Pressure Source (G)

Сгенерируйте постоянное давление дифференциал

Библиотека:
Simscape/Библиотека фундаментов/Газ/Источники

Описание

Блок Pressure Source (G) представляет идеальный механический источник энергии в газовой сети. Источник может поддерживать дифференциал постоянного давления через свои порты независимо от массового расхода жидкости через источник. Нет сопротивления потоку и теплообмена с окружением. Положительный перепад давления заставляет давление в порте B быть больше давления в порту A.

Можно выбрать, выполняет ли источник работу с газовым потоком:

Если источник изентропен (Power added параметр установлен в Isentropic power), тогда изентропное отношение зависит от модели газовых свойств.

Модель газа	Уравнения
Идеальный газ	$\frac{{(p_{A})}^{Z \cdot R / c_{p}}}{T_{A}} = \frac{{(p_{B})}^{Z \cdot R / c_{p}}}{T_{B}}$
Полупрозрачный газ	$\int_{0}^{T_{A}} \frac{c_{p} (T)}{T} d T - Z \cdot R \cdot \ln (p_{A}) = \int_{0}^{T_{B}} \frac{c_{p} (T)}{T} d T - Z \cdot R \cdot \ln (p_{B})$
Реальный газ	$s (T_{A}, p_{A}) = s (T_{B}, p_{B})$

Подача степени в поток газа основана на определенной общей энтальпии, связанной с изентропным процессом.

$Φ_{w o r k} = - {\dot{m}}_{A} (h_{A} + \frac{w_{A}^{2}}{2}) - {\dot{m}}_{B} (h_{B} + \frac{w_{B}^{2}}{2})$

Если источник не выполняет никакой работы (Power added параметр установлен в None), тогда определяющее уравнение утверждает, что удельная общая энтальпия равна с обеих сторон источника. Это то же самое для всех трех моделей свойств газа.
$h_{A} + \frac{w_{A}^{2}}{2} = h_{B} + \frac{w_{B}^{2}}{2}$
Мощность, поданная в газовый поток, Φ _{рабочей} = 0.

В уравнениях используются следующие символы:

c p	Удельное тепло при постоянном давлении
h	Специфическая энтальпия
$\dot{m}$	Массовый расход жидкости (скорость потока жидкости, сопоставленная с портом, положительная, когда она течет в блок)
p	Давление
R	Удельная газовая константа
s	Специфическая энтропия
T	Температура
w	Скорость потока
Z	Коэффициент сжимаемости
_Φwork	Степень, поданная на поток газа через источник

Индексы A и B указывают на соответствующий порт.

Допущения и ограничения

Необратимых потерь нет.
Отсутствует теплообмен с окружением.

Порты

Сохранение

расширить все

`A` - Входное отверстие источника
газ

Порт сохранения газа. Положительный перепад давления заставляет давление в порте B быть больше давления в порту A.

`B` - Выходное отверстие источника
газ

Параметры

расширить все

`Power added` - Выберите, выполняет ли источник работу
`Isentropic power` (по умолчанию) | `None`

Выберите, выполняет ли источник работу с газовым потоком:

Isentropic power - Источник выполняет изентропную работу над газом для поддержания заданного перепада давления независимо от массового расхода. Используйте эту опцию, чтобы представлять идеализированный насос или компрессор и правильно учитывать вход и выход энергии, особенно в системах с обратной связью.
None - Источник не выполняет никаких работ по потоку, не добавляя и не снимая степени, независимо от перепада давления, создаваемого источником. Используйте эту опцию, чтобы настроить необходимое условие потока в восходящем направлении системы, не влияя на температуру потока.

`Pressure differential` - Постоянный перепад давления на источнике
0 МПа (по умолчанию)

Перепад давления газа через порты источника.

`Cross-sectional area at port A` - Площадь, нормальная к пути потока в порте А
0,01 м ^ 2 (по умолчанию

)

Площадь, нормальная к пути потока в порту A.

`Cross-sectional area at port B` - Площадь, нормальная к пути потока в порту B
0,01 м ^ 2 (по умолчанию

)

Площадь, нормальная к пути потока в порту B.

Примеры моделей

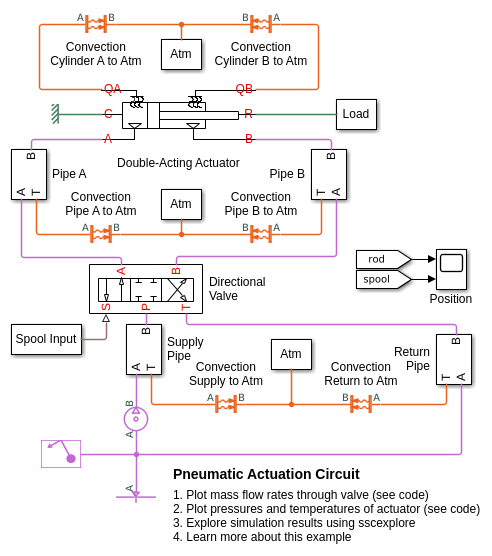

Схема пневмопривода

Как газовые компоненты Foundation Library могут использоваться для моделирования управляемого пневматического привода. Направленный Клапан является маскированной подсистемой, созданной из блоков Переменного Локального Ограничения (G), чтобы смоделировать открытие и закрытие путей потока. Привод Двойного Действия является маскированной подсистемой, созданной из блоков Translational Mechanical Converter (G), чтобы смоделировать интерфейс между газовой сетью и механической поступательной сетью.

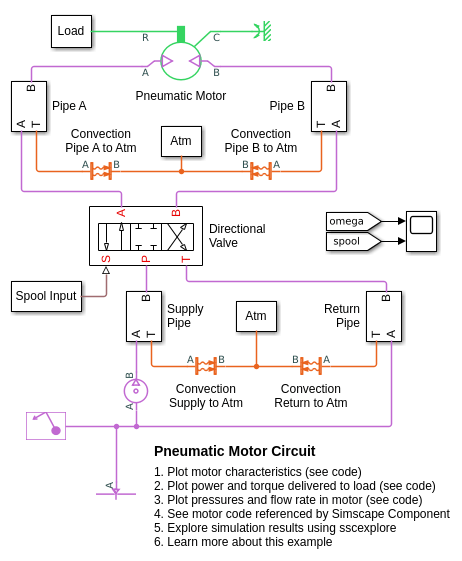

Схема пневматического двигателя

Как пневматический двигатель лопасти может быть смоделирован с использованием языка Simscape™. Компонент Pneumatic Motor построен с использованием газовой области Simscape Foundation. Он наследует от foundation.gas.two_port_steady базовый класс, который содержит общие уравнения, которые реализуют энергетическую скорость потока жидкости вихря и свойства газа в портах. Подкласс Пневматический Двигатель реализует уравнения, которые описывают поведение, характерное для компонента, такое как крутящий момент двигателя и характеристики скорости потока жидкости, а также массовый и энергетический баланс. Блок Pneumatic Motor вставляется в модель с помощью блока Simscape Component без необходимости генерировать отдельную библиотеку.

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

См. также

Controlled Pressure Source (G)

Темы

Моделирование газовых систем

Введенный в R2016b
