Thyristor 6-Pulse Generator

Сгенерируйте тиристорный 6-импульсный сигнал в одноимпульсном режиме

развернуть все на странице
  • Библиотека:

  • Simscape / Электрический / Контроль / Модуляция Ширины импульса

  • Thyristor 6-Pulse Generator block

Описание

Блок Thyristor 6-Pulse Generator реализует тиристорный 6-импульсный генератор формы волны в одноимпульсном режиме.

Можно использовать этот блок для выполнения управляемого фазой преобразования переменного тока в DC путем:

  • Измерение угла синхронизации сигнала переменного тока с фазовой автоподстройкой

  • Управление сетью тиристорного преобразователя с импульсами, сгенерированными этим блоком

Модель

Рисунок показывает эквивалентную схему для Thyristor 6-Pulse Generator.

На основе угла синхронизации, theta и угла включения, alpha, блок внутри генерирует шесть пандусов, по одному для каждого из импульсных элементов в своем выходном векторе.

Блок генерирует импульс на одном из выходов, когда связанный наклон встречается или пересекает заданный угол включения в восходящем направлении. Этот рисунок показывает такой механизм генерации импульсов для одного из выходов.

Установите стратегию упорядоченного расположения импульсов, чтобы изменить отдельный сдвиг фазы каждого усилителя, и, как следствие, порядок сгенерированных импульсов:

  • Установите Pulse ordering свойство к Sequential device order для формирования импульсов в последовательном порядке. Используйте эту стратегию для генерации импульсов для блока Converter (Three-Phase) или других тиристорных сетей, которые используют последовательное упорядоченное расположение.

  • Установите Pulse ordering свойство к Natural order of commutation для генерации импульсов в естественном порядке. Используйте эту стратегию для генерации импульсов для тиристорных сетей, которые используют естественное упорядоченное расположение.

Порты

Вход

расширить все

Угол синхронизации в области значений [0, 2*pi], в радианах.

Типы данных: single | double

Тиристор угла включения в радианах.

Типы данных: single | double

Выход

расширить все

Тиристорный импульсный вектор.

Типы данных: single | double

Параметры

расширить все

Задайте правило для упорядоченного расположения импульсов на основе строения тиристорной сети, которую вы управляете. Используйте Sequential device order стратегия для генерации импульсов для блока Converter.

Задайте ширину каждого импульса в области значений [0, pi].

Время, в s, между последовательными блоками казнями. Во время выполнения блок производит выходы и, при необходимости, обновляет свое внутреннее состояние. Для получения дополнительной информации смотрите Что такой Шаг расчета? и задайте шаг расчета.

Если этот блок находится внутри триггируемой подсистемы, наследуйте шаг расчета, установив для этого параметра значение -1. Если этот блок находится в непрерывной модели с шагом переменных, задайте шаг расчета явным образом с помощью положительной скалярной величины.

Примеры моделей

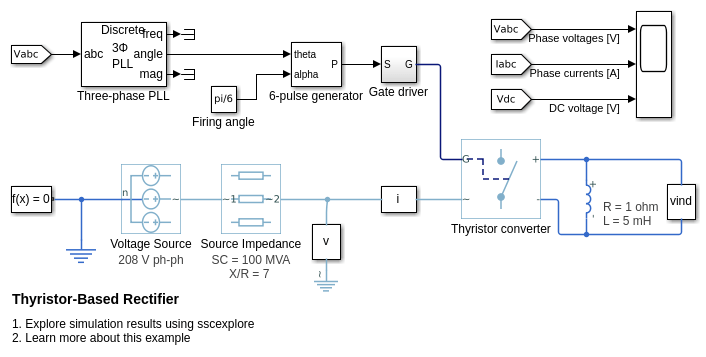

Thyristor-Based Rectifier

Тиристорный выпрямитель

Выпрямитель на основе тиристора.

Ссылки

[1] Pelly, B. R. Thyristor Phase-Controlled Converter and Cycloconverters: Операция, Control, and Performance. Нью-Йорк, Нью-Йорк: John Wiley & Sons, Inc., 1971.

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

.

См. также

Блоки

Блоки Simscape

Введенный в R2017b
