Управляемый контроллером двунаправленный трехплечный преобразователь переменного/постоянного тока
Simscape/Электрический/Полупроводники и конвертеры/Конвертеры

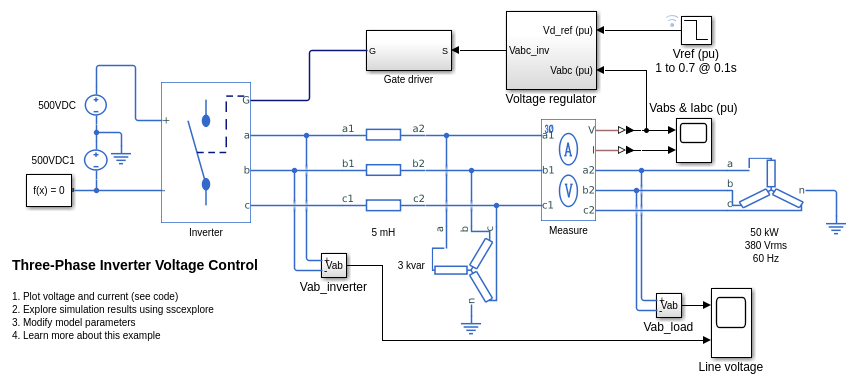

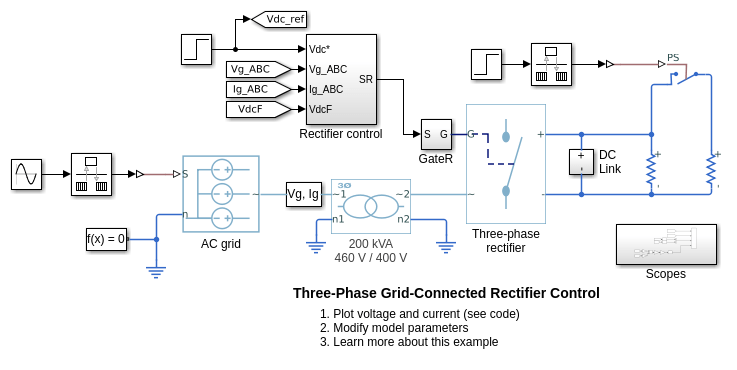

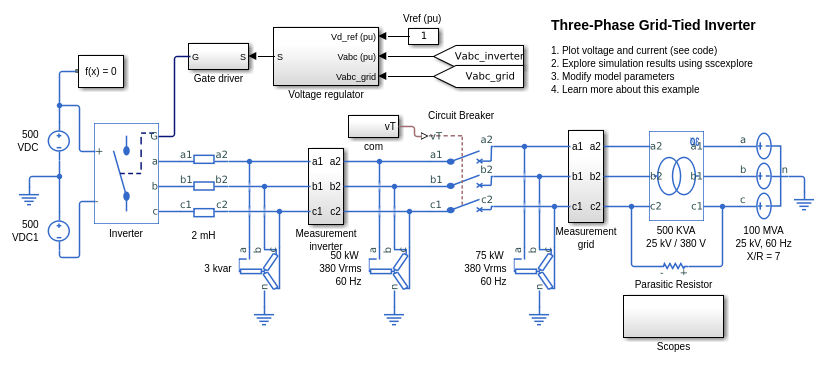

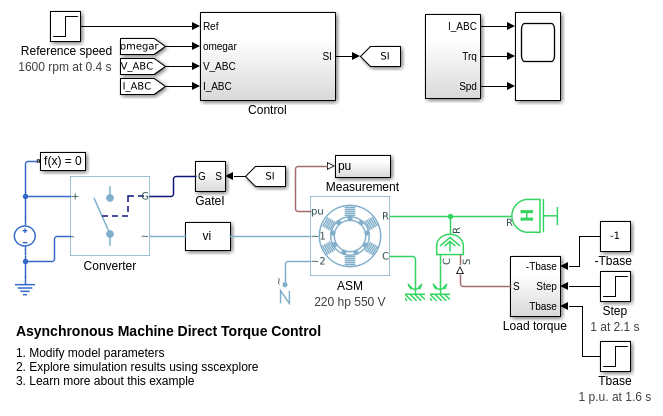

Блок Converter (Three-Phase) моделирует схему трехконтурного преобразователя, которая соединяет трехфазную сеть переменного тока с сетью постоянного тока.
Каждый компонент в схеме с тремя рычагами является одним и тем же переключающим устройством, которое вы задаете используя опцию в диалоговом окне Converter (Three-Phase) блока. Переключающие устройства, которые можно задать, являются реализациями блоков в библиотеке Simscape Electrical > Semiconductors & Converters > Semiconductors >.
Рисунок показывает эквивалентную схему для конвертера с полностью управляемыми переключающими устройствами (например, IGBT, GTO).
Рисунок показывает эквивалентную схему для конвертера с частично управляемыми переключающими устройствами (например, тиристорами).
Управляйте портами управления шести коммутационных устройств через вход в порт, G на блоке Converter (Three-Phase):
Мультиплексируйте все шесть сигналов управления ключами в один вектор с блоком Six-Pulse Gate Multiplexer.
Соедините выход блока Six-Pulse Gate Multiplexer с портом Converter (Three-Phase) блока G.
Можно задать интегральный диод защиты для каждого коммутационного устройства. Интегральный диод защищает полупроводниковое устройство путем обеспечения пути проводимости для обратного тока. Индуктивная нагрузка может создавать высокий всплеск обратного напряжения, когда полупроводниковое устройство внезапно отключает подачу напряжения на нагрузку.
Таблица показывает, как задать параметр Integral protection diode на основе ваших целей.
Цели | Значение, которое нужно выбрать | Интегральный диод защиты |
---|---|---|
Приоритезируйте скорость симуляции. | Diode with no dynamics | Блок Diode |
Приоритизируйте верность модели путем точного определения динамики заряда в обратном режиме. | Diode with charge dynamics | Динамическая модель блока Diode |
Можно включать обрывистую схему, состоящую из резистора и конденсатора, соединенных последовательно, для каждого коммутационного устройства. Цепи Snubber защищают переключающие устройства от высоких напряжений, которые индуктивные нагрузки создают, когда устройство отключает подачу напряжения на нагрузку. Цепи Snubber также предотвращают чрезмерные скорости изменения тока при включении коммутационного устройства.
G
- Клеммы управления ключамиВекторный входной порт, сопоставленный с клеммами управления коммутационных устройств. Подключите этот порт к блоку Six-Pulse Gate Multiplexer.
~
- Трехфазный портРасширяемый трехфазный порт
+
- Положительный терминалЭлектрический порт сопоставлен с положительным контактом постоянного тока
-
- Отрицательный терминалЭлектрический порт сопоставлен с отрицательным контактом постоянного тока
Switching device
- Коммутационное устройствоIdeal Semiconductor Switch
(по умолчанию) | GTO
| IGBT
| MOSFET
| Thyristor
| Averaged Switch
Устройство переключения конвертера. Значение по умолчанию Ideal Semiconductor Switch
.
Можно выбрать следующие коммутационные устройства:
Несколько дополнительных параметров станут видимыми в зависимости от выбора конкретного коммутационного устройства.
Для получения дополнительной информации см. раздел GTO.
Параметры для этого коммутационного устройства будут видны, только если вы выберете его в параметре Switching device.
Forward voltage, Vf
- Прямое напряжение0.8
V
(по умолчанию)Минимальное напряжение, необходимое для блока градиента характеристики i-v устройства в портах анода и 1/Ron катода, где Ron является значением On-state resistance.
On-state resistance
- Сопротивление в состоянии нахождения0.001
Ohm
(по умолчанию)Скорость изменения напряжения от тока выше прямого напряжения.
Off-state Conductance
- Проводимость вне состояния1e-6
1/Ohm
(по умолчанию)Проводимость анода-катода, когда устройство отключено. Значение должно быть меньше 1/R, где R - значение On-state resistance.
Gate trigger voltage, Vgt
- Напряжение триггера затвора1
V
(по умолчанию)Порог напряжения затвора-катода. Устройство включается, когда напряжение затвора-катода выше этого значения.
Gate turn-off voltage, Vgt_off
- Напряжение выключения затвора-1
V
(по умолчанию)Порог напряжения затвора-катода. Устройство выключается, когда напряжение затвора-катода ниже этого значения.
Holding current
- Удерживающий ток1
A
(по умолчанию)Текущий порог. Устройство остается включенным, когда ток выше этого значения, даже когда напряжение затвора-катода падает ниже триггерного напряжения затвора.
Для получения дополнительной информации см. раздел Ideal Semiconductor Switch.
Параметры для этого коммутационного устройства будут видны, только если вы выберете его в параметре Switching device.
On-state resistance
- Сопротивление в состоянии нахождения0.001
Ohm
(по умолчанию)Сопротивление анод-катод, когда устройство включено.
Off-state Conductance
- Проводимость вне состояния1e-6
1/Ohm
(по умолчанию)Проводимость анода-катода, когда устройство отключено. Значение должно быть меньше 1/R, где R - значение On-state resistance.
Threshold voltage, Vth
- Пороговое напряжение6
V
(по умолчанию)Порог напряжения затвора-катода. Устройство включается, когда напряжение затвора-катода выше этого значения.
Для получения дополнительной информации см. раздел IGBT (Ideal, Switching).
Параметры для этого коммутационного устройства будут видны, только если вы выберете его в параметре Switching device.
Forward voltage, Vf
- Прямое напряжение0.8
V
(по умолчанию)Минимальное напряжение, требуемое на портах блоков коллектора и эмиттера, для того, чтобы градиент характеристики диода i-v был 1/Ron, где Ron является значением On-state resistance.
On-state resistance
- Сопротивление в состоянии нахождения0.001
Ohm
(по умолчанию)Сопротивление коллектора-эмиттера, когда устройство включено.
Off-state Conductance
- Проводимость вне состояния1e-6
1/Ohm
(по умолчанию)Проводимость коллектора-эмиттера, когда устройство отключено. Значение должно быть меньше 1/R, где R - значение On-state resistance.
Threshold voltage, Vth
- Пороговое напряжение6
V
(по умолчанию)Напряжение затвора-излучателя, при котором включается устройство.
Для получения дополнительной информации см. раздел MOSFET (Ideal, Switching).
Параметры для этого коммутационного устройства будут видны, только если вы выберете его в параметре Switching device.
Drain-source on resistance, R_DS(on)
- Дренажный источник сопротивления0.001
Ohm
(по умолчанию)Сопротивление стока-источника, когда устройство включено.
Off-state Conductance
- Проводимость вне состояния1e-6
1/Ohm
(по умолчанию)Проводимость источника слива, когда устройство отключено. Значение должно быть меньше 1/R, где R - значение On-state resistance.
Threshold voltage, Vth
- Пороговое напряжение6
V
(по умолчанию)Порог напряжения затвора-источника. Устройство включается, когда напряжение затвора-источника выше этого значения.
Параметры для этого коммутационного устройства будут видны, только если вы выберете его в параметре Switching device.
Для получения дополнительной информации см. раздел Thyristor (Piecewise Linear).
Forward voltage, Vf
- Прямое напряжение0.8
V
(по умолчанию)Прямое напряжение, при котором устройство включается.
On-state resistance
- Сопротивление в состоянии нахождения0.001
Ohm
(по умолчанию)Сопротивление анод-катод, когда устройство включено.
Off-state Conductance
- Проводимость вне состояния1e-6
1/Ohm
(по умолчанию)Проводимость анода-катода, когда устройство отключено. Значение должно быть меньше 1/ R, где R значение On-state resistance.
Gate trigger voltage, Vgt
- Напряжение триггера затвора1
V
(по умолчанию)Порог напряжения затвора-катода. Устройство включается, когда напряжение затвора-катода выше этого значения.
Holding current
- Удерживающий ток1
A
(по умолчанию)Текущий порог. Устройство остается включенным, когда ток выше этого значения, даже когда напряжение затвора-катода падает ниже триггерного напряжения затвора.
Параметр для этого коммутационного устройства будет виден только, если вы выберете его в параметре Switching device.
Примечание
Если вы выбираете этот режим, значение сигналов управления ключами должно быть между 0
и 1
.
On-state resistance
- Сопротивление в состоянии нахождения0.001
Ohm
(по умолчанию)Сопротивление анод-катод, когда устройство включено.
Integral protection diode
- Интегральный диод защитыNone
(по умолчанию) | Diode with no dynamics
| Diode with charge dynamics
Интегральный диод защиты для каждого коммутационного устройства.
Диоды, которые можно выбрать:
Diode with no dynamics
Diode with charge dynamics
Примечание
Если вы выбираете Averaged Switch
для параметра Switching Device в Switching Device настройке этот параметр не виден и Diode with no dynamics
автоматически выбирается.
Forward voltage
- Прямое напряжение0.8
V
(по умолчанию)Минимальное напряжение, необходимое для +
и -
блокируют порты для градиента характеристики I-V диода, которые будут 1/Ron, где Ron является значением On resistance.
Чтобы включить этот параметр, установите Integral protection diode равным Diode with no dynamics
или Diode with charge dynamics
.
On resistance
- На сопротивлении0.001
Ohm
(по умолчанию)Скорость изменения напряжения от тока выше Forward voltage.
Чтобы включить этот параметр, установите Integral protection diode равным Diode with no dynamics
или Diode with charge dynamics
.
Off conductance
- Отключенная проводимость1e-5
1/Ohm
(по умолчанию)Проводимость реверс-смещенного диода.
Чтобы включить этот параметр, установите Integral protection diode равным Diode with no dynamics
или Diode with charge dynamics
.
Junction capacitance
- Соединительная емкость50e-9
F
(по умолчанию)Емкость диодного соединения.
Чтобы включить этот параметр, установите Integral protection diode равным Diode with charge dynamics
.
Peak reverse current, iRM
- Пик обратного тока-235
A
(по умолчанию) | отрицательный скалярПиковый обратный ток, измеренный внешней тестовой схемой. Это значение должно быть меньше нуля. Значение по умолчанию -235
A
.
Чтобы включить этот параметр, установите Integral protection diode равным Diode with charge dynamics
.
Initial forward current when measuring iRM
- Начальный прямой ток при измерении iRM300
A
(по умолчанию) | положительная скалярная величинаНачальный прямой ток при измерении пикового обратного тока. Это значение должно быть больше нуля.
Чтобы включить этот параметр, установите Integral protection diode равным Diode with charge dynamics
.
Rate of change of current when measuring iRM
- Скорость изменения тока при измерении iRM-50
A/μs
(по умолчанию) | отрицательный скалярСкорость изменения тока при измерении пикового обратного тока. Это значение должно быть меньше нуля.
Чтобы включить этот параметр, установите Integral protection diode равным Diode with charge dynamics
.
Reverse recovery time parameterization
- Обратная параметризация времени восстановленияSpecify reverse recovery time directly
(по умолчанию) | Specify stretch factor
| Specify reverse recovery charge
Определяет, как вы задаете время обратного восстановления в блоке. Значение по умолчанию Specify reverse recovery time directly
.
Если вы выбираете Specify stretch factor
или Specify reverse recovery charge
, вы задаете значение, которое используется блоком для вывода времени обратного восстановления. Для получения дополнительной информации об этих опциях см. Раздел «Как блок вычисляет TM и Tau».
Чтобы включить этот параметр, установите Integral protection diode равным Diode with charge dynamics
.
Reverse recovery time, trr
- Время обратного восстановления15
μs
(по умолчанию)Интервал между временем, когда ток первоначально переходит к нулю (когда диод выключается) и временем, когда ток падает до менее чем 10% от пикового противоположного тока. Значение параметра Reverse recovery time, trr должно быть больше значения параметра Peak reverse current, iRM, разделенного на значение параметра Rate of change of current when measuring iRM.
Чтобы включить этот параметр, установите Integral protection diode равным Diode with charge dynamics
и Reverse recovery time parameterization к Specify reverse recovery time directly
.
Reverse recovery time stretch factor
- Обратный коэффициент растяжения времени восстановления3
(по умолчанию)Значение, которое блок использует для вычисления Reverse recovery time, trr. Это значение должно быть больше 1
. Установка коэффициента растяжения является более простым способом параметризации времени обратного восстановления, чем установка коэффициента обратного восстановления. Чем больше значение коэффициента растяжения, тем больше времени требуется для рассеивания обратного тока восстановления.
Чтобы включить этот параметр, установите Integral protection diode равным Diode with charge dynamics
и Reverse recovery time parameterization к Specify stretch factor
.
Reverse recovery charge, Qrr
- Обратная плата за восстановление1500
μAs
(по умолчанию)Значение, которое блок использует для вычисления Reverse recovery time, trr. Используйте этот параметр, если в табличных данных для вашего диодного устройства задано значение для обратной платы за восстановление вместо значения для обратного времени восстановления.
Обратная плата за восстановление - это общая сумма, которая продолжает рассеиваться, когда диод поворачивается. Значение должно быть меньше, чем
где:
iRM - значение, заданное для Peak reverse current, iRM.
a - значение, заданное для Rate of change of current when measuring iRM.
Чтобы включить этот параметр, установите Integral protection diode равным Diode with charge dynamics
и Reverse recovery time parameterization к Specify reverse recovery charge
.
Для получения дополнительной информации об этих параметрах см. Diode.
Вкладка параметров Snubbers не видна, если установить значение Switching device Averaged Switch
.
Snubber
- SnubberNone
(по умолчанию) | RC snubber
Snubber для каждого коммутационного устройства:
None
- Это значение по умолчанию.
RC snubber
Snubber resistance
- Сопротивление Snubber0.1
Ohm
(по умолчанию)Сопротивление Snubber.
Этот параметр видим, только когда параметр Snubber установлен в RC snubber
.
Snubber capacitance
- Емкость Snubber1e-7
F
(по умолчанию)Емкость Snubber.
Этот параметр видим, только когда параметр Snubber установлен в RC snubber
.
