Variable Capacitor
Линейный изменяющийся во времени конденсатор
- Библиотека:
Simscape/Электрический/Пассивный
Описание
Блок Variable Capacitor представляет линейный изменяющийся во времени конденсатор. Блок содержит две опции для зависимости между током, i через конденсатор, и напряжением, v через устройство, когда емкость в порте C C. Параметр Equation определяет, какое из следующих уравнений использует блок:
Используйте предыдущее уравнение, когда емкость задана как локальный градиент кривой заряд-напряжение для заданного напряжения:
Используйте предыдущее уравнение, когда емкость задана как отношение Q заряда к установившемуся напряжению:

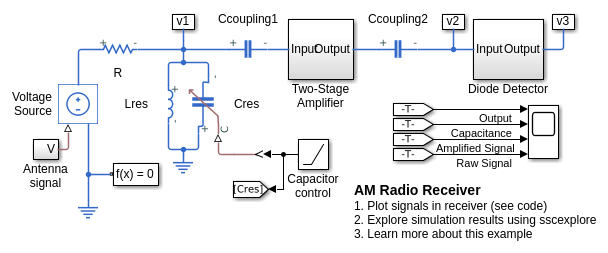

Блок включает резистор последовательно с переменным конденсатором. Можно использовать этот резистор, чтобы представлять полное омическое сопротивление соединения конденсатора. Возможно, вам потребуется использовать этот резистор, чтобы предотвратить числовые проблемы для некоторых топологий схем, таких как то, где Variable Capacitor блок соединяется параллельно с другим конденсаторным блоком, который не имеет последовательного сопротивления.
