Малошумящий Усилитель

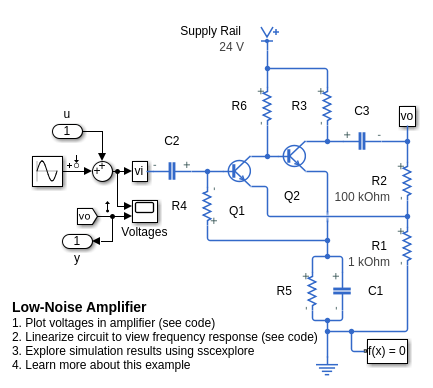

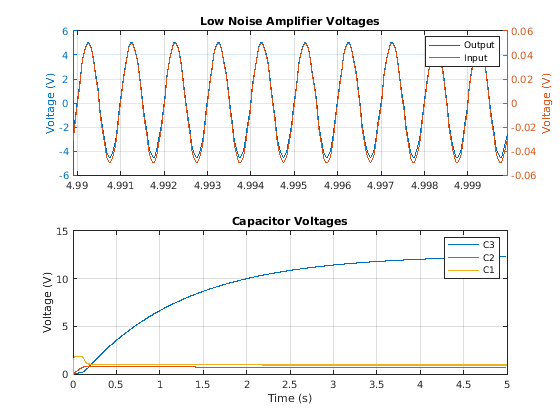

Этот пример показывает типовую схему усилителя звука с низким уровнем шума. Резистор R2 обеспечивает отрицательную обратную связь для стабилизации общего усиления усилителя, делая его независимым от разомкнутого контура транзистора с передаточным усилением. Коэффициент усиления схемы приблизительно задан как (R1 + R2 )/ R1 = 101. Симуляция показывает, что схема занимает несколько секунд, чтобы установиться до своей устойчивой рабочей точки, и что выход первоначально отсекается. Вход u и выход y включены для поддержки линеаризации.

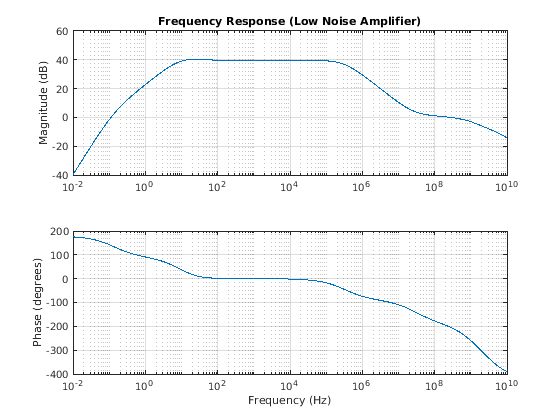

Эта модель может использоваться, чтобы получить частотную характеристику системы. Опция блока Solver Configuration «Начать симуляцию из устойчивого состояния» должна быть установлена, чтобы убедиться, что модель линеаризирована относительно своей номинальной рабочей точки. Для линеаризации модели может использоваться командная линмод MATLAB ®.

Если у вас есть Simulink Control Design, откройте ee_amp_low_noise модели. На вкладке Apps, в разделе Control Systems, нажмите Model Linearizer. В модуле Model Linearizer, на вкладке Linear Analysis, в разделе Linearize, нажмите Bode. Точки линеаризации определяются щелчком правой кнопкой мыши на линии Simulink и выбором «Точки линеаризации».
