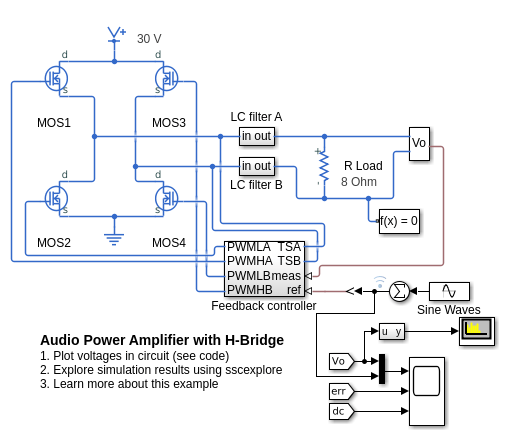

H-мостовой переключатель строения схему усилителя звуковой степени. Коммутационные усилители звуковой степени более эффективны, чем обычные усилители степени, поскольку коммутационные устройства работают только в полностью включенном и полностью выключенном состояниях. Этот усилитель звуковой мощности использует 1MHz частоту переключения и имеет ПИ-контроллер обратной связи, чтобы гарантировать, что выходное напряжение отслеживает входы 2kHz и 2.5kHz синусоидальных волн. Спектр степени построен на графике в анализаторе спектра и может использоваться, чтобы информировать выбор параметров контроллера и фильтра.

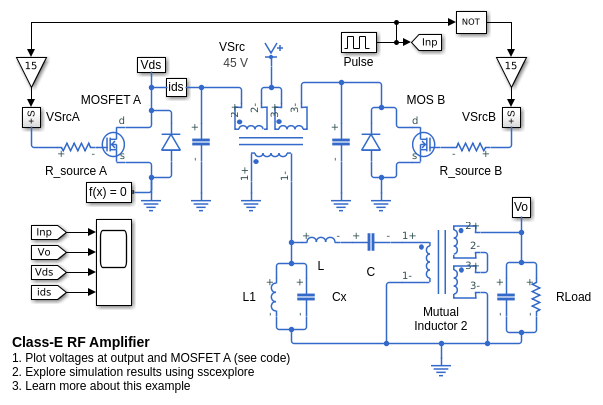

Усилитель RF класса E с параметрами схемы, выбранными для длины волны 80 мм. Усилители класса E достигают высоких уровней эффективности, поскольку MOSFET никогда не имеют одновременно высоких Vds и Ids. Сеть нагрузки используется для формирования формы напряжения и тока. Эта модель может использоваться, чтобы проверить правильность операции и поддержать выбор компонента. Правильная операция схемы особенно чувствительна к сопротивлению источника, R_source. Емкостные параметры для двух MOSFET являются репрезентативными для FQA11N90 устройства.

Схема усилителя дифференциальной пары. Схема может использоваться, чтобы исследовать свойства усилителя дифференциальной пары. Модель может быть протестирована с помощью дифференциальных и общих входов. Сбалансированный выход имеет нулевой коэффициент усиления в общем режиме при условии, что два транзистора имеют одинаковые свойства.

Типичная схема усилителя звука с низким уровнем шума. Резистор R2 обеспечивает отрицательную обратную связь для стабилизации общего усиления усилителя, делая его независимым от разомкнутого контура транзистора с передаточным усилением. Коэффициент усиления схемы приблизительно задан как (R1 + R2 )/ R1 = 101. Симуляция показывает, что схема занимает несколько секунд, чтобы установиться до своей устойчивой рабочей точки, и что выход первоначально отсекается. Вход u и выход y включены для поддержки линеаризации.

Как шум может быть включен в электрическую симуляцию. Схема моделирует усилитель с усилением 100 и высокочастотного крена выключенной частотой 10MHz. Операционный усилитель добавляет шум, и принято, что таблица данных задает эквивалентную плотность шума напряжения 20nV/Hz ^ 0,5. Это реализовано с использованием источника шумового напряжения Vn. Опционально, тепловой шум, генерируемый резисторами R1 и R2 также могут быть включены, выбирая 'Enabled' для шумового режима блоков. Однако выполнение этой модели с различными комбинациями источников шума показывает, что основным источником шума является эквивалентное напряжение шума.

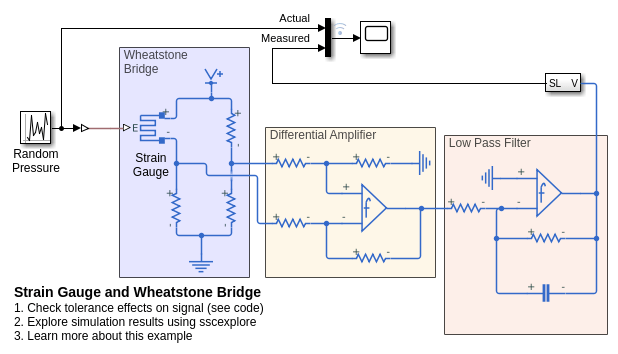

Как смоделировать манометр и усилитель измерения. Деформационный манометр образует одну ножку моста Уитстоуна, который соединяется с дифференциальным усилителем. Затем второй операционный усилитель используется для усиления и применения lowpass к сигналу измерения. Операционные усилители моделируются в уровень системы, при этом пользователь задает такие параметры, как разомкнутый контур полоса пропускания, усиление и максимальная скорость нарастания. В этой схеме динамика в основном задается низкочастотным фильтром. Полоса пропускания операционного усилителя и максимальная скорость нарастания имеют мало влияние на переходную характеристику.
