Управление скоростью SM
Этот пример показывает, как управлять скоростью вращения ротора в тяговом приводе с синхронной машиной (SM). Высоковольтная батарея подает SM через управляемый трехфазный преобразователь для обмоток статора и управляемый четырехквадрантный измельчитель для обмотки ротора. Идеальный источник крутящего момента обеспечивает нагрузку. Подсистема управления включает в себя многоскоростную основанную на ПИ структуру каскадного регулирования, которая имеет внешний цикл управления угловой скоростью и тремя внутренними контурами управления током. Планирование задач в Подсистеме управления реализовано как конечный автомат Stateflow ®. Подсистема визуализации содержит возможности, которые позволяют вам видеть результаты симуляции.
Модель
Результаты симуляции из Simscape Logging

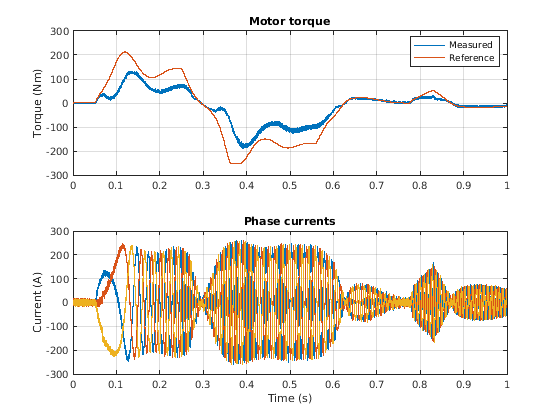

На графике ниже показан требуемый и измеренный крутящий момент для теста, а также токи фаз в электроприводе.
