rcscylinder

Радарное сечение цилиндра

Свернуть все на странице

Синтаксис

rcspat = rcscylinder(r1,r2,height,c,fc)
rcspat = rcscylinder(r1,r2,height,c,fc,az,el)
[rcspat,azout,elout] = rcscylinder(___)

Описание

пример

rcspat = rcscylinder(r1,r2,height,c,fc) возвращает шаблон радиолокационного сечения эллиптического цилиндра, имеющего большую полуось оси, r1, полуминорная ось, r2, и высота, height. Сечение радара является функцией частоты сигнала, fc, и скорость распространения сигнала, c. Нижняя часть цилиндра лежит на xy -плане. Высота цилиндра указывает на положительную ось z -.

пример

rcspat = rcscylinder(r1,r2,height,c,fc,az,el) также задает азимутальные углы, az, и углы возвышения, el, при котором вычисляется сечение радара.

пример

[rcspat,azout,elout] = rcscylinder(___) также возвращает азимутальные углы, azout, и углы возвышения, elout, при котором вычисляются сечения радара. Можно использовать эти выходные аргументы с любым из предыдущих синтаксисов.

Примеры

свернуть все

Открыть Live Script

Отображение радиолокационного сечения (RCS), шаблона как функция азимута и повышения для эллиптического цилиндра, большая полуось которого ось 12,5 см и малая полуосень которого ось 9 см. Высота цилиндра составляет 1 м. Рабочая частота - 4,5 ГГц.

Задайте геометрию цилиндра и параметры сигнала.

c = physconst('Lightspeed');
fc = 4.5e9;
rada = 0.125;
radb = 0.090;
hgt = 1;

Вычислите RCS для всех направлений, используя значения направления по умолчанию.

[rcspat,azresp,elresp] = rcscylinder(rada,radb,hgt,c,fc);
imagesc(azresp,elresp,pow2db(rcspat))
colorbar
xlabel('Azimuth Angle (deg)')
ylabel('Elevation Angle (deg)')
title('Elliptic Cylinder RCS (dBsm)')

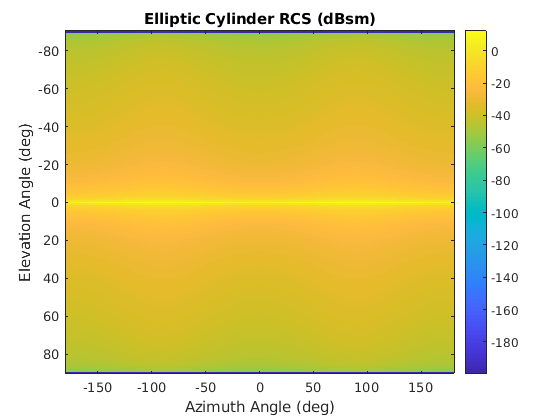

Figure contains an axes. The axes with title Elliptic Cylinder RCS (dBsm) contains an object of type image.

Открыть Live Script

Постройте график шаблона радиолокационного сечения (RCS) эллиптического цилиндра как функции повышения при постоянном угле азимута 5∘. Цилиндр имеет большую полуось оси 12,5 см и меньшую полуось оси 9 см. Высота цилиндра составляет 1 м. Рабочая частота - 4,5 ГГц.

Задайте геометрию цилиндра и параметры сигнала.

c = physconst('Lightspeed');
fc = 4.5e9;
rada = 0.125;
radb = 0.090;
hgt = 1;

Вычислите RCS для всех углов возвышения при фиксированном угле азимута 5∘.

el = -90:90;
az = 5;
[rcspat,azresp,elresp] = rcscylinder(rada,radb,hgt,c,fc,az,el);
plot(elresp,pow2db(rcspat))
xlabel('Elevation Angle (deg)')
ylabel('RCS (dBsm)')
title('Elliptic Cylinder RCS as Function of Elevation')
grid on

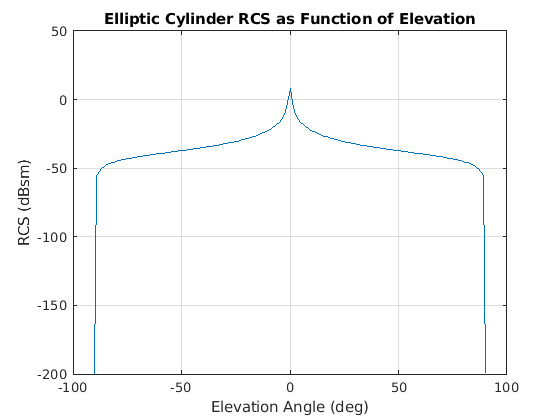

Figure contains an axes. The axes with title Elliptic Cylinder RCS as Function of Elevation contains an object of type line.

Открыть Live Script

Постройте график радарного сечения (RCS) эллиптического цилиндра как функции частоты для фиксированного направления. Цилиндр имеет большую полуось оси 12,5 см и меньшую полуось оси 9 см. Высота цилиндра 1 м.

Задайте геометрию цилиндра и параметры сигнала.

c = physconst('Lightspeed');
rada = 0.125;
radb = 0.090;
hgt = 1;

Вычислите радиолокационные сечения как функцию от частоты для фиксированных азимута и повышения.

az = 5.0;
el = 20.0;
fc = (100:100:4000)*1e6;
[rcspat,azpat,elpat] = rcscylinder(rada,radb,hgt,c,fc,az,el);
disp([azpat,elpat])
     5    20

plot(fc/1e6,pow2db(squeeze(rcspat)))
xlabel('Frequency (MHz)')
ylabel('RCS (dBsm)')
title('Cylinder RCS as Function of Frequency')
grid on

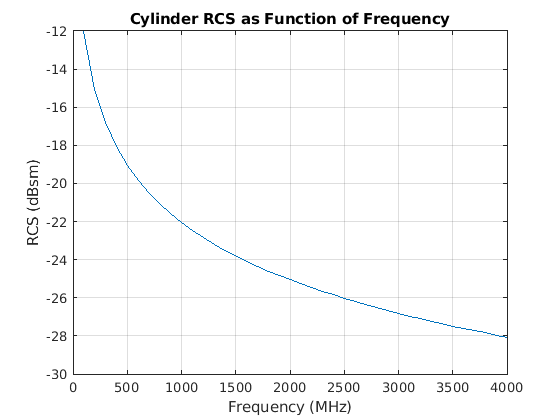

Figure contains an axes. The axes with title Cylinder RCS as Function of Frequency contains an object of type line.

Входные параметры

свернуть все

Длина большой полуоси оси цилиндра, заданная как положительная скалярная величина. Модули измерения указаны в метрах.

Пример: 5.5

Типы данных: double

Длина малой полуоси оси цилиндра, заданная как положительная скалярная величина. Модули измерения указаны в метрах.

Пример: 3.0

Типы данных: double

Высота цилиндра, заданная в виде положительной скалярной величины. Модули измерения указаны в метрах.

Пример: 3.0

Типы данных: double

Скорость распространения сигнала, заданная как положительная скалярная величина. Модули указаны в метрах в секунду. Для значения скорости света в СИ используйте physconst('LightSpeed').

Пример: 3e8

Типы данных: double

Частота для вычисления радарного сечения, заданная как положительный скалярный или положительный, вещественный, 1-байтовый L вектор-строка. Частотные модули указаны в Гц.

Пример: [100e6 200e6]

Типы данных: double

Углы Азимута для вычисления направленности и шаблона, заданные как действительный вектор-строка 1 M байта, где M - количество углов азимута. Угловые модули находятся в степенях. Азимутальные углы должны лежать между -180 ° и 180 ° включительно.

Угол азимута является углом между осью x и проекцией вектора направления на плоскость xy. Угол азимута положительный при измерении от оси x к оси y.

Пример: -45:2:45

Типы данных: double

Углы возвышения для вычисления направленности и шаблона, заданные как действительный, 1-байтовый N вектор-строка, где N - количество желаемых направлений повышения. Угловые модули находятся в степенях. Углы возвышения должны лежать между -90 ° и 90 ° включительно.

Угол возвышения является углом между вектором направления и xy-плоскостью. Угол возвышения положительный при измерении к оси z.

Пример: -75:1:70

Типы данных: double

Совет

Чтобы создать круглый цилиндр, установите r2 равно r1.

Выходные аргументы

свернуть все

Радарный шаблон поперечного сечения, возвращенный как реальная N решётка -by M -by L. N - длина вектора, возвращенная в elout аргумент. M - длина вектора, возвращенная в azout аргумент. L - длина fc вектор. Модули указаны в метрах в квадрате.

Типы данных: double

Азимутальные углы для вычисления направленности и шаблона, возвращенные как действительный вектор-строка 1 M, где M - количество азимутальных углов, заданное az входной параметр. Угловые модули находятся в степенях.

Угол азимута является углом между осью x и проекцией вектора направления на плоскость xy. Угол азимута положительный при измерении от оси x к оси y.

Типы данных: double

Углы возвышения для вычисления направленности и шаблона, возвращенные как действительный вектор-строка 1 N байта, где N - количество углов возвышения, заданное в el выходной аргумент. Угловые модули находятся в степенях.

Угол возвышения является углом между вектором направления и xy-плоскостью. Угол возвышения положительный при измерении к оси z.

Типы данных: double

Подробнее о

свернуть все

Азимут и повышение

В этом разделе описывается конвенция, используемая для определения азимута и углов возвышения.

azimuth angle вектора является угол между осью x и ее ортогональной проекцией на xy-плоскость. Угол положителен при движении от оси x к оси y. Азимутальные углы лежат между -180 ° и 180 ° степеней включительно. elevation angle является углом между вектором и его ортогональной проекцией на xy -плоск. Угол положителен при движении к положительной оси z от xy плоскости. Углы возвышения лежат между -90 ° и 90 ° степеней.

Ссылки

[1] Махафза, Басем. Анализ и проект радиолокационных систем с использованием MATLAB, 2nd Ed. Boca Raton, FL: Chapman & Hall/CRC, 2005.

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ MATLAB ®

.

См. также

| | | |

Введенный в R2021a
