surfacegamma

Значение гаммы для различных ландшафтов

Свернуть все на странице

Синтаксис

G = surfacegamma(TerrainType)
G = surfacegamma(TerrainType,FREQ)
surfacegamma

Описание

G = surfacegamma(TerrainType) возвращает γ значение для заданной местности. γ значение для рабочей частоты 10 ГГц.

G = surfacegamma(TerrainType,FREQ) определяет рабочую частоту системы.

surfacegamma отображает несколько типов местности и соответствующих им γ значения. Они γ значения для рабочей частоты 10 ГГц.

Входные параметры

TerrainType

Векторы символов, которые описывают тип местности. Допустимые значения:

  • 'sea state 3'

  • 'sea state 5'

  • 'woods'

  • 'metropolitan'

  • 'rugged mountain'

  • 'farmland'

  • 'wooded hill'

  • 'flatland'

FREQ

Рабочая частота радиолокационной системы в герц. Это значение может быть скаляром или вектором.

По умолчанию: 10e9

Выходные аргументы

G

Значение γ в децибелах, для константы γ модель загромождения.

Примеры

свернуть все

Открыть Live Script

Определите значение β для лесистой области, а затем промоделируйте возврат загромождения из этой области. Предположим, что радиолокационная система использует один косинус шаблона антенного элемента и имеет рабочую частоту 300 МГц.

fc = 300e6;
g = surfacegamma('woods',fc);
clutter = constantGammaClutter('Gamma',g, ...
    'Sensor',phased.CosineAntennaElement, ...
    'OperatingFrequency',fc);
x = clutter();
r = (0:numel(x)-1)/(2*clutter.SampleRate) * ...
    clutter.PropagationSpeed;
plot(r,abs(x))
xlabel('Range (m)')
ylabel('Clutter Magnitude (V)')
title('Clutter Return vs. Range')

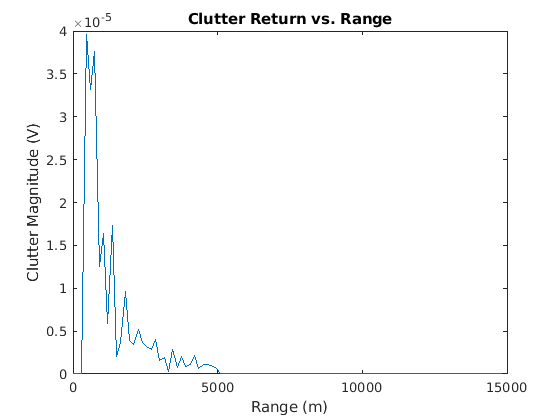

Figure contains an axes. The axes with title Clutter Return vs. Range contains an object of type line.

Подробнее о

свернуть все

Гамма

Часто используемая модель для симуляции загромождения является постоянной гамма-моделью. Эта модель использует параметр, γ, для описания загроможденных характеристик различных типов местности. Значения γ получают из измерений.

Алгоритмы

γ значения для типов местности 'sea state 3', 'sea state 5', 'woods', 'metropolitan', и 'rugged mountain' от [2].

γ значения для типов местности 'farmland', 'wooded hill', и 'flatland' от [3].

Измерения обеспечивают значения γ для системы, работающей на частоте 10 ГГц. γ значение для системы, работающей на частоте f является:

γ=γ0+5log(ff0)

где γ0 - значение на частоте f0 = 10 ГГц.

Ссылки

[1] Бартон, Дэвид. «Land Clutter Models for Radar Design and Analysis», Труды IEEE. Том 73, № 2, февраль 1985, с. 198-204.

[2] Long, Maurice W. Radar Reflectivity of Land and Sea, 3rd Ed. Boston: Artech House, 2001.

[3] Натансон, Фред Э., Дж. Патрик Рейли и Марвин Н. Коэн. Radar Design Principles, 2nd Ed. Mendham, NJ: SciTech Publishing, 1999.

Расширенные возможности

.

См. также

| |

Введенный в R2021a

Документация по Radar Toolbox
