circle

Рисование кругов на графике Смита

Свернуть все на странице

Синтаксис

[hsm_out] = circle(rfcktobject,freq,type1,value1,....,typen,valuen,hsm1_out)
[hlines,hsm] = circle(rfcktobject,freq,type1,value1,....,typen,valuen,hsm_out)

Описание

пример

[hsm_out] = circle(rfcktobject,freq,type1,value1,....,typen,valuen,hsm1_out) рисует указанные круги на графике Смита, созданной с помощью smithplot функция. Синтаксис возвращает существующее smithplot указатель.

[hlines,hsm] = circle(rfcktobject,freq,type1,value1,....,typen,valuen,hsm_out) рисует указанные круги на графике Смита. Этот синтаксис возвратов вектора указатели на объекты линий и указатели на график Смита.

Примеры

свернуть все

Открыть Live Script

Создайте объект усилителя из default.s2p.

amp = read(rfckt.amplifier,'default.s2p');

Постройте график рисунка шума усилителя 1,9 ГГц с помощью диаграммы Смита, созданной с помощью smithplot функция

fc = 1.9e9;
h = smithplot
h =
  smithplot with properties:

         Data: []
    Frequency: []

   Show all properties, methods

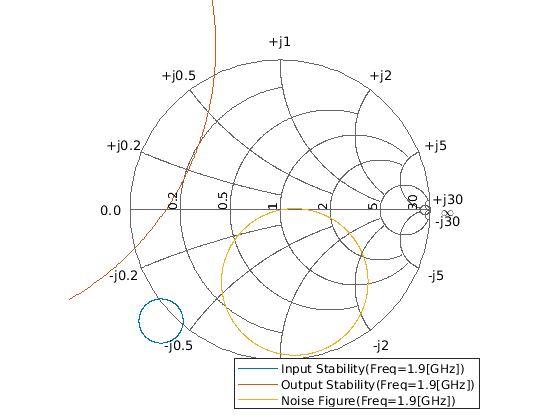

circle(amp,fc,'Stab','In','Stab','Out','NF',10.396,h);
legend('Location','SouthEast')

Входные параметры

свернуть все

Объект RF Toolbox rfckt, заданный как указатель на объект,

Одна интересующая точка частоты, заданная как скаляр в Гц.

Типы данных: double

Введите пары значений, задающие круги для графиков, заданные в виде вектора символов или строкового скаляра.

В следующей таблице перечислены поддерживаемые опции типа круга:

typeОпределение
'Ga'Постоянный доступный круг усиления степени
'Gp'Круг усиления постоянной рабочей степени
'Stab'Круг устойчивости
'NF'Рисунок постоянного шума
'R'Круг постоянного сопротивления
'X'Круг постоянного реактивного напряжения
'G'Круг постоянной проводимости
'B'Круг постоянной восприимчивости
'Gamma'Окружность постоянной величины отражения

В следующей таблице перечислены опции значения круга:

valueОпределение
'Ga'Скаляр или вектор усиления в дБ
'Gp'Скаляр или вектор усиления в дБ
'Stab''in' или 'source' для входного/исходного контура устойчивости; 'out' или 'load' для выходного/опорного контура нагрузки
'NF'Скаляр или вектор шумовых рисунков в дБ
'R'Скаляр или вектор нормированного сопротивления
'X'Скаляр или вектор нормированного реактивного напряжения
'G'Скаляр или вектор нормированной проводимости
'B'Скаляр или вектор нормированной восприимчивости
'Gamma'Скаляр или вектор неотрицательной величины отражения

Типы данных: char | string

Существующий указатель на график Смита, созданный с помощью smithplot функция, заданная как указатель на объект. Получить указатель на объект можно используя hsm1 = smithplot('gco').

Существующий указатель на график Смита, заданный как указатель на объект.

Выходные аргументы

свернуть все

Объекты линий для спецификаций кругов, возвращенные как вектор указателей линий.

Смит графика, вернулся как указатель на объект.

График Смита, созданная с помощью smithplot function, возвращается как указатель на объект.
