lcladder

Объект лестницы LC

развернуть все на странице

Описание

lcladder класс создает объект многозвенной цепи LC, который можно добавить к существующей цепи. Создайте фильтры и вычислите S-параметры фильтров с помощью lcladder класс. Можно также добавить lcladder объект существующей цепи.

Можно также использовать lcladder объект для преобразования rffilter объект lcladder LCLad = lcladder(rffiltobj) где rffiltobj является rffilter объект.

LC ladder representation

Создание

Синтаксис

lcobj = lcladder(top,L,C)
lcobj = lcladder(rffilterobj)
lcobj = lcladder(___,lcname)

Описание

пример

lcobj = lcladder(top,L,C) создает объект многозвенной лестницы LC, lcobj, с топологией, top, значения индуктивности, L, и значения конденсаторов, C.

lcobj = lcladder(rffilterobj) создает объект многозвенной лестницы LC, lcobj от объекта радиочастотного фильтра, rffilter.

lcobj = lcladder(___,lcname) создает объект многозвенной лестницы LC, lcobj, с именем, lcname. lcname должен быть вектор символов.

Свойства

расширить все

Тип топологии лестницы LC, заданный как один из следующих векторов символов:

  • 'lowpasspi': Lowpass

  • 'lowpasstee': Lowpass

  • 'highpasspi': Высокоскоростной пи-фильтр

  • 'highpasstee': Фильтр тройника верхних частот

  • 'bandpasspi': Полосно-пропускной пи фильтр

  • 'bandpasstee': Полосно-пропускной тройник фильтр

  • 'bandstoppi': Полосный пи-фильтр

  • 'bandstoptee': Ленточный фильтр тройника

Установите тип топологии в topology аргумент синтаксиса.

Пример: 'lowpasspi'

Значения индуктивности в лестнице LC, заданные как числовой скаляр или вектор в генри. Установите значение индуктивности в inductances аргумент синтаксиса.

Пример: 3.18e-8

Значения конденсатора в лестнице LC, заданные в виде числа или вектора в фарадах. Установите значение конденсатора в c аргумент синтаксиса.

Пример: [6.37e-12 6.37e-12]

Имя объекта многозвенной цепи LC, заданное как вектор символов. Установите имя лестницы LC в lcname аргумент синтаксиса.

Пример: 'lcfilter'

Количество портов в объекте многозвенной цепи LC. задается как скаляр. Это значение всегда 2.

Имена клемм объекта многозвенной цепи LC, заданные как вектор камеры, {'p1+' 'p2+' 'p1-' 'p2-'}. Объект многозвенной лестницы LC всегда имеет четыре терминала: два терминала, сопоставленные с первым портом ('p1+' и 'p1-') и два терминала, сопоставленных со вторым портом ('p2+' и 'p2-').

Пример: {'p1+' 'p2+' 'p1-' 'p2-'}

Узлы родительской схемы, соединенные с терминалами объекта LC-лестницы, задаются как вектор из целых чисел. Это свойство появляется только после добавления объекта многозвенной цепи к схеме.

Примечание

«ParentNodes» отображаются только после добавления конденсатора

в схему.

Полный путь к схеме, к которой принадлежит объект лестницы LC, задается как вектор символов. Этот путь появляется только после добавления индуктивности к схеме.

Примечание

«ParentPath» отображается только после добавления конденсатора

в схему.

Функции объекта

cloneСоздайте копию существующего элемента цепи или объекта цепи

Примеры

свернуть все

Открыть Live Script

Создайте lowpass pi LC лестничный объект со значением индуктивности 3,18e-8 H и значением конденсатора 6,37e-12 F. Вычислите и постройте график s-параметров.

L = 3.18e-8;
C = [6.37e-12 6.37e-12];
lpp = lcladder('lowpasspi',L,C)
lpp =
  lcladder: LC Ladder element

        Topology: 'lowpasspi'
     Inductances: 3.1800e-08
    Capacitances: [6.3700e-12 6.3700e-12]
            Name: 'lcfilt'
        NumPorts: 2
       Terminals: {'p1+'  'p2+'  'p1-'  'p2-'}


freq = 0:1e6:1e9;
S = sparameters(lpp,freq);
rfplot(S)

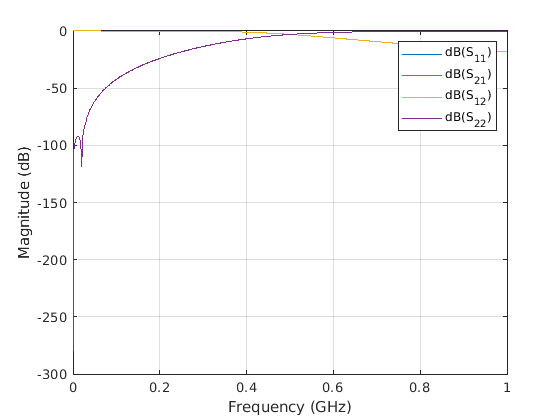

Figure contains an axes. The axes contains 4 objects of type line. These objects represent dB(S_{11}), dB(S_{21}), dB(S_{12}), dB(S_{22}).

Эта LC лестница также может быть добавлена к схеме.

c = circuit;
add(c,[1 2 0 0],lpp)
setports(c,[1 0],[2 0])
