show
Графические сводные данные всех соответствующих отрогов и зон без отрогов
Синтаксис
Описание
show( производит spur графиков hif)OpenIF hif объекта. График spur содержит:
Вертикальные зеленые полосы, представляющие зоны без отжима.
Горизонтальные цветные полосы, представляющие паразитные области.
Зоны без Spur являются областями значений возможных центральных частот IF, которые свободны от интермодуляционных искажений. В зависимости от строения смесителей в hifзоны, свободные от spur, могут не появляться. При нажатии на зону, свободную от spur, создаётся инструмент совета, которая отображает информацию о зоне, свободной от spur:
Min IFCF - Минимальная возможная центральная частота ПЧ для соответствующей зоны без fIF.
Max IFCF - Максимальная центральная частота IF для соответствующей зоны без fIF.
Паразитные области содержат продукты интермодуляции, по меньшей мере, из одного смесителя. Цвет шпоры на графике шпор указывает, какой миксер генерирует шпору, согласно легенде на графике шпор. Щелчок по ложной области создает инструмент совета, которая отображает информацию о шпоре:
RF Center Freq - Центральная частота RF- fRF смесителя, который генерирует шпуру
M, N - Коэффициенты в уравнении | <reservedrangesplaceholder9> <reservedrangesplaceholder8> - N ( fRF ± <reservedrangesplaceholder5> ) | (вниз-преобразование) или уравнение | <reservedrangesplaceholder4> <reservedrangesplaceholder3> + N (fRF ± <reservedrangesplaceholder0>) |. Тип инъекции приемника определяет знак в уравнениях. Эти коэффициенты относятся к конкретному смешивающему продукту, который генерирует ложную область.
Spur Level - различие в величине между сигналом на 0 дБк и шпорой. Если вы задаете
hif.SpurLevelв число, больше этого значения, затемhifне сообщает о области как о ложном.Freq Range - частотная область значений ложной области. Выбор центральной частоты IF в этой области значений вызывает помехи интермодуляционному продукту, соответствующему шпуре.
Примеры
Показать свободные зоны
Настройте объект
h = OpenIF('IFLocation','MixerOutput');
Добавьте в систему два смесителя
IMT1 = [99 0 21 17 26; 11 0 29 29 63; ... 60 48 70 65 41; 90 89 74 68 87; 99 99 95 99 99]; addMixer(h,IMT1,2400e6,100e6,'low',50e6)
IMT2 = [99 0 9 12 15; 20 0 26 31 48; ... 55 70 51 70 53; 85 90 60 70 94; 96 95 94 93 92]; addMixer(h,IMT2,3700e6,150e6,'high',50e6)

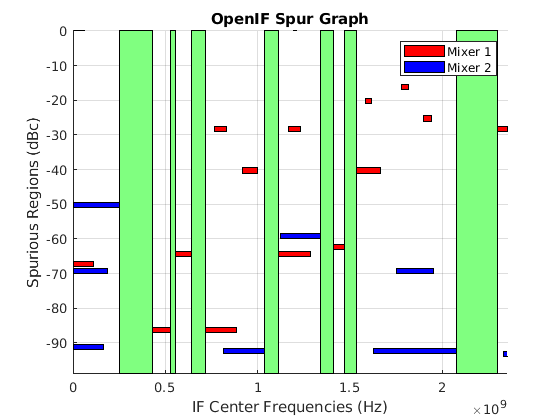

Проверяйте свободные зоны
show(h)
