Экспорт кода MATLAB, который генерирует объект бюджета РФ
exportScript(rfobj)
exportScript( экспортирует код командной строки MATLAB, который генерирует объект бюджета РФ. Скрипт откроется в rfobj)Untitled* окно в редакторе MATLAB.
Создайте объект бюджета РФ.
a = amplifier('Name','LNA','Gain',4); m = modulator('ConverterType','Up','LO',100e6,'Name','Mod'); r = rfelement('Gain',10,'NF',3,'OIP3',2); n = nport('passive.s2p');
Вычислите анализ бюджета РФ.
b = rfbudget([a m r n],2.1e9,-30,10e6);

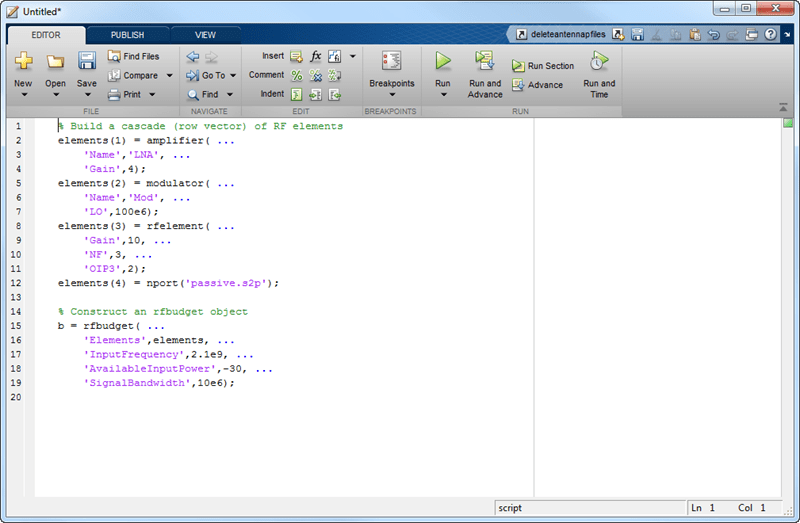

Экспорт анализа в скрипт MATLAB.
exportScript (b)
computeBudget | exportRFBlockset | exportTestbench | polar | rfbudget | rfplot | show | smithplot
