ispassive

Верните true, если rationalfit выход пассивен на всех частотах

Свернуть все на странице

Синтаксис

result = ispassive(fit)
[result,maxfreq,maxvalue] = ispassive(fit)

Описание

пример

result = ispassive(fit) определяет, является ли рациональный вход подгонки, fit пассивен на всех частотах (0, Inf).

[result,maxfreq,maxvalue] = ispassive(fit) определяет, является ли рациональный вход подгонки, fit пассивен на всех частотах (0, Inf).

Примеры

свернуть все

Открыть Live Script

Прочтите файл, passive.s2p и подгонка S-параметров 2 на 2.

S = sparameters('passive.s2p');
fit = rationalfit(S);

Проверьте пассивность подгонки 2 на 2.

ispassive(fit)
ans = logical
   0

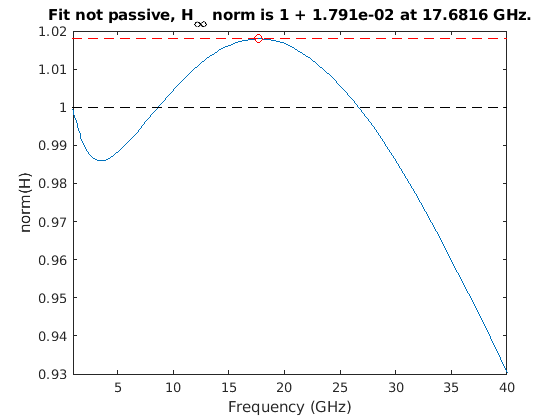

Постройте график пассивности подгонки 2 на 2.

figure
passivity(fit,[1e9 40e9])

Figure contains an axes. The axes with title Fit not passive, H_\infty norm is 1 + 1.791e-02 at 17.6816 GHz. contains 4 objects of type line.

Входные параметры

свернуть все

N -by - N массив, заданный как rfmodel.rational объекты, возвращенные rational или rational объект.

Выходные аргументы

свернуть все

Результат теста пассивности rfmodel.rational объект, возвращенный как true или false. Результат говорит вам, если fit может привести к нестабильным симуляциям.

Частота, при которой норма (H) равна максимальному значению, возвращается в виде скаляра в герце.

Максимальная норма (H) по частотам (0, Inf), возвращаемая в виде скаляра.

См. также

| |

Введенный в R2010a
