Сквозная симуляция

Генерация сигналов, восстановление сигналов и сквозное моделирование ссылки спутниковой связи

Можно использовать функции Satellite Communications Toolbox для демодуляции и декодирования осциллограмм. Эти функции обрабатывают полученные сигналы под аддитивным каналом белого Гауссова шума (AWGN), принимая идеальную синхронизацию и идеальные условия RF.

Примеры, представленные в этом разделе, демонстрируют, как моделировать сквозные ссылки связи и анализировать ссылку эффективности. Можно использовать эти примеры как ссылку при верификации, анализе эффективности и фронтэнд-тестировании RF.

Функции

расширить все

ccsdsTCWaveformСгенерируйте сигнал TC CCSDS
ccsdsTCIdealReceiverИдеальный приемник для сигнала CCSDS TC
dvbs2BitRecoverВосстановите биты для DVB-S2 PL систем координат

Объекты

расширить все

ccsdsTCConfigСоздайте объект строения TC CCSDS
ccsdsTMWaveformGeneratorСгенерируйте сигнал CCSDS TM
dvbs2WaveformGeneratorСгенерируйте DVB-S2 сигнал
dvbs2xWaveformGeneratorСгенерируйте DVB-S2X сигнал
comm.EVMИзмерьте величину вектора ошибок
comm.ErrorRateВычислите бит битовой или символьной ошибки входных данных

Рекомендуемые примеры

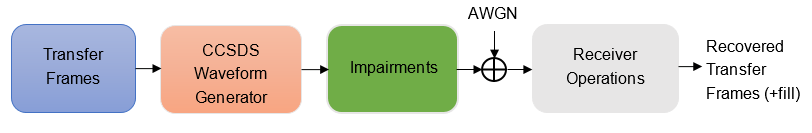

End-to-End CCSDS Telecommand Simulation with RF Impairments and Corrections

Сквозная симуляция телекоманд CCSDS с ухудшениями и коррекциями RF

Измерьте BER и CLTU, потерянные в ссылке CCSDS TC с добавленными искажениями RF и AWGN.

Открыть Live Script
End-to-End CCSDS Telemetry Synchronization and Channel Coding Simulation with RF Impairments and Corrections

Сквозная симуляция телеметрии CCSDS и кодирование канала с искажениями и коррекциями RF

Измерьте BER для ссылки CCSDS TM с добавленными искажениями RF и AWGN.

Открыть Live Script

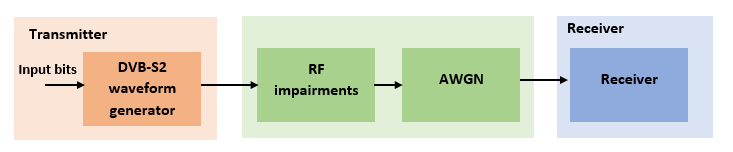

End-to-End DVB-S2 Simulation with RF Impairments and Corrections

Сквозная симуляция DVB-S2 с искажениями RF и коррекциями

Измерьте BER и PER для DVB-S2 ссылки с добавленными искажениями RF и AWGN.

Открыть Live Script

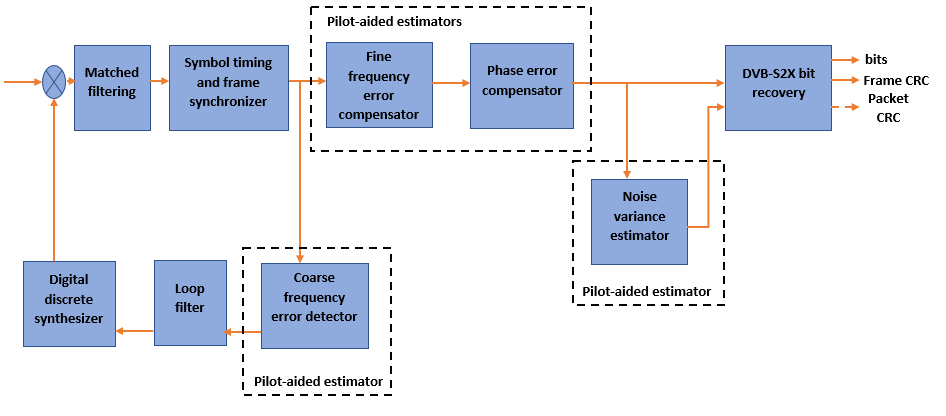

End-to-End DVB-S2X Simulation with RF Impairments and Corrections for Regular Frames

Сквозная симуляция DVB-S2X с искажениями RF и коррекциями для регулярных систем координат

Измерьте BER и PER для DVB-S2X ссылки с регулярными системами координат, с добавленными искажениями RF и AWGN.

Открыть Live Script
End-to-End QAM Simulation with RF Impairments and Corrections

Сквозная симуляция QAM с ослаблениями RF и коррекциями

Предоставляет возможности визуализации, чтобы увидеть эффекты нарушений и коррекций RF в нисходящем канале спутника. В ссылку используется 16-QAM модуляция в присутствии AWGN и используется усилитель высокой Степени (HPA), чтобы преодолеть потери, связанные со спутниковой связью. HPA вводит нелинейное поведение, которое в сочетании с другими нарушениями RF требует использования методов смягчения.
