ccsdsTCConfig

Создайте объект строения TC CCSDS

Описание

The ccsdsTCConfig объект создает объект строения для телекоманды (TC) Консультативного комитета по системам космических данных (CCSDS) с использованием значений по умолчанию и заданных значений. ccsdsTCConfig объект настраивается при помощи соответствующих свойств.

Создание

Синтаксис

cfg = ccsdsTCConfig

cfg = ccsdsTCConfig(Name,Value)

Описание

пример

cfg = ccsdsTCConfig создает объект строения TC CCSDS с использованием свойств по умолчанию.

пример

cfg = ccsdsTCConfig(Name,Value) устанавливает свойства с помощью одной или нескольких пар "имя-значение". Заключайте каждое имя свойства в кавычки. Для примера, ccsdsTCConfig('DataFormat','CLTU','Modulation','BPSK') конфигурирует объект конфигурации TC CSSDS с форматом данных модуля передачи линии связи и схемой модуляции двоичной фазовой манипуляции (BPSK).

Свойства

расширить все

`DataFormat` - Форматы данных, используемые PLOP
`"CLTU"` (по умолчанию) | `"acquisition sequence"` | `"idle sequence"`

Форматы данных, используемые процедурами операции физического слоя (PLOP), заданы в качестве одного из следующих опций.

"CLTU" - модуль передачи линии связи (CLTU)
"acquisition sequence"
"idle sequence"

Типы данных: char | string

`ChannelCoding` - Прямое кодирование с коррекцией ошибок
`"BCH"` (по умолчанию) | `"LDPC"`

Прямое кодирование с коррекцией ошибок, заданное как один из следующих опций.

"BCH" - Bose Chaudhuri Hocquenghem (BCH)
"LDPC" - Проверка четности с низкой плотностью (LDPC)

Зависимости

Чтобы включить это свойство, установите DataFormat свойство к "CLTU".

Типы данных: char | string

`LDPCCodewordLength` - длина кодового слова LDPC
`128` (по умолчанию) | `512`

Длина кодового слова LDPC, заданная как 128 или 512.

Зависимости

Чтобы включить это свойство, установите ChannelCoding свойство к "LDPC".

Типы данных: double

`HasRandomizer` - Флаг для указания рандомизации
`1` или `true` (по умолчанию) | `0` или `false`

Флаг для указания рандомизации на битах в CLTU и на данных заполнения, добавленных до рандомизации, заданный как логическое значение 1 (true) или 0 (false). Чтобы указать наличие рандомизатора в форме волны, установите это значение равным 1 (true).

Зависимости

Чтобы включить это свойство, установите ChannelCoding свойство к "BCH".

Типы данных: logical

`HasTailSequence` - Флаг для указания хвостовой последовательности в CLTU
`1` или `true` (по умолчанию) | `0` или `false`

Флаг для указания хвостовой последовательности в CLTU, заданный как логическое значение 1 (true) или 0 (false). Чтобы указать наличие конечной последовательности для делимитации конца CLTU, установите это значение равным 1 (true).

Зависимости

Чтобы включить это свойство, установите ChannelCoding свойство к "LDPC" и LDPCCodewordLength свойство к 128.

Типы данных: logical

`Modulation` - Схема модуляции
`"PCM/PSK/PM"` (по умолчанию) | `"PCM/PM/biphase-L"` | `"BPSK"`

Схема модуляции, используемая для генерации волны CCSDS TC, в форме синфазных квадратурных (IQ) выборок основной полосы частот, заданная в качестве одного из этих опций.

"PCM/PSK/PM" - Линейный кодированный сигнал в соответствии с форматом модуляции импульсного кода (PCM) является фазовой манипуляцией (PSK), модулированной на поднесущей синусоидальной волны, а затем фазовой модуляцией (PM) на остаточной несущей.
"PCM/PM/biphase-L" - Бифазные данные L (Манчестер) кодируются по фазе на остаточной несущей.
"BPSK" - Подавленная модуляция несущей при помощи данных без возврата к нулю (NRZ) на несущей.

Для получения дополнительной информации об этих схемах модуляции см. [3].

Типы данных: char | string

`PCMFormat` - Формат PCM
`"NRZ-L"` (по умолчанию) | `"NRZ-M"`

Формат модуляции импульсного кода (PCM), заданный как один из следующих опций. Это свойство задает кодирование PCM в форме волны CCSDS TC.

"NRZ-L" - NRZ-уровень
"NRZ-M" - NRZ-метка

Зависимости

Чтобы включить это свойство, установите Modulation свойство к "PCM/PSK/PM".

Типы данных: char | string

`ModulationIndex` - Индекс модуляции в фазовой модуляции остаточной несущей
`0.4` (по умолчанию) | скаляром в области значений [0,2, 2]

Индекс модуляции в остаточной несущей фазовой модуляции, заданный как скаляр в область значений [0,2, 2]. Модули указаны в радианах.

Зависимости

Чтобы включить это свойство, установите Modulation свойство к "PCM/PSK/PM" или "PCM/PM/biphase-L".

Типы данных: double

`SubcarrierFrequency` - Частота поднесущего Sine wave
`16000` (по умолчанию) | `8000`

Поднесущая Sine wave в Герце, заданная как 16000 или 8000. Форма волны поднесущей используется для PSK-модуляции данных NRZ на остаточной RF несущей.

Зависимости

Чтобы включить это свойство, установите Modulation свойство к "PCM/PSK/PM".

Типы данных: double

`SymbolRate` - Скорость символа
`4000` (по умолчанию) | `2000` | `1000` | `500` | `250` | `125` | `62.5` | `31.25` | `15.625` | `7.8125`

Скорость символа в закодированных символах в секунду, заданная как один из следующих опций.

4000
2000
1000
500
250
125
62.5
31.25
15.625
7.8125

Примечание

Если вы задаете SymbolRate на 4000 закодированные символы в секунду, вы должны задать SubcarrierFrequency свойство к 16000.

Зависимости

Чтобы включить это свойство, установите Modulation свойство к "PCM/PSK/PM".

Типы данных: double

`SamplesPerSymbol` - Количество выборок на символ
`10` (по умолчанию) | положительное целое число

Количество выборок на символ, заданное в виде положительного целого числа.

Зависимости

Чтобы включить это свойство, установите Modulation свойство к "PCM/PSK/PM" или "PCM/PM/biphase-L".

Типы данных: double

`SubcarrierWaveform` - Форма волны, используемая для PSK-модуляции данных NRZ
`"sine"`

Это свойство доступно только для чтения.

Форма волны, используемая для PSK-модуляции данных NRZ, возвращенная как "sine". CCSDS TC поддерживает только поднесущие синусоиды.

Зависимости

Чтобы включить это свойство, установите Modulation свойство к "PCM/PSK/PM".

Типы данных: char | string

Функции объекта

расширить все

Характерный для этого объекта

ccsdsTCWaveform Сгенерируйте сигнал TC CCSDS

Примеры

свернуть все

Создание объекта CCSDS TC

Открыть Live Script

Создайте объект строения Консультативного комитета по системам космических данных (CCSDS) Telecommand (TC). Задайте свойства объекта.

cfg = ccsdsTCConfig;
cfg.ChannelCoding = "LDPC";
cfg.HasTailSequence = false;
cfg.PCMFormat = "NRZ-M";

Отображение свойств объекта CCSDS TC.

disp(cfg)

  ccsdsTCConfig with properties:

             DataFormat: "CLTU"
          ChannelCoding: "LDPC"
     LDPCCodewordLength: 128
        HasTailSequence: 0
             Modulation: "PCM/PSK/PM"
              PCMFormat: "NRZ-M"
        ModulationIndex: 0.4000
    SubcarrierFrequency: 16000
             SymbolRate: 4000
       SamplesPerSymbol: 10

   Read-only properties:
     SubcarrierWaveform: "sine"

Создайте сигнал TC CCSDS для нескольких CLTU

Открыть Live Script

Создайте сигнал временной области Консультативного комитета по системам космических данных (CCSDS) Telecommand (TC) для нескольких модулей передачи каналов связи (CLTU).

Создайте объект строения TC CCSDS по умолчанию.

cfg = ccsdsTCConfig;
disp(cfg)

  ccsdsTCConfig with properties:

             DataFormat: "CLTU"
          ChannelCoding: "BCH"
          HasRandomizer: 1
             Modulation: "PCM/PSK/PM"
              PCMFormat: "NRZ-L"
        ModulationIndex: 0.4000
    SubcarrierFrequency: 16000
             SymbolRate: 4000
       SamplesPerSymbol: 10

   Read-only properties:
     SubcarrierWaveform: "sine"

Укажите количество CLTU и длину передаточной системы координат.

numCLTUs = 10;
transferFramesLength = 8; % Number of octets in each transfer frame

Сгенерируйте сигнал временной области TC CCSDS для систем координат передачи.

c = cell(1,numCLTUs); % Cell array to store the generated waveform for all CLTUs
for k=1:numCLTUs
    bits = randi([0 1],8*transferFramesLength,1); % Bits in the TC transfer frame
    waveform = ccsdsTCWaveform(bits,cfg);
    c{1,k} = waveform; % Waveform for each CLTU
end

Создайте dsp.SpectrumAnalyzer Системный объект для отображения частотного спектра сгенерированной волны CCSDS TC во временной области от последнего CLTU.

scope = dsp.SpectrumAnalyzer;
scope.SampleRate = cfg.SamplesPerSymbol*cfg.SymbolRate;
scope(waveform)  % Last CLTU spectrum display

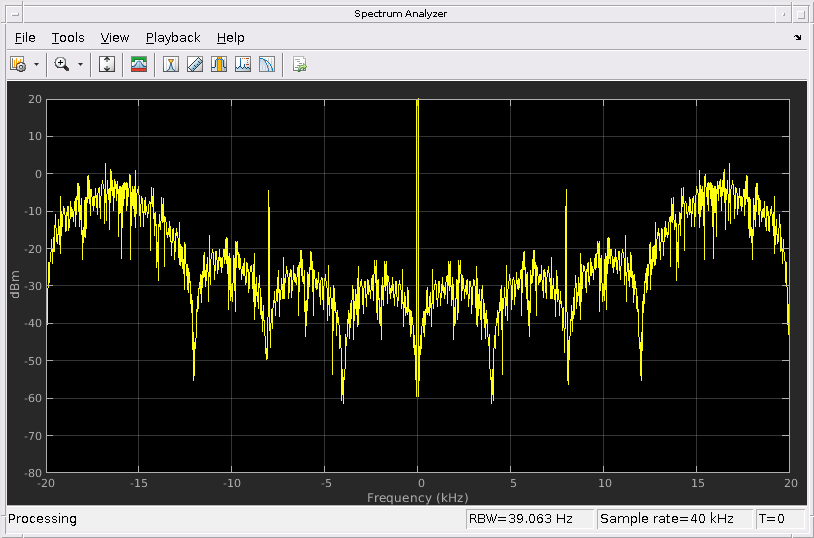

Figure Spectrum Analyzer contains an axes and other objects of type uiflowcontainer, uimenu, uitoolbar. The axes contains an object of type line. This object represents Channel 1.

Ссылки

[1] CCSDS 231 .0-B-3. Синяя книга. Выпуск 3. «Синхронизация TC и кодирование канала». Рекомендация по стандартам системы космических данных. Вашингтон, округ Колумбия: CCSDS, сентябрь 2017 года.

[2] CCSDS 401 .0-B-29. Синяя книга. Выпуск 29. «Системы радиочастоты и модуляции - Часть 1». Земные станции и космические аппараты. Вашингтон, округ Колумбия: CCSDS, сентябрь 2019.

[3] Nguyen, T.M., W.L. Martin, and Hen-Geul Yeh. «Необходимая полоса пропускания, нежелательная эмиссия и Степень данной Эффективности для Невязки и подавленных несущих систем - сравнительное исследование». Транзакции IEEE по электромагнитной совместимости 37, № 1 (февраль 1995 года): 34-50. https://doi.org/10.1109/15.350238.

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ MATLAB ®

Указания и ограничения по применению:

Свойства LDPCCodewordLength и ChannelCoding должно быть обеспечено как постоянные входы времени компиляции при генерации кода. Использование coder.Constant (MATLAB Coder), чтобы преобразовать входную переменную в константу во время генерации кода.
