Satellite Link Budget Analyzer
Анализируйте бюджеты ссылок для спутниковой связи
Описание
Приложение Satellite Link Budget Analyzer позволяет вам анализировать бюджеты ссылок для спутниковой связи.
Используя приложение, вы можете:
Анализируйте бюджеты ссылок путем определения свойств входов, связанных с
Характеристики местоположения, передатчика и приемника для спутников и наземных станций
Атмосферные условия для ссылок
Проектирование линии спутниковой связи для достижения минимального запаса ссылки
Имейте представление о промежуточной ссылке бюджете расчетов
Вычислите, сравните и визуализируйте результаты через сдвиг нескольких параметризованных проектов ограничений
Для получения дополнительной информации смотрите Запуск с приложением Satellite Link Budget Analyzer.
Откройте приложение Satellite Link Budget Analyzer
MATLAB® Панель инструментов: На вкладке Apps, в разделе Signal Processing and Communications, нажмите значок приложения.
Командная строка MATLAB: введите satelliteLinkBudgetAnalyzer.
Примеры
Показать бюджетное приложение спутниковой ссылки по умолчанию Строения

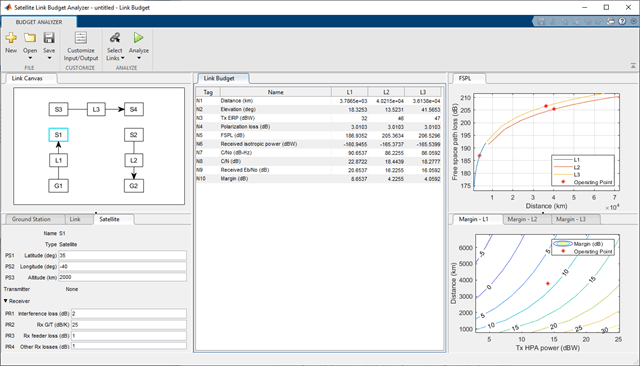

Этот пример показывает строение по умолчанию, которая появляется, когда вы открываете приложение Satellite Link Budget Analyzer. Отображенные результаты и графики анализируют ссылку спутниковой связи по умолчанию.
В верхней левой области окна приложения отображается вкладка Ссылки Canvas на верхнюю часть с этим строением по умолчанию:
Link L1 является восходящей линией связи, соединяющей наземную станцию G1 со спутником S1
Link L3 является поперечной линией связи, соединяющей S3 спутника со спутником S4
Link L2 является нисходящим соединением спутниковой S2 с наземной станцией G2
В нижней левой области окна приложения показаны вкладки Ground Station, Link и Satellite. На этих вкладках можно настроить параметры свойств для каждой сущности в сконфигурированных ссылках. Чтобы просмотреть или настроить параметры свойств сущности, поместите его в особое внимание, выбрав его на вкладке «Ссылка на холст».
Центральная область окна приложения показывает результаты вычисления бюджета ссылок на вкладке Бюджет ссылок.
В правой области окна приложения показаны следующие графики:
Потери при распространении в свободном пространстве для ссылок L1, L2 и L3 в правой верхней области.
Соедините поля для ссылок L1, L2 и L3 на отдельных графиках с вкладками в правой нижней области.
Анализ доступности спутников в модели P.618 распространения
Сконфигурируйте приложение Satellite Link Budget Analyzer для анализа доступности канала спутниковой связи с помощью модели потерь распространения, определенной в Рекомендации ITU-R P.618-13. Загрузите AvailabilityAnalysis-P618.mat сохраненный сеанс для настройки приложения для анализа доступности P.618. Этот пример использует модель и API, предоставленные P.618 рекомендацией. Для получения дополнительной информации о модели потерь распространения P.618, см. «Потери распространения Земли-Космоса». Прежде чем конфигурировать приложение для анализа доступности P-618, загрузите и распакуйте файл ITURDigitalMaps.tar.gz в директорию, который находится в пути MATLAB.
Сконфигурируйте приложение Satellite Link Budget Analyzer
Откройте приложение Satellite Link Budget Analyzer. Эти рисунки показывают строение по умолчанию на вкладках Budget Analyzer и Customize Input/Output.
Щелкните Открыть на вкладке Анализатор бюджета, а затем откройте AvailabilityAnalysis-P618.mat сохраненный файл сеанса из рабочей директории этого примера.
Открытие сохраненной AvailabilityAnalysis-P618.mat сеанс обновляет строение приложения путем добавления новых свойств, корректировки формул для результатов и упрощения рабочего процесса путем удаления ссылок и расчетов, не относящихся к этому сценарию анализа.

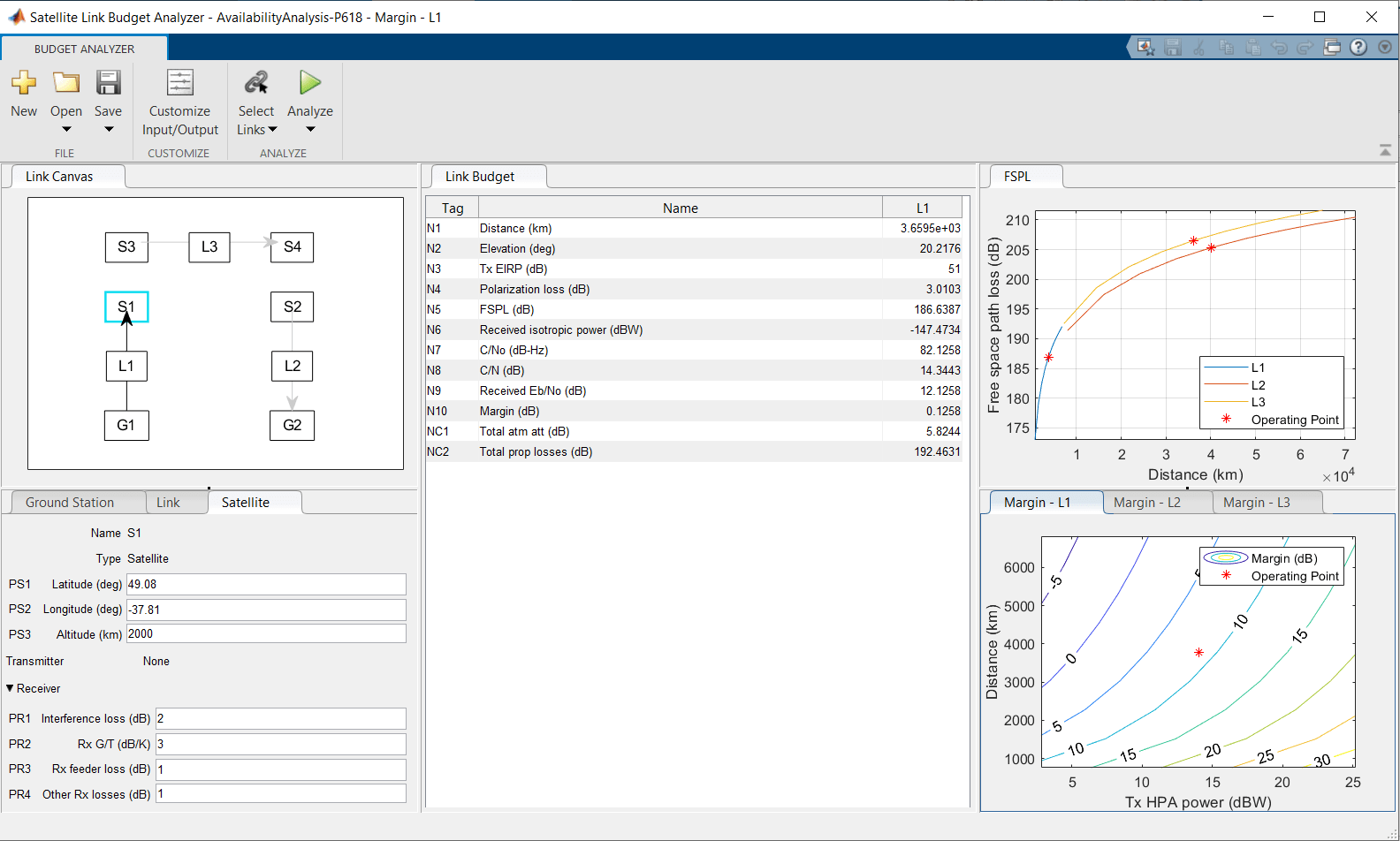

После загрузки сохраненного сеанса на вкладке Budget Analyzer отображаются обновления строения. На вкладке Budget Analyzer,
Анализ показывает, что автоматический анализ не выбран.
Выбор ссылок показывает, что выбран только L1 звена. Для анализа в этом примере требуется только путь восходящего канала (ссылка L1) .Компутация результатов для ссылок L2 и L3 отключены.
После загрузки сохраненного сеанса на вкладке Настроить ввод/вывод показаны обновления строения.
Свойство добавляется в раздел Ссылки Свойств вкладки Свойств, чтобы задать требуемый процент доступности (Доступность). Значение устанавливается равным 99,9%.
Результаты добавляются на вкладке Результаты (Results), чтобы вычислить общее атмосферное ослабление (
Total atm att) и общие потери распространения (Total prop losses) в соответствии с P.618 моделью распространения. Чтобы вычислить общее атмосферное ослабление, приложение запускает функцию computeTotalAttenuation.m, используя свойства, настроенные в приложении. В формуле дляTotal atm attсвойство на вкладке Результаты можно увидеть входные параметры, идентифицированные именами тегов свойств (PLC1,PG1,PG2,PG3,PL1,N2,PT5, иPL5).Формула для полученной изотропной степени (Tag:
N6) на вкладке Результаты изменено на использованиеNC2вместоN5.

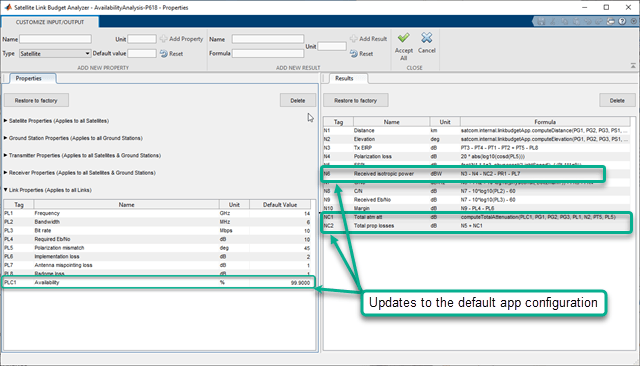

Этот рисунок показывает обновления строения на вкладках Свойства и Результаты.
Анализируйте доступность ссылок

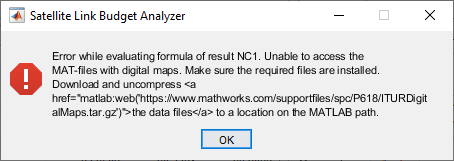

Перед анализом P.618 сценария необходимо загрузить файл цифровых карт. Если вы не загрузили и не распаковали файл цифровых карт, это диалоговое окно появится. Следуйте инструкциям в диалоговом окне.
После загрузки и несжатия файла цифровых карт нажмите Analyze, чтобы вычислить бюджет ссылки для сконфигурированного сценария P.618.

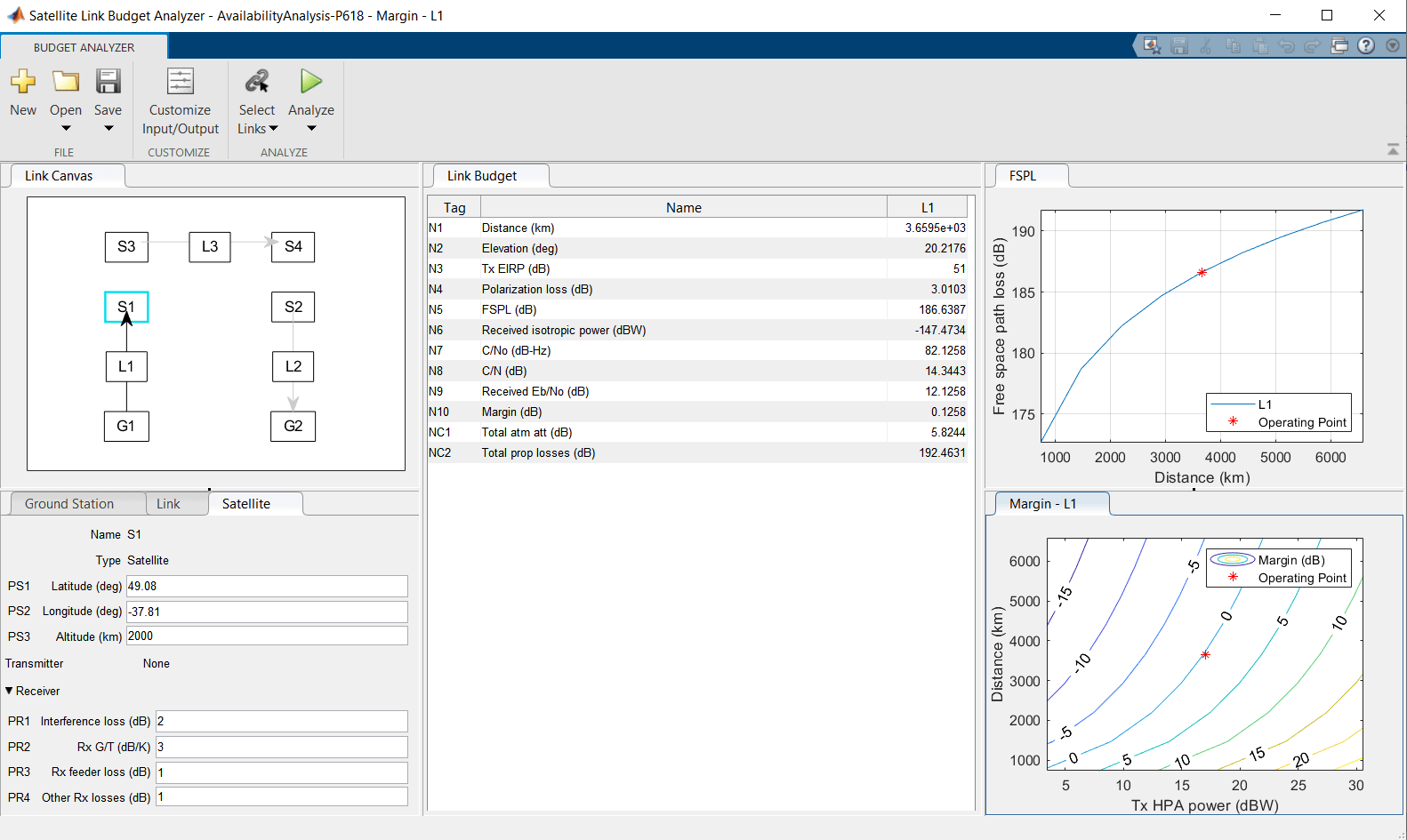

Приложение запускает сценарий P.618, чтобы проанализировать годовую доступность 99,9%, а затем обновляет бюджет ссылки и построенные результаты. Годовая доступность 99,9% удовлетворяется примерно 0,13 дБ маржи для сконфигурированной ссылки спутниковой связи.
Параметры
BUDGET ANALYZER - Настройка бюджета ссылок
вкладка
Этот рисунок показывает вкладку BUDGET ANALYZER с заводским строением по умолчанию.
Используйте вкладки Ground Station, Link и Satellite, чтобы настроить настройки свойств для сущностей бюджета ссылок, показанных на вкладке Link Canvas.
Ground Station - Расположение наземной станции, настройки передатчика и приемника
вкладка
Выберите вкладку Ground Station, чтобы задать местоположение, передатчик и приемник для наземного пикета, выделенного на вкладке Link Canvas. Для получения информации о настройке свойств спутника, наземной станции, передатчика, приемника и ссылки, и расчетах результатов бюджета ссылки, смотрите CUSTOMIZE INPUT/OUTPUT.
Satellite - Расположение спутника, настройки передатчика и приемника
вкладка
Выберите вкладку Satellite, чтобы установить местоположение, передатчик и приемник для спутника, выделенного на вкладке Link Canvas. Для получения информации о настройке свойств спутника, наземной станции, передатчика, приемника и ссылки, и расчетах результатов бюджета ссылки, смотрите CUSTOMIZE INPUT/OUTPUT.
Link - Характеристики ссылки
вкладка
Выберите вкладку Link, чтобы задать ссылку характеристики для ссылок, выделенных на вкладке Link Canvas. Для получения информации о настройке свойств спутника, наземной станции, передатчика, приемника и ссылки, и расчетах результатов бюджета ссылки, смотрите CUSTOMIZE INPUT/OUTPUT.
Customize Input/Output - Настройка входных свойств и расчетов, используемых для выхода
вкладка
Чтобы просмотреть или настроить входные свойства и расчеты, используемые для выхода, на вкладке BUDGET ANALYZER, нажмите Customize Input/Output, чтобы переключиться на вкладку CUSTOMIZE INPUT/OUTPUT. На вкладке CUSTOMIZE INPUT/OUTPUT можно
Измените настройки спутника, наземной станции, передатчика, приемника и ссылки свойств с заводских входов по умолчанию
Добавьте и удалите входные свойства спутника, наземной станции, передатчика, приемника и ссылки
Добавляйте, удаляйте и изменяйте формулы, используемые для вычисления результатов выхода бюджета ссылок
CUSTOMIZE INPUT/OUTPUT - Настройка расчетов бюджета ссылок
вкладка

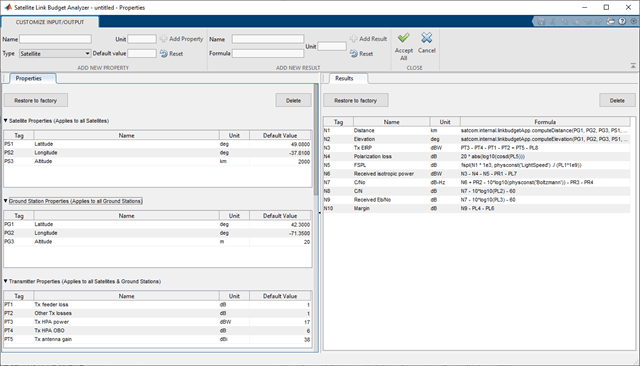

Этот рисунок показывает вкладку CUSTOMIZE INPUT/OUTPUT с заводским строением по умолчанию.
На вкладке CUSTOMIZE INPUT/OUTPUT можно
Используйте вкладку Properties, чтобы изменить настройки спутника, наземной станции, передатчика, приемника и ссылки свойств с заводских входов по умолчанию. Можно также добавить и удалить входные свойства спутника, наземной станции, передатчика, приемника и звена. На вкладке Properties можно использовать кнопку Restore to factory, чтобы загрузить строение свойства по умолчанию фабрики в текущем сеансе приложения.
Используйте вкладку Results для добавления, удаления и изменения формул, используемых для вычисления результатов выхода бюджета ссылок. На вкладке Results можно использовать кнопку Restore to factory, чтобы загрузить строение результатов по умолчанию в текущем сеансе приложения.
