impulse2step

Переходная характеристика от импульсной характеристики

Свернуть все на странице

Синтаксис

S = impulse2step(I,dt)

Описание

пример

S = impulse2step(I,dt) преобразует импульсную характеристику I в переходную характеристику S, учитывая равномерный интервал дискретизации dt.

Примеры

свернуть все

Открыть Live Script

Загрузите матрицу столбца импульсной характеристики из файла.

load('PulseResponseReflective100ps.mat');

Вычислим переходную характеристику из импульсной характеристики.

step = impulse2step(impulse,dt);

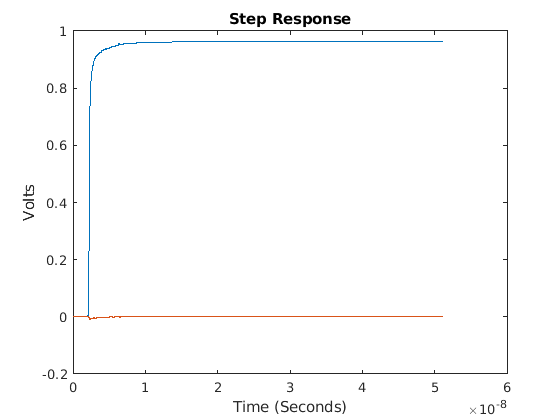

Постройте график переходной характеристики.

plot(t,step)
xlabel('Time (Seconds)')
ylabel('Volts')
title('Step Response')

Figure contains an axes. The axes with title Step Response contains 2 objects of type line.

Входные параметры

свернуть все

Входная импульсная характеристика, заданная как матрица столбцов. Первый столбец содержит первичную импульсную характеристику, а последующие столбцы (если таковые имеются) - перекрестные импульсные характеристики.

Типы данных: double

Равномерный временной интервал формы волны, заданный как действительная положительная скалярная величина в секундах.

Типы данных: double

Выходные аргументы

свернуть все

Преобразованная переходная характеристика, возвращенный как матрица столбцов. Первый столбец содержит основную переходную характеристику, а последующие столбцы (если таковые имеются) содержат переходные характеристики перекрестных помех.

Типы данных: double

См. также

Введенный в R2020a
