pulse2pda

Глаз анализа пиковых искажений от импульсной характеристики

Свернуть все на странице

Синтаксис

[E,TH,D] = pulse2pda(P,N,M)
[E,TH,D] = pulse2pda(___,DC)

Описание

пример

[E,TH,D] = pulse2pda(P,N,M) вычисляет глаз анализа пиковых искажений (PDA) из импульсной характеристики P с N выборки по символу и M уровни модуляции.

[E,TH,D] = pulse2pda(___,DC) также поддерживает смещение постоянного тока, присутствующее в импульсной характеристики P если DC установлено в true.

Примеры

свернуть все

Открыть Live Script

Загрузите матрицу столбца импульсной характеристики из файла.

load('PulseResponseReflective100ps.mat');

Используйте невозвращенную к нулю (NRZ) схему модуляции. Игнорируйте любое смещение постоянного тока, присутствующее в импульсной характеристики.

M = 2;
DC = false;

Вычислите и постройте график глаза анализа пиковых искажений (PDA).

[pdaeye,th] = pulse2pda(pulse,SamplesPerSymbol,M,DC);
figure
t = th*SymbolTime*1e12;
plot(t,pdaeye)
legend('Upper PDA eye','Lower PDA eye')
xlabel('ps')
ylabel('V')
title('Peak Distortion Analysis Eye')
grid on

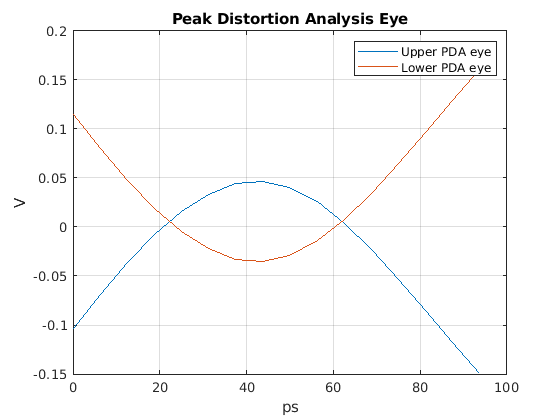

Figure contains an axes. The axes with title Peak Distortion Analysis Eye contains 2 objects of type line. These objects represent Upper PDA eye, Lower PDA eye.

Входные параметры

свернуть все

Входная импульсная характеристика, заданная как матрица столбцов. Первый столбец содержит первичную импульсную характеристику, а последующие столбцы (если таковые имеются) содержат перекрестные помеховые импульсные характеристики.

Типы данных: double

Количество выборок на символ, заданное как положительный целочисленный скаляр.

Типы данных: double

Количество уровней модуляции, заданное как положительный целочисленный скаляр. M определяет схему модуляции, используемую в вычислении анализа пиковых искажений (PDA).

  • Если M = 2, схема модуляции не возвращается к нулю (NRZ).

  • Если M = 4, схема модуляции является четырехуровневой импульсной амплитудной модуляцией (PAM4).

Типы данных: double

Определите, следует ли поддерживать смещения постоянного тока в импульсной характеристике P.

  • Если DC установлено в true, pulse2pda функция поддерживает смещения постоянного тока, присутствующие в импульсной характеристики.

  • Если DC установлено в false, pulse2pda функция игнорирует смещения постоянного тока, присутствующие в импульсной характеристики.

Типы данных: double

Выходные аргументы

свернуть все

Пик искажения глаза (PDA), возвращается как вектор.

Типы данных: double

Центр интервала гистограммы времени, возвращается как вектор.

Типы данных: double

Верхний шаблон предела глаза КПК, возвращаемый как вектор.

Типы данных: double

См. также

Введенный в R2020a
