Вычисление и отображение карты Order-RPM

Сгенерируйте сигнал, который состоит из двух линейных щебета и квадратичного щебета, все дискретизированные на частоте 600 Гц в течение 5 секунд. Система, которая производит сигнал, увеличивает его скорость вращения с 10 до 40 оборотов в секунду в течение периода проверки.

Сгенерируйте показания тахометра.

fs = 600;
t1 = 5;
t = 0:1/fs:t1;
f0 = 10;
f1 = 40;
rpm = 60*linspace(f0,f1,length(t));

Линейные щебеты имеют порядки 1 и 2.5. Компонент с порядком 1 имеет удвоенную амплитуду другого. Квадратичный щебет начинается с порядка 6 и возвращается к этому порядку в конце измерения. Его амплитуда составляет 0,8. Создайте сигнал с помощью этой информации.

o1 = 1;
o2 = 2.5;
o6 = 6;
x = 2*chirp(t,o1*f0,t1,o1*f1)+chirp(t,o2*f0,t1,o2*f1) + ...
    0.8*chirp(t,o6*f0,t1,o6*f1,'quadratic');

Вычислите карту порядка-об/мин сигнала. Используйте пиковую амплитуду в каждой камере измерения. Задайте разрешение 0,25 порядков. Окончите данные окном Чебышева, ослабление бокового колеса которого составляет 50 дБ.

[map,or,rp] = rpmordermap(x,fs,rpm,0.25, ...
    'Amplitude','peak','Window',{'chebwin',50});

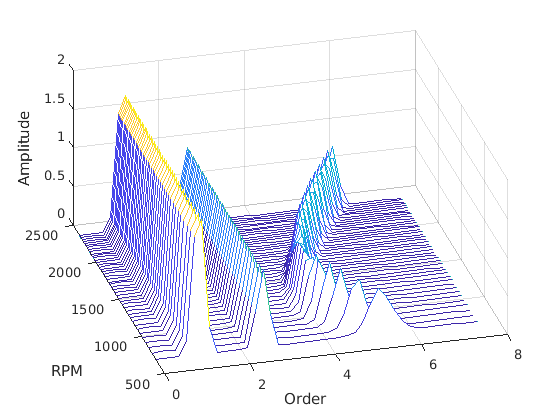

Нарисуйте карту order-RPM как график водопада.

[OR,RP] = meshgrid(or,rp);
waterfall(OR,RP,map')
view(-15,45)
xlabel('Order')
ylabel('RPM')
zlabel('Amplitude')

Figure contains an axes. The axes contains an object of type patch.

Использование rpmordermap без выходные аргументы для отображения карты. Задайте разрешение 0,2 порядка и 80% перекрытия между смежными сегментами. Установите ослабление боковой оси окна Чебышева равным 80 дБ.

rpmordermap(x,fs,rpm,0.2, ...
    'Amplitude','peak','OverlapPercent',80,'Window',{'chebwin',80})

Figure Order Map contains objects of type uimenu, uitoolbar, uiflowcontainer.
