IQ Demodulator
Преобразуйте радиочастотный сигнал в сгенерированный модулированный сигнал
- Библиотека:
RF Blockset/Огибающая цепи/Системы
Описание
The IQ Demodulator преобразует радиочастотный сигнал в сгенерированный модулированный сигнал. I обозначает синфазный компонент сигнала и Q обозначает квадратурный фазовый компонент сигнала. Можно использовать IQ Demodulator для разработки приемников прямого преобразования.
Параметры
Главный
Source of conversion gain - Исходный параметр коэффициента усиления преобразования
Available power gain (по умолчанию) | Open circuit voltage gain | Polynomial coefficients
Исходный параметр коэффициента усиления преобразования, заданный как один из следующих:
Available power gain- Отношение степени одной боковой полосы (SSB) выходногоIВетвь к входу степени. Если несоответствия усиления нет, усиление вQветвь соответствует усилению вIветвь.Open circuit voltage gain- Значение параметра усиления напряжения разомкнутой цепи как линейный член усиления напряжения управляемого полиномиальным напряжением источника напряжения (VCVS).Polynomial coefficients- Реализует нелинейное усиление напряжения согласно заданному вами полиному.
Available power gain - Отношение степени SSB на выходе I ветвь к входной степени
0 dB (по умолчанию) | скаляр в дБ или безразмерном соотношении
Отношение степени SSB на выходе I ветвь к входной степени, заданная как скаляр в дБ или безединое отношение. Для безединичного соотношения выберите None.
Зависимости
Чтобы включить этот параметр, установите Source of conversion gain равным Available power gain.
Open circuit voltage gain - Коэффициент усиления напряжения разомкнутой цепи
0 dB (по умолчанию) | скаляром
Коэффициент усиления напряжения разомкнутой цепи, заданный как скаляр в дБ.
Зависимости
Чтобы включить этот параметр, установите Source of conversion gain равным Open circuit voltage gain.
Polynomial coefficients - Коэффициенты полинома, задающие коэффициент усиления напряжения
[0 1] (по умолчанию) | вектор
Полиномиальные коэффициенты, заданные как вектор.
Порядок полинома должен быть меньше или равен 9. Коэффициенты должны быть упорядочены в возрастающих степенях. Если вектор имеет 10 коэффициентов, [, полином, который он представляет, является:a0, a1, a2, ... a9]
Vout = <reservedrangesplaceholder4> 0 + <reservedrangesplaceholder3> 1 <reservedrangesplaceholder2> + <reservedrangesplaceholder1> 2 <reservedrangesplaceholder0>2 +... + <reservedrangesplaceholder1> 9 <reservedrangesplaceholder0>9
a 1 представляет линейный член усиления, и члены более высокого порядка моделируются согласно [2].
Для примера вектор [ задает отношение Vout = a 0 + a 1 V 1 + a 2 V 12 + <reservedrangesplaceholder1> 3 <reservedrangesplaceholder0> 13. Конечные нули опущены. Итак a0, a1, a2, a3][ задает тот же полином, что и [a0, a1, a2]a0, a1, a2, 0]
По умолчанию значение [0,1], соответствующий линейному отношению Vout = Vin.
Зависимости
Чтобы включить этот параметр, установите Source of conversion gain равным Polynomial coefficients.
Local oscillator frequency - Частота локального генератора (LO)
0
Hz (по умолчанию) | скаляром
Частота локального генератора (LO), заданная в виде скаляра в Hz, kHz, MHz, или GHz.
Input impedance (Ohm) - Входной импеданс IQ-демодулятора
50 (по умолчанию) | скаляром
Входной импеданс IQ-демодулятора, заданный как скаляр в оме.
Output impedance (Ohm) - Выходной импеданс IQ-демодулятора
50 (по умолчанию) | скаляром
Выходной импеданс IQ-демодулятора, заданный как скаляр в оме.
Add Image Reject filter - Параметры фильтра отклонения изображений (IR)
off (по умолчанию) | on
Выберите, чтобы добавить вкладку IR filter параметра. Очистить, чтобы удалить вкладку.
Add Channel Select filters - Параметры фильтра выбора канала (CS)
off (по умолчанию) | on
Выберите, чтобы добавить вкладку CS filter параметра. Очистить, чтобы удалить вкладку.
Ground and hide negative terminals - Заземление и скрытие клемм цепи
on (по умолчанию) | off
Выберите для внутреннего заземления и скрытия отрицательных клемм. Очистить, чтобы открыть отрицательные клеммы. Когда терминалы оказываются пустыми, можно соединить их с другими частями вашей модели.
Edit System - Пропуск IQ-демодулятора блокирует ссылки и заменяет внутренние переменные соответствующими значениями
кнопка
Используйте эту кнопку, чтобы прервать ссылки модулятора IQ на библиотеку. Внутренние переменные заменяются их значениями, которые оцениваются с помощью параметров модулятора IQ. Этот IQ Modulator становится простой подсистемой, замаскированной только для сохранения значка.
Используйте Edit System для редактирования внутренних переменных без расширения подсистемы. Используйте Expand System, чтобы развернуть подсистему в Simulink™ холсте и отредактировать подсистему.
Нарушения
I/Q gain mismatch - различие усилений между I и Q ветви
0
dB (по умолчанию) | скаляром
Усиление различия между I и Q ветви, заданные в виде скаляра в дБ. Несоответствие усиления принято прямым, то есть несоответствие не влияет на утечки от LO до RF.
Если задано несоответствие усилению, значение относится к отношению степени односторонней боковой полосы (SSB) на выходе Q Ветвь к входу степени.
I/Q phase mismatch - различие фаз между I и Q ветви
0
degrees (по умолчанию) | скаляром в степенях или радианах
Различие фаз между I и Q ветви, заданные как скаляр в степенях или радианах. Несоответствие фаз влияет на LO для ввода утечек RF.
LO to RF isolation - Отношение величины между напряжением LO и утечкой напряжения RF
inf dB (по умолчанию) | скаляром
Отношение величины между напряжением LO и утечкой напряжения RF, заданное как скаляр в дБ. Накопление фазы в пути от входа LO до внутреннего I и Q смесители (после сдвига фазы и несоответствия фазы) и затем в РЧ принимаются нулевыми.
Noise figure (dB) - Отношение сигнал/шум (ОСШ) между выходами и входом
0 (по умолчанию) | скаляром
Однополосный шумовой рисунок миксера, заданная как скаляр.
Чтобы смоделировать шум в модели огибающей схемы с Noise, Amplifier или Mixer, IQ Demodulator блоком, необходимо установить флажок Simulate noise в диалоговом окне блока Configuration.
Следующая таблица суммирует два конкурирующих определения для определения шума SSB, где частота изображения (IM) задана как
| Шумовая конвенция | Сигнал на радиочастоте | Сигнал на частоте IM | Блок IQ-демодулятора поддерживает эту модель? |
|---|---|---|---|
| Однополосный шум (SSB) | S + N, сигнал с шумом | N, только шум | Да |
| Определение IEEE шума с одной боковой полосой (SSB IEEE) | S + N, сигнал с шумом | Нет сигнала | Нет; можно создать эквивалентную модель с помощью идеального фильтра, созданного из блока S-parameters. |
Add phase noise - Добавить фазовый шум
off (по умолчанию) | on
Выберите этот параметр, чтобы добавить фазы шум в систему демодулятора IQ.
Phase noise frequency offset (Hz) - Смещение частоты фазового шума
1 (по умолчанию) | скалярный вектор | | матрица
Смещение частоты шума фазы, заданное как скаляр, вектор или матрица с каждым модулем в Гц.
Если вы задаете матрицу, каждый столбец соответствует несущей частоте без постоянного тока источника CW. Значения смещения частоты связывают огибающую полосы симуляции. Для получения дополнительной информации см. раздел Configuration.
Зависимости
Чтобы включить этот параметр, выберите Add phase noise.
Phase noise level (dBc/Hz) - Уровень фазового шума
-Inf (по умолчанию) | скалярный вектор | | матрица
Фаза уровень шума, заданный как скаляр, вектор или матрица с модулем элемента в децибеле на дБк/Гц.
Если вы задаете матрицу, каждый столбец соответствует несущей частоте без постоянного тока источника CW. Значения смещения частоты связывают огибающую полосы симуляции. Для получения дополнительной информации см. раздел Configuration.
Зависимости
Чтобы включить этот параметр, выберите Add phase noise.
Automatically estimate impulse response duration - Автоматическая оценка длительности импульсной характеристики
on (по умолчанию) | off
Выберите, чтобы автоматически оценить импульсную характеристику для фазового шума. Очистить, чтобы задать длительность импульсной характеристики с помощью Impulse response duration.
Impulse response duration - Длительность импульсной характеристики
1e-10s (по умолчанию) | скаляром
Длительность импульсной характеристики, используемая для симуляции фазы шума, заданная в виде скаляра в s, ms, us или ns.
Примечание
Разрешение фазы профиля шума в частоте ограничено длительностью импульсной характеристики, используемой для его моделирования. Увеличьте эту длительность, чтобы улучшить точность профиля фазы шума. Предупреждение появляется, если разрешение смещения частоты шума фазы слишком велико для заданной длительности импульсной характеристики. Это сообщение также определяет минимальную длительность, подходящую для необходимого разрешения.
Зависимости
Чтобы задать этот параметр, очистите Automatically estimate impulse response duration.
Нелинейность
Выбор Polynomial coefficients для Source of conversion gain на вкладке Main удаляет параметры Nonlinearity.
Nonlinear polynomial type - Полиномиальная нелинейность
Even and odd order (по умолчанию) | Odd order
Полиномиальная нелинейность, заданная как одно из следующего:
Even and odd order: IQ Demodulator может создавать частоты интермодуляции второго и третьего порядков, в дополнение к линейному термину.Odd order: IQ Demodulator генерирует только частоты интермодуляции «odd порядка».Линейный коэффициент усиления определяет линейный a 1 член. Блок вычисляет оставшиеся условия из значений, заданных в IP3, 1-dB gain compression power, Output saturation power и Gain compression at saturation. Количество заданных ограничений определяет порядок модели. Рисунок показывает графическое определение нелинейных параметров демодулятора IQ.
Intercept points convention - Соглашение о точках пересечения
Input (по умолчанию) | Output
Соглашение о точках пересечения, заданное как Input (input-referenced) или Output (ссылка на результат). Используйте эту спецификацию для точек точки пересечения IP2, IP3, 1-dB gain compression power и Output saturation power.
IP2 - Точка точки пересечения второго порядка
inf
dBm (по умолчанию) | скаляром
Точка точки пересечения второго порядка, заданная как скаляр в дБм, Вт, мВт или дБВ. Значение по умолчанию inf dBm соответствует неустановленной точке.
Зависимости
Чтобы включить этот параметр, установите Nonlinear polynomial type равным Even and odd order.
IP3 - Точка точки пересечения третьего порядка
inf
dBm (по умолчанию) | скаляром
Точка точки пересечения третьего порядка, заданная как скаляр в дБм, Вт, мВт или дБВ. Значение по умолчанию inf dBm соответствует неустановленной точке.
Зависимости
Чтобы включить этот параметр, установите Nonlinear polynomial type равным Even and odd order.
1-dB gain compression power - 1-dB усиление мощности сжатия
infdBm (по умолчанию) | скаляром
1-dB сжатия с степенью, заданная как скаляр в дБм, Вт, мВт или дБВ. Точка сжатия усиления 1-dB должна быть меньше выходная степень насыщения.
Зависимости
Чтобы включить этот параметр, установите Odd order на Nonlinear polynomial type вкладке.
Output saturation power - Выходная степень насыщения
infdBm (по умолчанию) | скаляром
Выходная степень насыщения, заданная как скаляр. Блок использует это значение, чтобы вычислить точку насыщения напряжения, используемую в нелинейной модели. В этом случае первая производная полинома равна нулю, а вторая производная отрицательна.
Зависимости
Чтобы включить этот параметр, установите Odd order на Nonlinear polynomial type вкладке.
Gain compression at saturation - Усиление сжатия при насыщении
infdBm (по умолчанию) | скаляром
Усиление сжатия при насыщении, заданное как скаляр.
Зависимости
Чтобы включить этот параметр, сначала выберите Odd order на Nonlinear polynomial type вкладке. Затем измените значение по умолчанию Output saturation power.
ИК-фильтр
Выберите Add Image Reject filter на вкладке Main, чтобы увидеть вкладку параметров IR Filter.
Design method - Тип симуляции
Ideal (по умолчанию) | Butterworth | Chebyshev
Тип симуляции. Симулирует идеальный, фильтр Баттерворта или Чебышева типа, заданного в Filter type и модели, заданной в Implementation.
Filter type - Тип фильтра
Lowpass (по умолчанию) | Highpass | Bandpass | Bandstop
Фильтрация. Симулирует lowpass, highpass, полосно-пропускающий или полосно-заграждающий тип фильтра проекта, заданного в Design method
Implementation - Реализация
LC Tee | LC Pi | Transfer function | Constant per carrier | Frequency Domain
Реализация, заданная как одно из следующего:
LC Tee: Моделируйте аналоговый фильтр с LC комкнутой структурой Tee, когда Design method является Butterworth или Chebyshev.LC Pi: Моделируйте аналоговый фильтр с LC комкнутой структурой Pi, когда Design method является Butterworth или Chebyshev.Transfer Function: Моделируйте аналоговый фильтр с помощью двухпортовых S-параметров, когда Design method является Butterworth или Chebyshev.Constant per carrier: Моделируйте фильтр с полной передачей или полным набором отражений как константа на протяжении всей огибающей полосы вокруг каждой несущей. Значение Design method задается как идеальное.Filter Domain: Моделируйте фильтр с помощью свертки с импульсной характеристикой. Значение Design method задается как идеальное. Импульсная характеристика вычисляется независимо для каждой несущей частоты, чтобы захватить идеальную фильтрующую характеристику. Когда переход между полной передачей и полным отражением идеального фильтра происходит в огибающей полосы вокруг несущей, реализация частотного диапазона правильно захватывает этот переход до частотного разрешения, заданного в Impulse response duration.Примечание
Из-за причинности задержка в половине длительности импульсной характеристики включена как для отраженных, так и для переданных сигналов. Эта задержка ухудшает эффективность фильтра, когда сопротивления Source и Load отличаются от значений, заданных в параметрах фильтра.
По умолчанию Implementation является Constant per carrier для идеального фильтра и LC Tee за Баттерворта или Чебышева.
Passband edge frequency - Частота ребра полосы пропускания
2 GHz (по умолчанию) | скаляром
Частота ребра полосы пропускания, заданная в виде скаляра в Гц, кГц, МГц или ГГц.
Зависимости
Чтобы включить этот параметр, установите Design method равным Ideal и Filter type к Lowpass или Highpass.
Implement using filter order - Реализация с использованием порядка фильтрации
on (по умолчанию) | off
Выберите этот параметр, чтобы реализовать порядок фильтрации вручную.
Зависимости
Чтобы включить этот параметр, установите Design method равным Butterworth или Chebyshev.
Filter order - Порядок фильтрации
3 (по умолчанию) | скаляром
Порядок фильтра, заданный как скаляр. Для Filter type Lowpass или Highpassпорядок фильтра - это количество сгруппированных элементов памяти. Для Filter type Bandpass от Bandstopколичество сглаженных запоминающих элементов в два раза превышает порядок фильтрации.
Примечание
Для фильтров Чебышева четного порядка, коэффициент сопротивления для реализации сети Tee и для реализации сети Pi.
где:
R p - пульсация полосы пропускания в дБ.
Зависимости
Чтобы включить этот параметр, выберите Implement using filter order.
Passband frequency - Ширина полосы пропускания для фильтров lowpass и highpass
скаляр
Ширина полосы пропускания для фильтров lowpass и highpass, заданная в виде скаляра в Гц, кГц, МГц или ГГц. Значение по умолчанию 1 GHz для Lowpass фильтры и 2 GHz для Highpass фильтры.
Зависимости
Чтобы включить этот параметр, установите Design method равным Butterworth или Chebyshev и Filter type к Lowpass или Highpass.
Passband frequencies - Частоты полосы пропускания для полосно-пропускающих фильтров
[2 3] GHz (по умолчанию) | 2-кортежный вектор
Частоты полосы пропускания для полосно-пропускающих фильтров, заданные как 2-кортежный вектор в Гц, кГц, МГц или ГГц. Эта опция недоступна для полосно-заграждающих фильтров.
Зависимости
Чтобы включить этот параметр, установите Design method равным Butterworth или Chebyshev и Filter type к Bandpass.
Passband attenuation (dB) - Ослабление полосы пропускания
10*log10(2) (по умолчанию) | скаляром
Ослабление полосы пропускания, заданное как скаляр в дБ. Для полосно-пропускающих фильтров это значение применяется одинаково к обоим ребрам полосы пропускания.
Зависимости
Чтобы включить этот параметр, установите Design method равным Butterworth или Chebyshev.
Stopband frequencies - Частоты диапазона остановки для полосно-заграждающих фильтров
[2.1 2.9] GHz (по умолчанию) | 2-кортежный вектор
Частоты остановки для полосно-заграждающих фильтров, заданные как 2-кортежный вектор в Гц, кГц, МГц или ГГц. Эта опция недоступна для полосно-пропускающих фильтров.
Зависимости
Чтобы включить этот параметр, установите Design method равным Butterworth или Chebyshev и Filter type к Bandstop.
Stopband edge frequencies - Частоты ребра стопового диапазона для идеальных полосно-заграждающих фильтров
[2.1 2.9] GHz (по умолчанию) | 2-кортежный вектор
Частоты ребра стоповой полосы для полосно-заграждающих фильтров, заданные как 2-кортежный вектор в Гц, кГц, МГц или ГГц. Эта опция недоступна для идеальных полосно-пропускающих фильтров.
Зависимости
Чтобы включить этот параметр, установите Design method равным Ideal и Filter type к Bandstop.
Stopband attenuation (dB) - Затухание в полосе задерживания
40 (по умолчанию) | скаляром
Затухание в полосе задерживания, заданное как скаляр в дБ. Для полосно-заграждающих фильтров это значение применяется одинаково к обоим ребрам полосы стопора.
Зависимости
Чтобы включить этот параметр, установите Design method равным Butterworth или Chebyshev и Filter type к Bandstop.
Source impedance (Ohm) - Входное сопротивление источника
50 (по умолчанию) | скаляром
Входное сопротивление источника, заданное как скаляр в оме.
Зависимости
Чтобы включить этот параметр, установите Design method равным Butterworth или Chebyshev.
Load impedance (Ohm) - Выходное сопротивление нагрузки
50 (по умолчанию) | скаляром
Выходное сопротивление нагрузки, заданное как скаляр в оме.
Зависимости
Чтобы включить этот параметр, установите Design method равным Butterworth или Chebyshev.
Automatically estimate impulse response duration - Автоматическая оценка длительности импульсной характеристики
on (по умолчанию) | off
Выберите, чтобы автоматически оценить импульсную характеристику для фазового шума. Очистить, чтобы вручную задать длительность импульсной характеристики с помощью Impulse response duration.
Зависимости
Чтобы включить этот параметр, установите Design method равным Ideal и Implementation к Frequency domain.
Impulse response duration - Длительность импульсной характеристики
1e-10s (по умолчанию) | скаляром
Длительность импульсной характеристики, используемая для симуляции фазы шума, заданная в виде скаляра в s, ms, us или n. Вы не можете задать импульсную характеристику, если усилитель нелинейен.
Примечание
Разрешение фазы профиля шума в частоте ограничено длительностью импульсной характеристики, используемой для его моделирования. Увеличьте эту длительность, чтобы улучшить точность профиля фазы шума. Предупреждение появляется, если разрешение смещения частоты шума фазы слишком велико для заданной длительности импульсной характеристики. Это сообщение также задает минимальную длительность, подходящую для необходимого разрешения
Зависимости
Чтобы включить этот параметр, очистите Automatically estimate impulse response duration.
Export - Сохраните создание фильтра в файл
кнопка
Используйте эту кнопку для сохранения создания фильтра в файл. Допустимые типы файлов .mat и .txt.
Зависимости
Чтобы включить этот параметр, установите Design method равным Butterworth или Chebyshev.
Фильтр CS
Выберите Add Channel Select filters на вкладке Main, чтобы увидеть параметры CS Filter.
Design method - Тип симуляции
Ideal (по умолчанию) | Butterworth | Chebyshev
Тип симуляции. Симулирует идеальный, фильтр Баттерворта или Чебышева типа, заданного в Filter type и модели, заданной в Implementation.
Filter type - Тип фильтра
Lowpass (по умолчанию) | Highpass | Bandpass | Bandstop
Фильтрация. Симулирует lowpass, highpass, полосно-пропускающий или полосно-заграждающий тип фильтра проекта, указанного в Design method.
Implementation - Реализация
LC Tee | LC Pi | Transfer function | Constant per carrier | Frequency Domain
Реализация, заданная как одно из следующего:
LC Tee: Моделируйте аналоговый фильтр с LC комкнутой структурой Tee, когда Design method является Butterworth или Chebyshev.LC Pi: Моделируйте аналоговый фильтр с LC комкнутой структурой Pi, когда Design method является Butterworth или Chebyshev.Transfer Function: Моделируйте аналоговый фильтр с помощью двухпортовых S-параметров, когда Design method является Butterworth или Chebyshev.Constant per carrier: Моделируйте фильтр с полной передачей или полным набором отражений как константа на протяжении всей огибающей полосы вокруг каждой несущей. Значение Design method задается как идеальное.Filter Domain: Моделируйте фильтр с помощью свертки с импульсной характеристикой. Значение Design method задается как идеальное. Импульсная характеристика вычисляется независимо для каждой несущей частоты, чтобы захватить идеальную фильтрующую характеристику. Когда переход между полной передачей и полным отражением идеального фильтра происходит в огибающей полосы вокруг несущей, реализация частотного диапазона правильно захватывает этот переход до частотного разрешения, заданного в Impulse response duration.Примечание
Из-за причинности задержка в половине длительности импульсной характеристики включена как для отраженных, так и для переданных сигналов. Эта задержка ухудшает эффективность фильтра, когда сопротивления Source и Load отличаются от значений, заданных в параметрах фильтра.
По умолчанию Implementation является Constant per carrier для идеального фильтра и LC Tee за Баттерворта или Чебышева.
Passband edge frequency - Частота ребра полосы пропускания
2 GHz (по умолчанию) | скаляром
Частота ребра полосы пропускания, заданная в виде скаляра в Гц, кГц, МГц или ГГц.
Зависимости
Чтобы включить этот параметр, установите Design method равным Ideal.
Implement using filter order - Реализация с использованием порядка фильтрации
on (по умолчанию) | off
Выберите этот параметр, чтобы реализовать порядок фильтрации вручную.
Зависимости
Чтобы включить этот параметр, установите Design method равным Butterworth или Chebyshev.
Filter order - Порядок фильтрации
3 (по умолчанию) | скаляром
Порядок фильтра, заданный как скаляр. Этот порядок представляет собой количество единичных элементов склада в lowpass или highpass. В bandpass или bandstopколичество сглаженных запоминающих элементов в два раза превышает значение.
Примечание
Для фильтров Чебышева четного порядка, коэффициент сопротивления для реализации сети Tee и для реализации сети Pi.
где:
R p - пульсация полосы пропускания в дБ.
Зависимости
Чтобы включить этот параметр, выберите Implement using filter order.
Passband frequency - Ширина полосы пропускания для фильтров lowpass и highpass
скаляр
Ширина полосы пропускания для фильтров lowpass и highpass, заданная в виде скаляра в Гц, кГц, МГц или ГГц. По умолчанию частота полосы пропускания 1 GHz для Lowpass фильтры и 2 GHz для Highpass фильтры.
Зависимости
Чтобы включить этот параметр, установите Design method равным Butterworth или Chebyshev и Filter type к Lowpass или Highpass.
Passband frequencies - Частоты полосы пропускания для полосно-пропускающих фильтров
[2 3] GHz (по умолчанию) | 2-кортежный вектор
Частоты полосы пропускания для полосно-пропускающих фильтров, заданные как 2-кортежный вектор в Гц, кГц, МГц или ГГц. Эта опция недоступна для полосно-заграждающих фильтров.
Зависимости
Чтобы включить этот параметр, установите Design method равным Butterworth или Chebyshev и Filter type к Bandpass.
Passband attenuation (dB) - Ослабление полосы пропускания
10*log10(2) (по умолчанию) | скаляром
Ослабление полосы пропускания, заданное как скаляр в дБ. Для полосно-пропускающих фильтров это значение применяется одинаково к обоим ребрам полосы пропускания.
Зависимости
Чтобы включить этот параметр, установите Design method равным Butterworth или Chebyshev.
Stopband frequencies - Частоты диапазона остановки для полосно-заграждающих фильтров
[2.1 2.9] GHz (по умолчанию) | 2-кортежный вектор
Частоты остановки для полосно-заграждающих фильтров, заданные как 2-кортежный вектор в Гц, кГц, МГц или ГГц. Эта опция недоступна для полосно-пропускающих фильтров.
Зависимости
Чтобы включить этот параметр, установите Design method равным Butterworth или Chebyshev и Filter type к Bandstop.
Stopband edge frequencies - Частоты ребра стопового диапазона для идеальных полосно-заграждающих фильтров
[2.1 2.9] GHz (по умолчанию) | 2-кортежный вектор
Частоты ребра стоповой полосы для полосно-заграждающих фильтров, заданные как 2-кортежный вектор в Гц, кГц, МГц или ГГц. Эта опция недоступна для идеальных полосно-пропускающих фильтров.
Зависимости
Чтобы включить этот параметр, установите Design method равным Ideal и Filter type к Bandstop.
Stopband attenuation (dB) - Затухание в полосе задерживания
40 (по умолчанию) | скаляром
Затухание в полосе задерживания, заданное как скаляр в дБ. Для полосно-заграждающих фильтров это значение применяется одинаково к обоим ребрам полосы стопора.
Зависимости
Чтобы включить этот параметр, установите Design method равным Butterworth или Chebyshev и Filter type к Bandstop.
Source impedance (Ohm) - Входное сопротивление источника
50 (по умолчанию) | скаляром
Входное сопротивление источника, заданное как скаляр в оме.
Зависимости
Чтобы включить этот параметр, установите Design method равным Butterworth или Chebyshev.
Load impedance (Ohm) - Выходное сопротивление нагрузки
50 (по умолчанию) | скаляром
Выходное сопротивление нагрузки, заданное как скаляр в оме.
Зависимости
Чтобы включить этот параметр, установите Design method равным Butterworth или Chebyshev.
Automatically estimate impulse response duration - Автоматическая оценка длительности импульсной характеристики
on (по умолчанию) | off
Выберите, чтобы автоматически оценить импульсную характеристику для фазового шума. Очистить, чтобы задать длительность импульсной характеристики с помощью Impulse response duration.
Зависимости
установите Design method значение Ideal и Implementation к Frequency domain.
Impulse response duration - Длительность импульсной характеристики
1e-10s (по умолчанию) | скаляром
Длительность импульсной характеристики, используемая для симуляции фазы шума, заданная в виде скаляра в секундах. Вы не можете задать импульсную характеристику, если усилитель нелинейен.
Примечание
Разрешение фазы профиля шума в частоте ограничено длительностью импульсной характеристики, используемой для его моделирования. Увеличьте эту длительность, чтобы улучшить точность профиля фазы шума. Предупреждение появляется, если разрешение смещения частоты шума фазы слишком велико для заданной длительности импульсной характеристики. Это сообщение также задает минимальную длительность, подходящую для необходимого разрешения
Зависимости
Чтобы включить этот параметр, очистите Automatically estimate impulse response duration.
Export - Сохраните создание фильтра в файл
кнопка
Используйте эту кнопку для сохранения создания фильтра в файл. Допустимые типы файлов .mat и .txt.
Зависимости
Чтобы включить этот параметр, установите Design method равным Butterworth или Chebyshev.

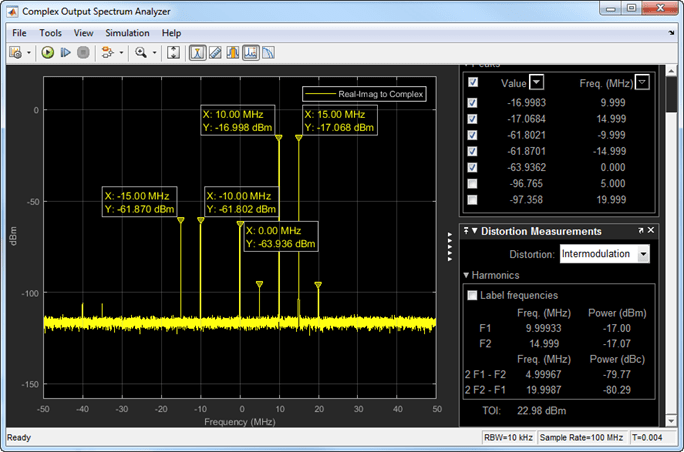

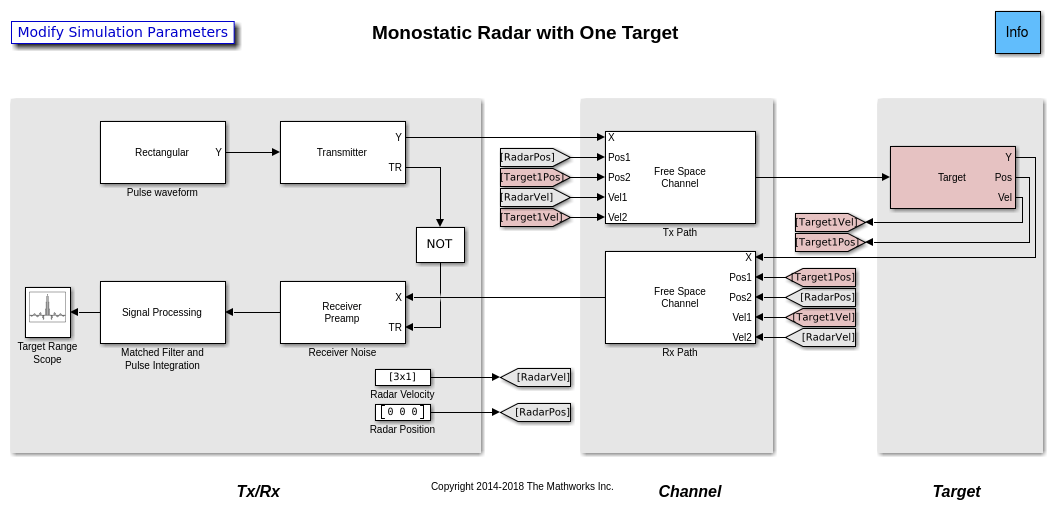

Примеры моделей
Ссылки
[1] Разави, Бехзад. Микроэлектроника РФ. Верхняя Седл-Ривер, Нью-Джерси: Prentice Hall, 2011.
[2] Гроб, Зигфрид и Линднер, Юрген, «Полином модели нелинейных усилителей», факультет информационных технологий, Университет Ульма, Германия.
