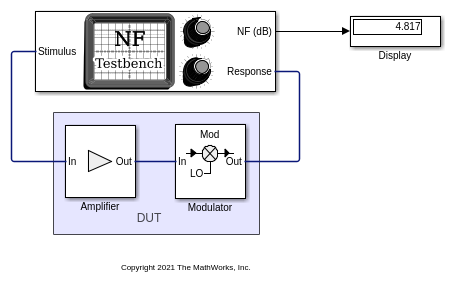

Выберите для использования внутренних блоков Configuration testbench. Очистите этот параметр, чтобы задать свои собственные блоки Configuration.

Выберите, чтобы включить моделирование шума в стимулирующем сигнале, входящем в DUT и внутри DUT. В NF testbench этот параметр навсегда отключен, потому что для значимого вычисления шума необходим стимулирующий шум.

Зависимости

Чтобы включить этот параметр, выберите Use internal Configuration block.

Входная степень в DUT, заданная как скаляр в д Бм. Можно изменить вход степени, введя значение в текстовое поле или выбрав значение с помощью ручки. Указанный вход степени представляет степень, доступную в вход портах DUT. Допустимые значения находятся между - 90 дБм и 60 dBm

Несущая частота DUT, заданная как скаляр в Гц. Входная частота должна быть больше полосы частот основной полосы.

Выходная частота DUT, заданная как скаляр в Гц. Выходная частота должна быть больше полосы частот основной полосы.

Шумовая ширина спектра входного сигнала, заданная в виде скаляра в Гц. Значение должно быть больше нуля.

Импеданс источника для измерения DUT, заданный как комплексный конечный скаляр в омах. Реальная часть импеданса должна быть положительной.

Используйте эту кнопку, чтобы очистить историю шума, используемую для внутреннего измерения шума. Когда DUT имеет начальную длительность времени урегулирования, рекомендуется очистить историю шума после этой длительности. Это улучшает точность и сходимость измерения шума.

Выберите, чтобы просмотреть спектр отклика, используя возможности спектра во время симуляции.

Выберите для внутреннего заземления и скрытия отрицательных клемм. Очистить, чтобы открыть отрицательные клеммы. Выставляя эти терминалы, можно соединить их с другими частями вашей модели.
