Точечные данные шума в усилителях и эффекты на измеренной фигуре шума

Этот пример показывает тестовая модель, чтобы описать шум, вносимый 2-портовым устройством.

Параметры данных точечного шума, Fmin,$\Gamma$ opt, и Rn, полностью опишите шум, вносимый 2-портовым устройством. Эти параметры наряду с входным сопротивлением, Zs однозначно определите измеренный шумовой рисунок устройства. Можно использовать шумовые круги, нанесенные на график Смита, чтобы показать взаимодействие между Zs и шумовой рисунок.

Измерьте фигуру шума в RF Blockset

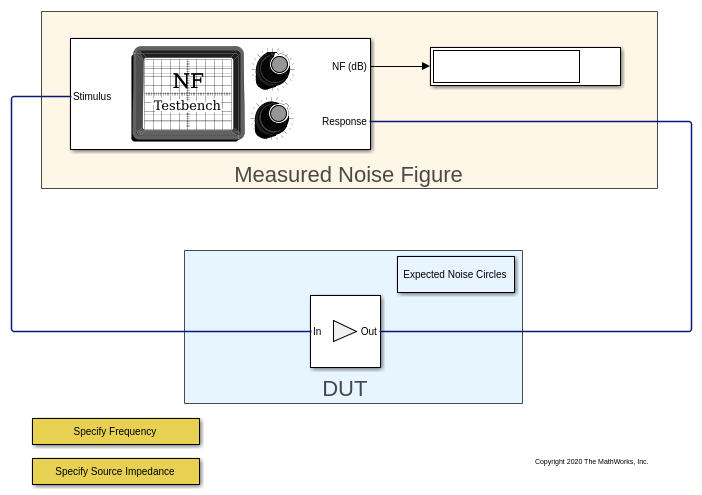

Модель Noise_figure_ex моделирует простое измерение шумового рисунка. В этой модели тестируемое устройство содержит один усилитель. Чтобы открыть модель,

open_system('Noise_figure_ex.slx')

Нажмите на кнопку Open Script перед запуском модели. Чтобы запустить модель, выберите симуляция > запуск.

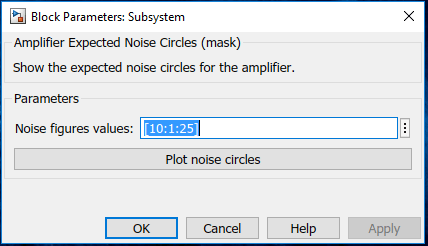

Вы видите, что отображаемое значение устанавливается на уровне 10,0 дБ от измеренного рисунка. В этом тестовом элементе параметры усилителя представляют собой простой аттенюатор на 10 дБ, согласованный с 25 Ом как на входе, так и на выходе. Из-за теплового равновесия ожидаемый рисунок аттенюатора составляет 10 дБ при согласовании, что соответствует измеренному значению. Чтобы получить более широкое представление ожидаемых значений шумового рисунка для усилителя, когда входной импеданс отклоняется от совпадающего значения 25 Ом, дважды кликните Expected Noise Circles подсистема, расположенная в непосредственной близости от усилителя:

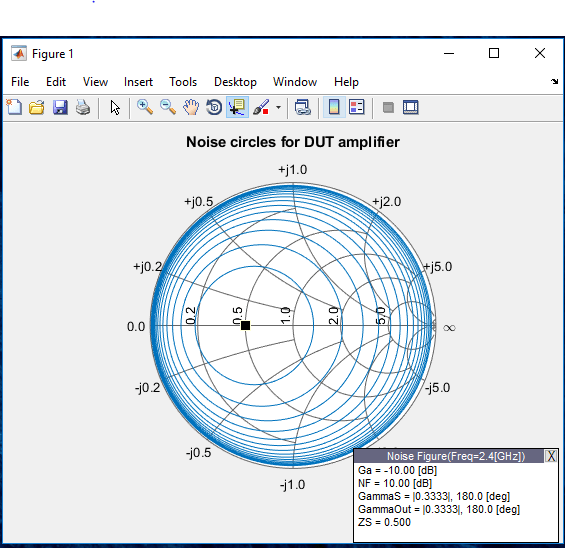

Нажмите Plot noise circles для вывода рисунка, показывающего график Смита с кругами, соответствующими значениям шумовой фигуры, заданным над кнопкой:

Значения, показанные на графике Смита, представляют ожидаемые шумовые рисунки, полученные теоретически из параметров, заданных в усилителе [1]. График Смита интерактивен, и можно поместить Data Cursor на любой круг, чтобы просмотреть соответствующий шумовой рисунок, импеданс источника (нормированный к ссылке импедансу усилителя, Z0) и другие свойства RF. Начальное положение Data Cursor соответствует точке на шумовом круге, которая наиболее близка к указанному импедансу источника. Чтобы контролировать комплексное число этого входного сопротивления источника, дважды кликните Specify Source Impedance и задайте требуемое значение в поле редактирования.

Чтобы подтвердить, что моделируемый измеренный рисунок шума соответствует теоретическим значениям, задайте ссылку импеданс от графика Смита, используя Specify Source Impedance подсистема. Еще раз запустите модель.

Измерение других радиочастотных систем

Можно заменить усилитель в модели любой другой системой RF Blockset и измерить его шумовой рисунок. В случае, если система зависит от частоты, можно изменить частоту для измерений, дважды кликнув по Specify Frequency подсистема и определение желаемой частоты. Эта частота также используется для построения графиков шумовых кругов усилителя.

Нанесенные ожидаемые шумовые круги применяются к Amplifier только блок. Нанесенные на график круги правильно захватывают все типы входов данных, заданных в усилителе, включая сеть на основе s2p и данные о шуме. Обратите внимание, что Available Gain показан в окне данных графика Смита, основан на исходных данных и игнорирует неточности, введенные методом моделирования усилителя. Построение графического изображения завершается неуспешно, если блок с именем Amplifier не существует в модели.

Использование других блоков RF Blockset

Три дополнительных способа реализации аттенюатора, заданные в усилителе:

  1. Используйте Attenuator RF Blockset блок с ослаблением 10dB, с входным и выходным импедансами, установленными на 25 Ом.

  2. Реализуйте аттенюатор с помощью трех резисторов, расположенных в T или$\pi$ топологии.

  3. Использование S-parameter блок с той же матрицей Рассеяния, используемой в усилителе. Выберите Simulate noise в блоке. Симуляция шума в пассивном блоке S-параметра учитывает резистивный шум, введенный S-параметрами.
