Switch

Двухклеммный переключатель с управлением Simulink

Библиотека:
RF Blockset/Огибающая цепи/Соединения

Описание

Блок switch моделирует два клеммных переключателя. The входа Simulink^® сигнал _Vctl управляет передачей сигнала RF Blockset™ от In терминал к Out терминал.

Если управляющее напряжение меньше порог напряжения, блок ослабляет сигнал, используя значение сопротивления, заданное в Off resistance между входом и выходом клеммами. Если управляющее напряжение больше, чем порог напряжение, блок передает сигнал, используя значение сопротивления, заданное в On resistance между входом и выходом клеммами.

Порты

Вход

расширить все

`Vctl` - Сигнал управления Simulink
скаляр

Сигнал управления Simulink, заданный как скаляр.

Типы данных: double

Параметры

расширить все

`On resistance` - На сопротивлении
`10` (по умолчанию) | положительная скалярная величина

О значении сопротивления переключателя, заданном как положительная скалярная величина в омах.

`Off resistance` - Выключенное сопротивление
`1e-6` (по умолчанию) | положительная скалярная величина

Значение выключенного сопротивления переключателя, заданное как положительная скалярная величина в омах.

`Threshold voltage` - Пороговое напряжение
`0` (по умолчанию) | скаляром

Пороговое напряжение переключателя, заданное как скаляр в вольтах.

Примеры моделей

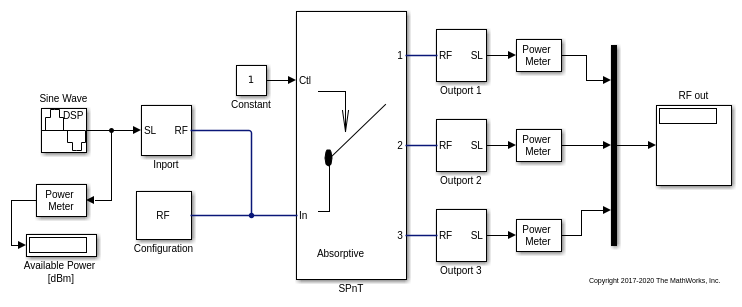

Однополюсный переключатель с тройным контактом

Пример для коммутатора SPnT; тройной бросок с одним шестом.

Подробнее о

расширить все

Зависимость напряжения и тока

Зависимость напряжения и тока для переключателя или управляемого резистора:

Если _Vctl < Vthres:
$I_{r e s} . R_{o f f} = V_{r e s}$
Если _Vctl ≥ Vthres:
$I_{r e s} . R_{o n} = V_{r e s}$

Где, _Рофф- сопротивление выключения, _{Рон -}сопротивление включения переключателя, _{Vctl -} входной сигнал Simulink, а Vthres - _{Пороговое напряжение} переключателя.

Если _Ronменьше _Роффа,и _Vctl больше или равен Vthres, переключатель _{включен.}

Если _Ronбольше _Роффа,и _Vctl больше или равен Vthres, переключатель _{отключен}.

См. также

Potentiometer | SPDT | SPST

Введенный в R2015b
