Несущая к интерференционной эффективности приемника вивер
Классическая архитектура супергетеродина фильтрует изображения перед преобразованием частоты. Напротив, приемники отклонения изображений удаляют изображения на выходе без фильтрации, но чувствительны к смещениям фазы.
Предыдущий рисунок иллюстрирует два входных сигналов в несущих
, и
что обе отличаются от частоты LO на
величину.
Микширование переводит оба входных сигналов вниз до. Идеальное отклонение изображения на заключительном этапе приемника полностью удаляет сигнал изображения с выхода.
Создайте модель с радиочастотными интерференциями

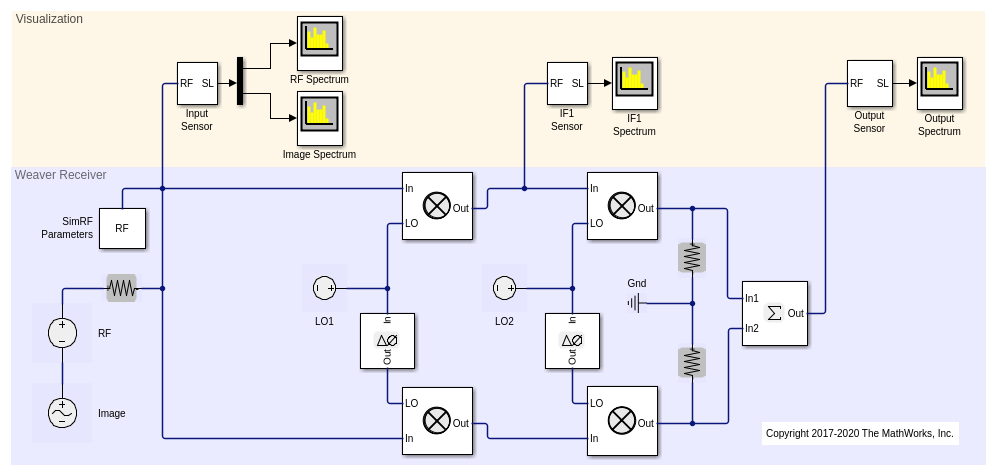

Модель ex_simrf_ir выполняет отклонение изображений с помощью архитектуры вивер. Приемник downconverts сигналы и к и на
двух последовательных этапах.
open_system('ex_simrf_ir')
Настройка окружения RF Blockset
Чтобы максимизировать эффективность, Основные тональные сигналы и параметры Гармонического порядка явно заданы в Configuration блок. Чтобы создать минимальный набор частот симуляции, в модели устанавливаются или создаются следующие несущие частоты.
- , носитель RF, равен 100 МГц.
- , изображение носителя RF относительно, равняется 200 МГц.
- , частота LO на первой стадии смешивания, равна 150 МГц.
- промежуточная частота сигнала после первого этапа смешивания равна: = 50
МГц.
частота второй стадии смешения LO равна 75 МГц.- промежуточная частота сигнала после второго этапа смешивания равна: =
25 МГц.
В этой системе каждая несущая является произведением. Самая большая несущая,, является 8-й гармоникой, поэтому установка Основных тонов на и Гармонического порядка на 8 гарантирует, что каждая несущая находится в наборе частот симуляции.
Условия решателя и настройки шума также заданы для Configuration блок:
Для типа Решатель задано значение auto. Для получения дополнительной информации о выборе решателей смотрите страницу с описанием для блока Configuration или смотрите Выбор Simulink и Simscape Solvers.
Параметр Step size установлен в 1/( mod_freq*64). Эта настройка обеспечивает пропускную способность симуляции в 64 раза большую, чем огибающие сигналов в системе.
Флажок Simulate noise установлен, поэтому окружение включает шум в симуляцию.
Просмотр выходов симуляции
Модель использует Spectrum Analyzer чтобы сгенерировать четыре графика.
Область видимости RF-спектра показывает спектр степени сигнала несущей, заданный как carriers.RF в параметре Несущие частоты Входа Sensor Outport блок.
Модуляция RF несущей является постоянной огибающей, сгенерированной Continuous Wave блок, который генерирует один пик с центром в несущей.

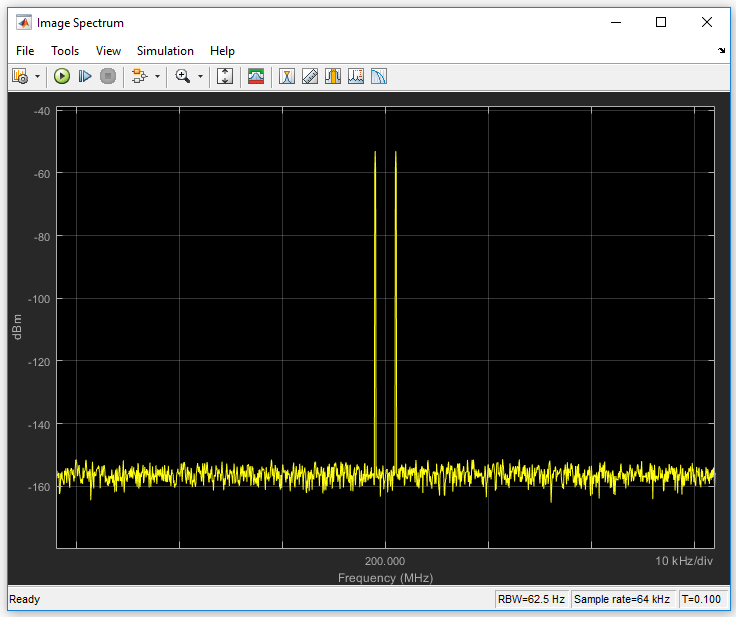

Область возможностей Image Spectrum показывает спектр степени изображения. Сигнал восстанавливается от несущей, заданный как carriers.IM в параметре Несущие частоты Входа Sensor Outport блок.
Изображение Sinusoidal Source блок генерирует двухтональный сигнал с центром в.
График возможностей IF1 спектра показывает спектр степени, центрированный на первой промежуточной частоте, измеренный между первой и второй ступенями. Датчик выводит модуляцию от несущей, заданную как carriers.IF1 в параметре Несущие частоты.

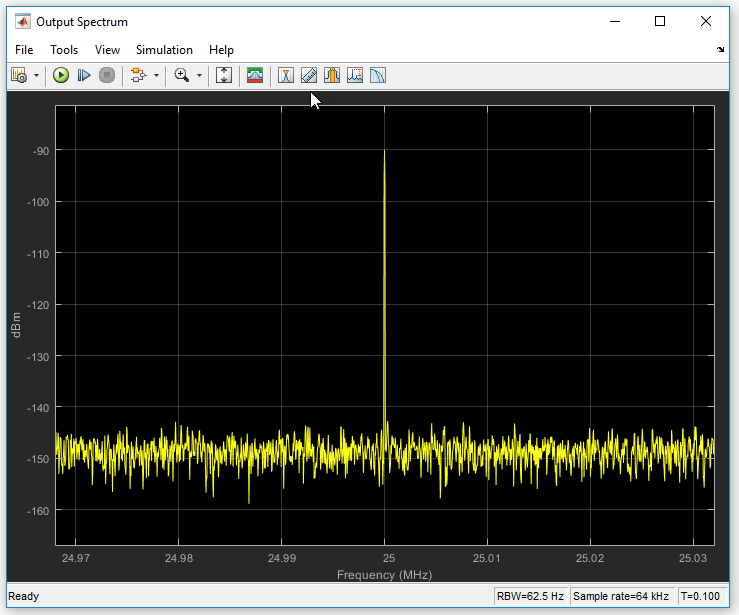

Выход спектральных возможностей показывает полные эффекты системы RF. Датчик выводит модуляцию от несущей, заданную как carriers.IF2 в параметре Несущие частоты.
Моделируйте RF и блокирующие источники
Чтобы смоделировать более устойчивые входные сигналы, можно использовать RF Blockset Inport блок для задания огибающего схемы, сгенерированного с использованием блоков из других библиотек Simulink™. Например, см. рекомендуемый пример Impact of an RF Receiver on Communication System Performance. Этот пример использует Коммуникационную систему Toolbox™, чтобы смоделировать модулированную QPSK форму волны случайных бит с RF Blockset Inport, которая вносит сигнал в окружение RF Blockset.
Симуляция смещения фазы LO
Сдвигатели фазы имеют заданные параметры сдвига фазы 90. Отклонение от этого значения приводит к смещению фазы и вызывает несовершенное отклонение изображения. Рекомендуемый пример Measuring Image Rejection Ratio in Receivers анализирует IRR архитектуры Вивера и Хартли несколько раз, вычисляя коэффициент отклонения изображения (IRR) для нескольких различных смещений фазы.
