Модулируйте квадратурные Сгенерированные модулированные сигналы с использованием модуляторов IQ
Этот пример показов, как модулировать квадратурные сгенерированные модулированные сигналы, используя два разных блока RF Blockset™. Можно использовать или идеализированный блок baseband Mixer или блок IQ Modulator огибающей схемы в вашей модели, чтобы модулировать квадратурные сгенерированные модулированные сигналы к уровню RF. Наблюдайте нарушения в модулированном выходном сигнале из-за дисбаланса усиления, перехватов третьего порядка (OIP3) и шума системы в комплексных анализаторах плотности выходной мощности и спектра выходной мощности.

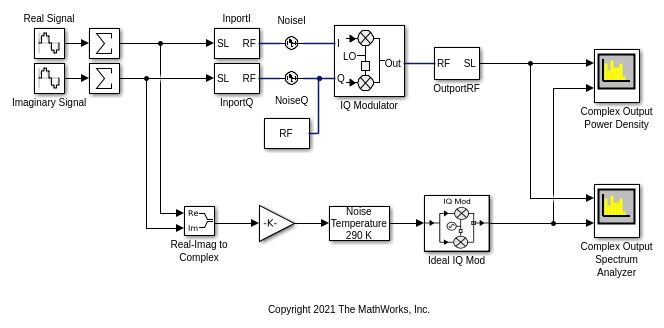

Каждый из входа синфазных и квадратурных сгенерированных модулированных сигналов состоят из двух тонов при 10 МГц и 15 МГц и степень каждого сгенерированного модулированного сигнала частот -30 дБм. При использовании блока IQ-модулятора огибающей схемы для моделирования сигнала необходимо использовать блоки Inport и Outport, чтобы задать входную и выходную частоты несущей. Явные источники шума в модели задают уровень шума в каждой ветви сигнала.
Установите параметры
Для идеализированного блока baseband Mixer
Тип смесителя -
IQ ModulatorБоковая полоса смесителя -
UpperКоэффициент усиления преобразования -
10dBIIP3 (д Бм) -
10dBmВыберите Include mixer noise
* Дисбаланс усиления I/Q (дБ) -
0.1dBШумовой рисунок (дБ) -
3.9752dB
Шумовой рисунок (дБ) вычисляется с помощью этого уравнения
(Комнатный шумовой пол, Boltmanns x 290) - dB_to_dBm - CE_IQModulator_Noise_Floor - IDBB_Mixer_Conversion_Gain
= 10 x log10 (1.3806452e-23 x 290) - 30 - 160 - 10 = 3.9752 дБ
Для блока IQ модулятора огибающей схемы
Доступная степень коэффициент усиления -
10dBЧастота локального генератора -
2GHzIP3 —
10dBmНесоответствие коэффициента усиления I/Q -
0.1dBИзоляция от LO до RF -
infdBШумовой пол -
–160дБм/ГцВыберите фильтр Add Image Reject
Поскольку входные сигналы являются сигналами сгенерированных модулированных сигналов, входной порт блокирует Carrier frequencies устанавливаются равными 0, и степень входного сигнала интерпретируется правильно. Для идеальной ветви Baseband Mixer, блок Gain с Gain равно 1/(sqrt(2) обязательно. Если входные сигналы являются комплексной полосой частот, то коэффициент усиления устанавливается на 1/2.
Запустите модель и наблюдайте за выходом блоков Спектра Analyzer.
Анализ Комплексного выхода Степени графика плотности
На графике анализатора спектра комплексной выходной степени шумовой пол сигнала составляет - 160 дБм/Гц для двух выходных сигналов OutportRF и Ideal IQ Mod.
График анализатора Комплексного выхода спектра
На графике комплексного выхода спектра показан модулированный сигнал вместе с другими тонами сигнала, создаваемыми нарушениями. Уровни выходной степени в 10 МГц и 15 МГц – 20 дБм. Уровень других выходных тональных сигналов правильен для огибающей схемы, поскольку это мультитоновый симулятор. Любые различия между модулированными сигналами, 10 МГц и 15 МГц, результат различных реализаций модели для коэффициента усиления I/Q и несоответствия фазы. Можно вычислить уровень выходной степени по этой формуле:
Output_Power_Level (dBm) = Input_Power_Level (dBm) + коэффициент усиления (dBm) = - 30 + 10 = - 20
