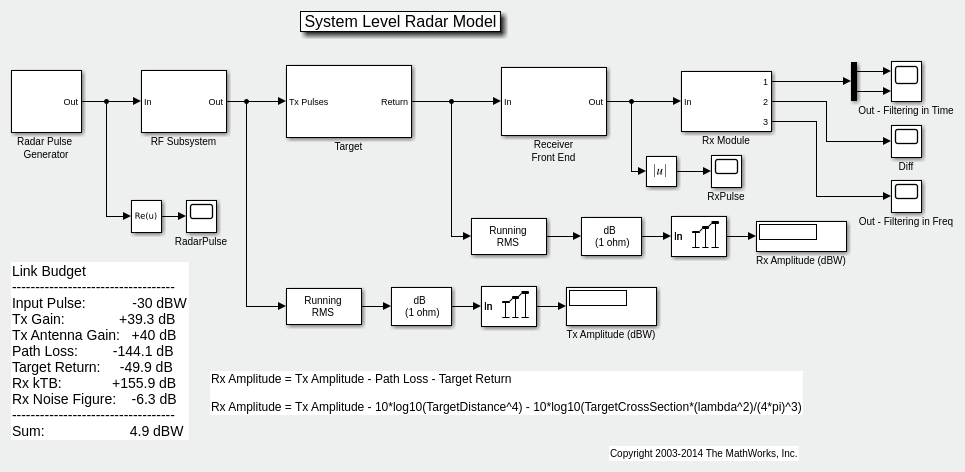

Структура примера

Этот пример содержит подсистемы, которые моделируют основные функции радиолокационной системы. Модель типична для радиолокационной системы, которая используется для обнаружения положения цели и скорости. Пример включает в себя генератор радиолокационных импульсов, подсистему RF-передатчика, представление Simulink движущейся цели, приемник RF и модуль приема (Rx Module).

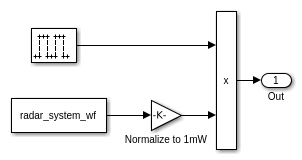

Генератор радиолокационных импульсов

Радарный Импульсный Генератор создает сигнал стреловидной частоты (сигнал щебета), который имеет 10-процентный коэффициент заполнения. Подсистема реализована с помощью блоков Simulink ® и сигнала из рабочего пространства MATLAB, который представляет сигнал щебета.

Подсистема радиочастотного передатчика

Эта Подсистема реализована как с основными блоками Simulink, так и с блоками из библиотеки RF Blockset Equivalent Baseband. Подсистема RF Blockset представляет усилитель трубы бегущей волны. Идеальная антенна реализована через блок усиления Simulink. В пределах подсистемы существуют блоки DSP System Toolbox, используемые для вычисления уровня степени сигнала сгенерированного модулированного сигнала.

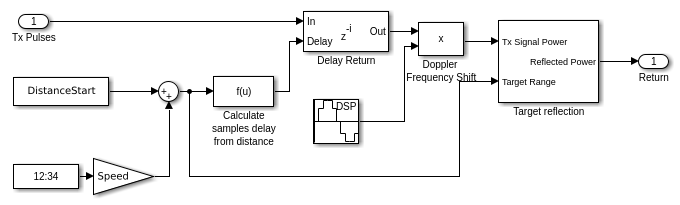

Цель

Цель реализована с помощью теоретических реализаций движущейся цели, которая полностью отражает весь падающий сигнал от своей поверхности поперечного сечения, перпендикулярной направлению движения падающих радиолокационных импульсов.

Приемник RF

Приемник RF реализован с использованием библиотеки RF Blockset Equivalent Baseband. RF-приемник является супер гетеродинным приемником. LNA является согласованным усилителем. Для соответствия широкополосного импеданса смотрите пример RF Toolbox: Проект широкополосных совпадающих сетей для усилителя. LNA представлена файлом данных Touchstone ® с шумовыми данными. Имя файла данных - samplebjt.s2p. Следом за усилителем идут поведенческие модели для полосно-пропускающего фильтра, смесителя и усилителя с высоким усилением и высоким шумом.

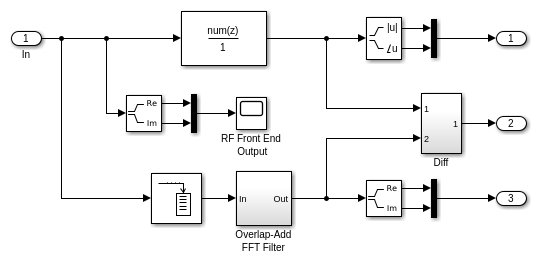

Модуль Rx

Модуль Rx в этом примере служит двум целям. Сначала модуль содержит согласованный детектор фильтра для обнаружения цели. Кроме того, этот модуль служит тестбенчем, где теоретическая реализация фильтра реализуется через блоки Simulink, выход каждого из этих фильтров сравнивается, и различие строится.

Исследование примера

Можно задать целевое сечение, целевую скорость и относительное расстояние до цели, дважды щелкнув значок Цель и задав соответствующие параметры. На достаточно больших расстояниях возврата сигнал не может быть обнаружен в шуме. Точно так же обратный сигнал не может быть обнаружен в шуме, если целевое сечение слишком мало.

Результаты и отображения

После симуляции откройте четыре интересующих графика сигналов временной области для исследования.

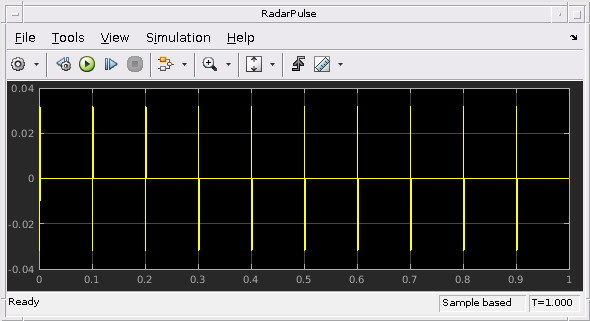

Первый график, «RadarPulse», отображает представление щебета во временной области с 10% коэффициентом заполнения.

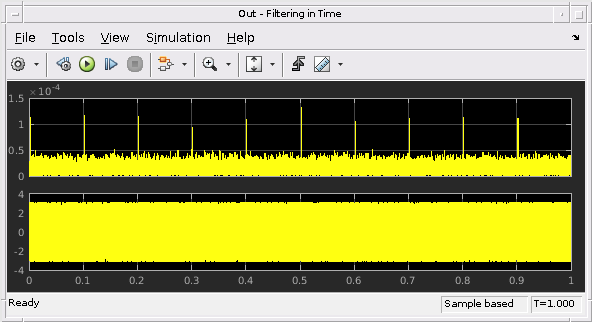

Второй график, «Out - Filtering in Time», отображает величину и фазу отфильтрованного обратного сигнала с шумом.

Третий график, «Out - Filtering in Frequency», отображает действительную и мнимую характеристику отфильтрованного обратного сигнала с шумом через идеальную реализацию фильтра.

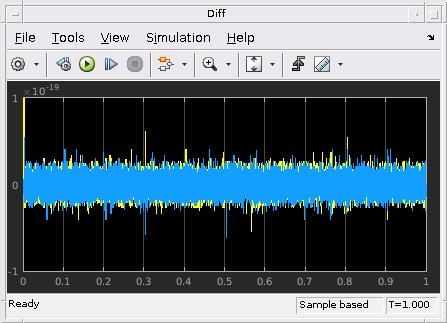

На четвертом графике, «Diff», отображается различие между результатами, полученными при вычислении результатов для графиков два и три.

В следующих блоках отображаются числовые результаты:

Блок Tx Amplitude (dBW) отображает степень, переданную в dBW.

Блок Rx Amplitude (dBW) отображает целевую обратную степень в dBW.
