Ground

Наземный несвязанный входной порт

развернуть все на странице
  • Библиотека:

  • Simulink/Обычно используемые блоки

    Simulink/Источники

    HDL-кодер/Источники

  • Ground block

Описание

Блок Ground соединяется с блоками, входные порты которых не соединяются с другими блоками. Если вы запускаете симуляцию с блоками, которые имеют несвязанные входные порты, Simulink® выдает предупреждения. Использование блока Ground для заземления этих несвязанных блоков может предотвратить эти предупреждения.

Работа с типами данных с фиксированной точкой

При работе с типами данных с фиксированной точкой могут быть образцы, когда тип данных с фиксированной точкой не может точно представлять нуль. В этих случаях блок Ground выводит ненулевое значение, которое является максимально близким к нулю. Это поведение применяется только к типам данных с фиксированной точкой с ненулевым смещением. Эти выражения являются примерами типов данных с фиксированной точкой, которые не могут представлять нуль:

  • fixdt(0, 8, 1, 1) - беззнаковый 8-битный тип с наклоном 1 и смещением 1

  • fixdt(1, 8, 6, 3) - знаковый 8-разрядный тип с наклоном 6 и смещением 3

Работа с перечисленными типами данных

При работе с перечисленными типами данных блок Ground выводит значение по умолчанию для перечисления. Это поведение применяется, будь то:

  • Перечисление может представлять нуль

  • Значение по умолчанию для перечисления равняется нулю

Если перечисляемый тип не имеет значения по умолчанию, блок Ground выводит первое значение перечисления в определении типа.

Порты

Выход

расширить все

Блок Ground выводит скалярный сигнал с нулевым значением и тем совпадающим типом данных, что и порт, с которым он соединяется.

Типы данных: single | double | half | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | string | Boolean | fixed point | enumerated | bus

Примеры моделей

Integer and Enumerated Data Type Support in the Ground Block

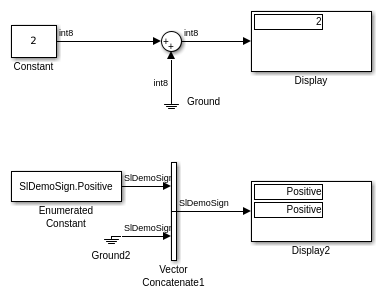

Целое число и перечисленных типов данных в блоке Ground

Используйте блок Ground для заземления входных портов блоков, которые имеют целочисленные и перечисленные типы данных.

Откройте модель
Fixed-Point Data Type Support in the Ground Block

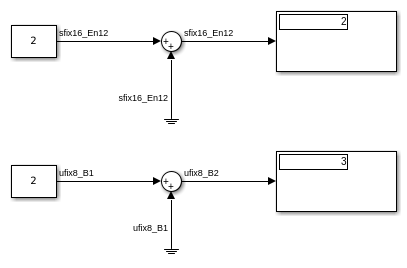

Поддержка типа данных с фиксированной точкой в блоке Ground

Используйте блок Ground для заземления входных портов блоков, которые имеют типы данных с фиксированной точкой.

Откройте модель
Double Bouncing Ball: Use of Adaptive Zero-Crossing Location

Двойной прыгающий мяч: использование адаптивного положения пересечения нулем

Выберите правильный алгоритм определения местоположения пересечения нулем на основе динамики системы. Для динамических систем Zeno или систем с сильной болтовней можно выбрать адаптивный алгоритм обнаружения пересечения нулем через панель Configure:

Откройте модель
Triggered Subsystems

Триггируемые подсистемы

Модель, показывающая триггируемые подсистемы и различные типы триггеров.

Откройте модель

Характеристики блоков

Типы данных

Boolean | bus | double | enumerated | fixed point | half | integer | single | string

Прямое сквозное соединение

no

Многомерные сигналы

yes

Сигналы переменного размера

no

Обнаружение пересечения нулем

no

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

.

Генерация кода ПЛК
Сгенерируйте структурированный текстовый код с помощью Coder™ Simulink ® PLC

.

Преобразование с фиксированной точкой
Разрабатывайте и моделируйте системы с фиксированной точкой с помощью Fixed-Point Designer™.

См. также

Темы

Представлено до R2006a

Документация Simulink
