Repeating Sequence Stair
Выход и повторение дискретной временной последовательности
- Библиотека:
Simulink/Источники
Описание
Блок Repeating Sequence Stair выводит и повторяет последовательность лестниц, заданную параметром Vector of output values. Для примера можно задать вектор следующим [3 1 2 4 1]'. Значение в Vector of output values выводится в каждом временном интервале, и затем последовательность повторяется.
Порты
Выход
Параметры
Главный
Vector of output values - Вектор выходных значений
[3 1 4 2 1].' (по умолчанию) | вектор
Укажите вектор, содержащий значения повторяющейся лестничной последовательности.
Программное использование
Параметры блоков: OutValues |
| Тип: Вектор символов |
| Значения: вектор |
По умолчанию: [3 1 4 2 1].' |
Sample time - Временной интервал между выборками
-1 (по умолчанию) | скаляром
Задайте временной интервал между выборками. Чтобы наследовать шаг расчета, установите этот параметр равным -1. Дополнительные сведения см. в разделе «Задание шага расчета».
Программное использование
Параметры блоков: tsamp |
| Тип: Вектор символов |
| Значения: скаляр |
По умолчанию: '-1' |
Атрибуты сигнала
Output minimum - Минимальное выходное значение для проверки области значений
[] (по умолчанию) | скаляром
Более низкое значение выходной области значений, который Simulink® проверки.
Simulink использует минимум для выполнения:
Проверка области значений параметров (см. «Задание минимальных и максимальных значений для параметров блоков») для некоторых блоков.
Проверка области значений симуляции (см. «Задание диапазонов сигнала» и «Включение проверки области значений симуляции»).
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация кода, который вы генерируете из модели. Эта оптимизация может удалить алгоритмический код и повлиять на результаты некоторых режимов симуляции, таких как SIL или режим external mode. Для получения дополнительной информации смотрите Оптимизировать используя указанные минимальное и максимальное значения (Embedded Coder).
Примечание
Output minimum не насыщает или не зажимает фактический выходной сигнал. Вместо этого используйте блок Saturation.
Программное использование
Параметры блоков: OutMin |
| Тип: Вектор символов |
Значения: '[ ]'| скаляр |
По умолчанию: '[ ]' |
Output maximum - Максимальное выходное значение для проверки области значений
[] (по умолчанию) | скаляром
Верхнее значение выходной области значений, который Simulink проверяет.
Simulink использует максимальное значение для выполнения:
Проверка области значений параметров (см. «Задание минимальных и максимальных значений для параметров блоков») для некоторых блоков.
Проверка области значений симуляции (см. «Задание диапазонов сигнала» и «Включение проверки области значений симуляции»).
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация кода, который вы генерируете из модели. Эта оптимизация может удалить алгоритмический код и повлиять на результаты некоторых режимов симуляции, таких как SIL или режим external mode. Для получения дополнительной информации смотрите Оптимизировать используя указанные минимальное и максимальное значения (Embedded Coder).
Примечание
Output maximum не насыщает или не зажимает фактический выходной сигнал. Вместо этого используйте блок Saturation.
Программное использование
Параметры блоков: OutMax |
| Тип: Вектор символов |
Значения: '[ ]'| скаляр |
По умолчанию: '[ ]' |
Output data type - Задайте тип выходных данных
double (по умолчанию) | Inherit: Inherit via back propagation | single | int8 | int32 | uint32 | int64 | uint64 | fixdt(1,16,2^0,0) | <data type expression> | ...
Выберите тип данных для выхода. Тип может быть унаследован, задан непосредственно или выражен как объект типа данных, такой как Simulink.NumericType.
Нажмите кнопку Show data type assistant
, чтобы отобразить Data Type Assistant, которая помогает вам задать атрибуты type данных. Для получения дополнительной информации смотрите Задать типы данных Используя Data Type Assistant.
Программное использование
Параметры блоков: OutDataTypeStr |
| Тип: Вектор символов |
Значения: 'Inherit: Inherit via back propagation' | 'single' | 'int8' | 'uint8' | int16 | 'uint16' | 'int32' | 'uint32' | 'int64' | 'uint64' | fixdt(1,16,0) | fixdt(1,16,2^0,0) | fixdt(1,16,2^0,0) | '<data type expression>' |
По умолчанию: 'Double' |
Lock output data type setting against changes by the fixed-point tools - Предотвратить переопределение типов данных инструментами с фиксированной точкой
off (по умолчанию) | on
Выберите, чтобы заблокировать настройку типа выходных данных этого блока от изменений с помощью Fixed-Point Tool и Fixed-Point Advisor. Для получения дополнительной информации смотрите Использование настройки типа выходных данных блокировки (Fixed-Point Designer).
Программное использование
Параметры блоков: LockScale |
| Тип: Вектор символов |
Значения: 'off' | 'on' |
По умолчанию: 'off' |

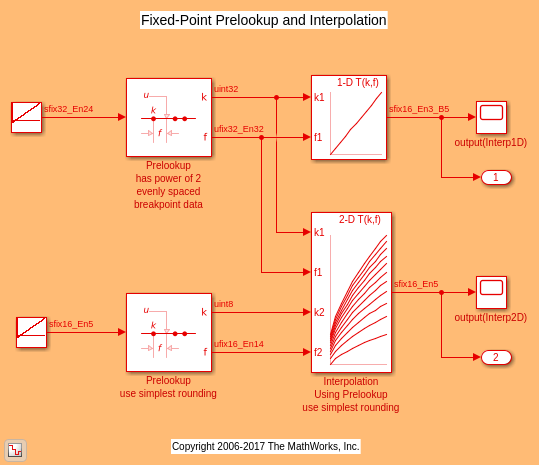

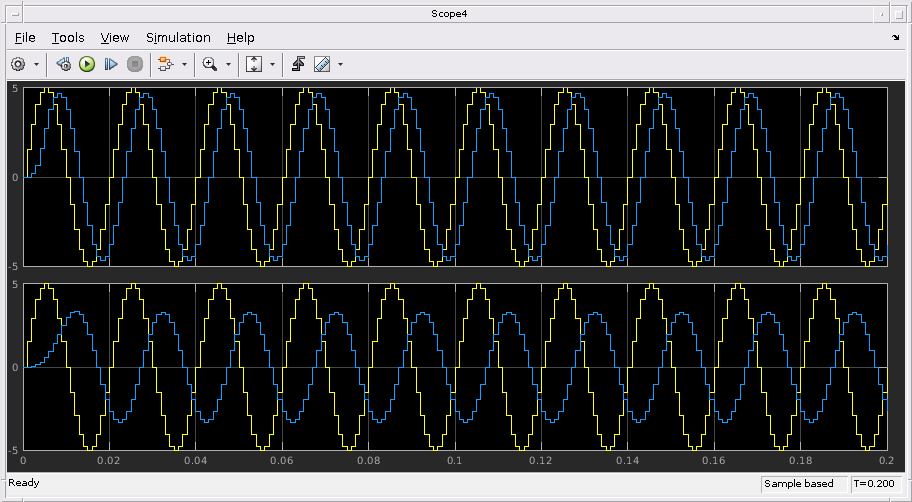

Примеры моделей
Характеристики блоков
Типы данных |
|
Прямое сквозное соединение |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Обнаружение пересечения нулем |
|
