Добавьте порт сброса в подсистему
Порты и подсистемы
Блок Reset, помещенный на корневом уровне блока Subsystem, добавляет к блоку порт управления. Когда триггерный сигнал сброса возникает на сигнале, соединенном с портом, состояния блока подсистемы сбрасываются на свои начальные условия.
Reset trigger type - Выберите тип события триггераlevel (по умолчанию) | rising | falling | either | level holdВыберите тип триггерного сигнала, который сбрасывает состояния блока подсистемы.

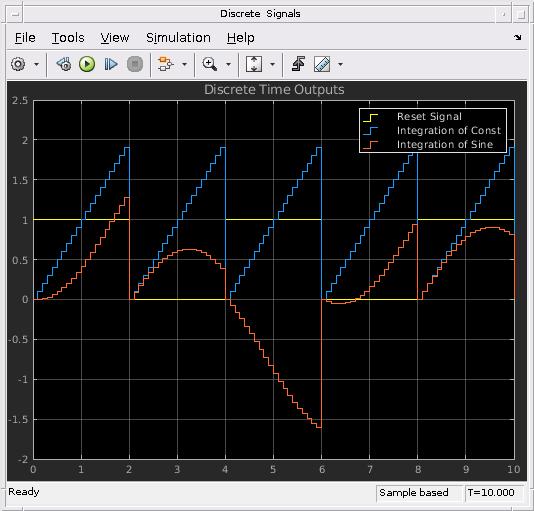

levelСбросьте состояния блока, когда триггерный сигнал ненулевый на текущем временном шаге или изменяется с ненулевого на предыдущем временном шаге на нуль на текущем временном шаге.

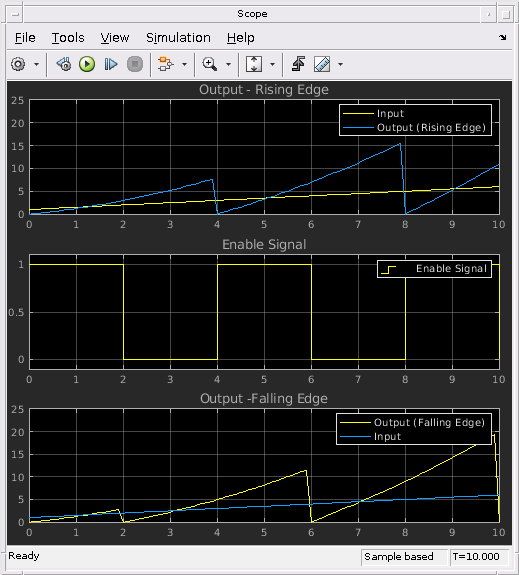

risingСбросьте состояния блока, когда триггерный сигнал повысится с нуля до положительного значения или с отрицательного до положительного значения.
fallingСбросьте состояния блока, когда триггерный сигнал падает с положительного значения на нуль или с положительного на отрицательное значение.
eitherСбросьте состояния блока, когда сигнал триггера изменится с нуля на ненулевое значение или изменит знак.
level holdСбросьте состояния блока, когда триггерный сигнал ненулевой на текущем временном шаге.
Параметры блоков: ResetTriggerType |
| Тип: Вектор символов |
Значение: 'level' | 'rising' | 'falling' | 'either' | 'level hold' |
По умолчанию: 'level' |
Propagate sizes of variable-size signals - Выберите, когда распространить сигнал переменного размераDuring execution (по умолчанию) | Only when enablingВыберите, когда распространить сигнал переменного размера.
During executionРаспространяйте сигналы переменного размера на каждом временном шаге.
Only when resettingРаспространите сигналы переменного размера при сбросе блока Subsystem, содержащего блок Reset порта. Когда вы выбираете эту опцию, шаг расчета должна быть периодической.
Параметры блоков:
PropagateVarSize |
| Тип: Вектор символов |
Значение:
'During execution''Only when resetting' |
По умолчанию:
'During execution' |
Enable zero-crossing detection - Управление обнаружением пересечения нулемУправляйте обнаружением пересечения нулем.
наОбнаружение пересечений нуля.
прочьНе обнаруживайте пересечения нуля.
Параметры блоков:
ZeroCross |
| Тип: Вектор символов |
Значение:
'on''off' |
По умолчанию:
'on' |
