Selector

Выберите входные элементы из векторного, матричного или многомерного сигнала

Библиотека:
Simulink/Маршрутизация сигнала
HDL-кодер/сигнальная маршрутизация

Описание

Блок Selector генерирует в качестве вывода выбранные или переупорядоченные элементы входного вектора, матрицы или многомерного сигнала.

На основе значения, введенного для параметра Number of input dimensions, отображается таблица настроек индексации. Каждая строка таблицы соответствует одному из входных размерностей в Number of input dimensions. Для каждой размерности вы задаете элементы сигнала, с которыми нужно работать. Задайте векторный сигнал как 1-D сигнал и матричный сигнал как 2-D сигнал. Когда вы конфигурируете блок Selector для многомерных операций с сигналом, значок блока меняется.

Например, предположим, что сигнал 6-D с одним основанным режимом индекса. Таблица диалогового окна Selector блока изменяется таким образом, чтобы включать по одной строке для каждой размерности. Если вы задаете размерности как показано в следующей таблице, выход следующий Y = U(1:end,2:6,[1 3 5],Idx4:Idx4+7,Idx5,Idx6(1):Idx6(2)), где Idx4, Idx5, и Idx6 являются индексы портами для размеров 4, 5 и 6.

Ряд	Опция индекса	Индекс	Выход
1	`Select all`
2	`Starting index (dialog)`	`2`	`5`
3	`Index vector (dialog)`	`[1 3 5]`
4	`Starting index (port)`		`8`
5	`Index vector (port)`
6	`Starting and ending indices (port)`

Можно использовать массив шин в качестве входного сигнала к блоку Selector. Для получения дополнительной информации об определении и использовании массива шин смотрите Group Nonvirtual Buses in Arrays of Buses.

Порты

Вход

расширить все

`Port_1` - Входной сигнал
скалярный | векторный | матричный | многомерный

Входной сигнал и источник элементов к выходному сигналу.

`IndxN` — `N`th сигнал индекса
скаляр | вектор | матрица

Внешний порт, задающий индекс для выбора соответствующего выходного элемента.

Зависимости

Чтобы включить внешний порт индекса, в соответствующей строке Index Option таблицы установите Index Option равным Index vector (port), Starting index (port), или Starting and ending indices (port).

Выход

расширить все

`Port_1` - Выходной сигнал
скалярный | векторный | матричный | многомерный

Выходной сигнал, формируемый из выбранных или переупорядоченных элементов входного сигнала.

Параметры

расширить все

`Number of input dimensions` - Количество размерностей входного сигнала
`1` (по умолчанию) | целое число

Задает количество размерностей входного сигнала.

Программное использование

Параметры блоков: NumberOfDimensions

Тип: Вектор символов

Значения: integer

По умолчанию: '1'

`Index mode` - Индекс
`One-based` (по умолчанию) | `Zero-based`

Задает режим индексации. Если One-based выбран, индекс 1 задает первый элемент входного вектора. Если Zero-based выбран, индекс 0 задает первый элемент входного вектора.

Программное использование

Параметры блоков: IndexMode

Тип: Вектор символов

Значения: 'One-based' | 'Zero-based'

По умолчанию: 'One-based'

`Index Option` - Индексный метод для элементов
`Index vector (dialog)` (по умолчанию) | `Select all` | `Index vector (port)` | `Starting index (dialog)` | `Starting index (port)` | `Starting and ending indices (port)`

Определяет по размерности, как элементы сигнала должны индексироваться. В списке выберите:

Select all
Строение не требуется. Все элементы выбраны.
Index vector (dialog)
Включает столбец Index. Введите вектор индексов элементов. Не выбирайте эту опцию, когда входной сигнал переменного размера.
Index vector (port)
Строение не требуется.
Starting index (dialog)
Включает Index и Output Size столбцы. Введите начальный индекс области значений элементов для выбора в столбце Index и количество элементов для выбора в столбце Output Size. Не выбирайте эту опцию, когда входной сигнал переменного размера.
Starting index (port)
Включает столбец Output Size. Введите количество элементов, выбираемых в столбце Output Size.

Starting and ending indices (port)
Строение не требуется.
Использование этой опции приводит к выходному сигналу переменного размера. Когда вы обновляете, выход размерности устанавливается так же, как и входной сигнал размерности. Во время выполнения выхода размерности обновляется на основе сигнала, подающего индекс.
При логгировании данных выходного сигнала не выбранные сигналы заполняются значениями NaN.

При необходимости отображаются Index и Output Size столбцы.

Программное использование

Параметры блоков: IndexOptionArray

Тип: Вектор символов

По умолчанию: 'Index vector (dialog)'

`Index` - Индекс элементов
`1` (по умолчанию) | целое число

Если Index Option Index vector (dialog)введите индекс каждого интересующего элемента.

Если Index Option Starting index (dialog)введите начальный индекс области значений выбираемых элементов.

Программное использование

Параметры блоков: IndexParamArray

Тип: Вектор символов

Значения: массив ячеек

По умолчанию: '{ }'

`Output Size` - Ширина выходного сигнала блока
`1` (по умолчанию) | целое число

Задает ширину выходного сигнала блока.

Программное использование

Параметры блоков: OutputSizeArray

Тип: Вектор символов

Значения: массив ячеек

По умолчанию: '{ }'

`Input port size` - Ширина входного сигнала
`3` (по умолчанию) | целое число

Задайте ширину входного сигнала блока для 1-D сигналов. Введите -1 унаследовать от приводного блока.

Программное использование

Параметры блоков: InputPortWidth

Тип: Вектор символов

Значения: integer

По умолчанию: '1'

`Sample time` - Задайте время расчета как значение, отличное от `-1`
`-1` (по умолчанию) | скалярный вектор |

Задайте шаг расчета как значение, отличное от -1. Для получения дополнительной информации см. Раздел «Задание шага расчета».

Зависимости

Этот параметр не отображается, если он явно не установлен на значение, отличное от -1. Для получения дополнительной информации смотрите Блоки, для которых шаг расчета не рекомендован.

Программное использование

Параметры блоков: SampleTime

Тип: Вектор символов

Значения: скаляр или вектор

По умолчанию: '-1'

Примеры моделей

Опции индекса с селекторным блоком

Два блока Selector с одинаковым типом входных сигналов, но двумя различными настройками Опции Индекса.

Откройте модель

Основные операции сигнала переменного размера

Как могут быть сгенерированы сигналы переменного размера. Он также иллюстрирует некоторые операции, которые могут быть применены к ним. Цель этого примера состоит в том, чтобы ввести основные операции, сопоставленные с сигналами переменного размера.

Откройте модель

Многомодовый сигнал переменного размера

Как использовать различные режимы работы, чтобы соответствовать различным размерам сигнала.

Откройте модель

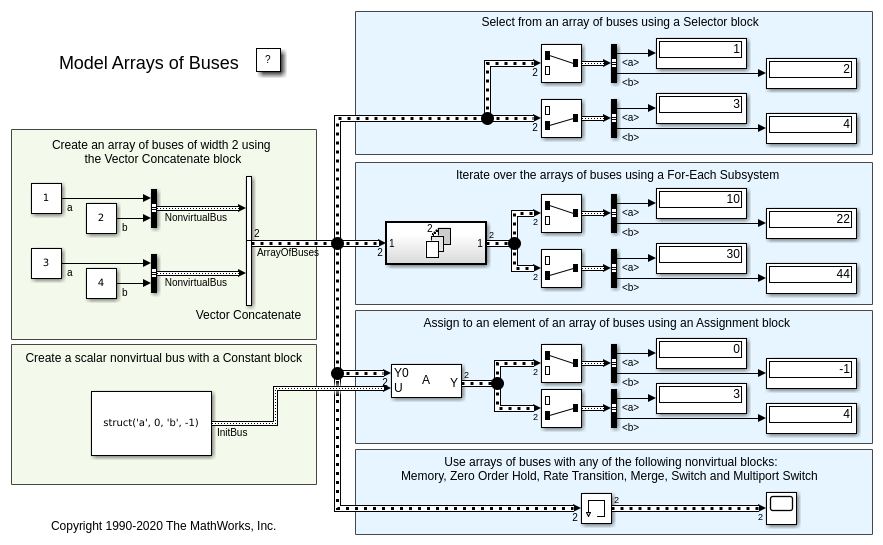

Моделируйте массивы шин

Используйте массивы шин для компактного представления структурированных данных.

Откройте модель

Характеристики блоков

Типы данных	`Boolean` \| `double` \| `enumerated` \| `fixed point` \| `half` \| `integer` \| `single`
Прямое сквозное соединение	`no`
Многомерные сигналы	`yes`
Сигналы переменного размера	`yes`
Обнаружение пересечения нулем	`no`

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

Генерация HDL-кода
Сгенерируйте Verilog и VHDL код для FPGA и ASIC проектов с использованием HDL- Coder™.

HDL Coder™ предоставляет дополнительные опции строения, которые влияют на реализацию HDL и синтезированную логику.

Архитектура HDL

Этот блок имеет одну архитектуру HDL по умолчанию.

Свойства блоков

Общая информация
ConstrainedOutputPipeline	Количество регистров для размещения на выходах путем перемещения существующих задержек в рамках вашего проекта. Распределённая конвейеризация не перераспределяет эти регистры. Значение по умолчанию является `0`. Для получения дополнительной информации смотрите ConstrainedOutputPipeline (HDL Coder).
InputPipeline	Количество входных этапов конвейера для вставки в сгенерированный код. Распределённая конвейеризация и ограниченная выходная конвейеризация могут перемещать эти регистры. Значение по умолчанию является `0`. Для получения дополнительной информации смотрите InputPipeline (HDL Coder).
OutputPipeline	Количество выходных этапов конвейера для вставки в сгенерированный код. Распределённая конвейеризация и ограниченная выходная конвейеризация могут перемещать эти регистры. Значение по умолчанию является `0`. Для получения дополнительной информации смотрите OutputPipeline (HDL Coder).

Собственная переменная с плавающей точкой
LatencyStrategy	Задайте, сопоставлять ли блоки в вашем проекте `inherit`, `Max`, `Min`, или `Zero` для оператора с плавающей точкой. Значение по умолчанию является `inherit`. См. также LatencyStrategy (HDL Coder).

Комплексные данные

Этот блок поддерживает генерацию кода для сложных сигналов.
