Width

Выход ширина входа вектора

развернуть все на странице
  • Библиотека:

  • Атрибуты Simulink/Signal

  • Width block

Описание

Блок Width генерирует как выход ширину своего входного вектора.

Можно использовать массив шин в качестве входного сигнала к блоку Width. Для получения дополнительной информации об определении и использовании массива шин смотрите Group Nonvirtual Buses in Arrays of Buses.

Порты

Вход

расширить все

Входной сигнал, заданный как скаляр, вектор, матрица или N-D массив.

Типы данных: single | double | half | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | string | Boolean | fixed point | enumerated | bus

Выход

расширить все

Выход - это ширина входного сигнала, заданная как скаляр.

Типы данных: single | double | half | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | fixed point

Параметры

расширить все

Укажите тип выходных данных, который будет таким же, как и вход, или наследовать тип данных путем обратного распространения. Можно также указать встроенный тип данных из выпадающего списка в параметре Output data type.

Программное использование

Параметры блоков: OutputDataTypeScalingMode
Тип: Вектор символов
Значения: 'Choose intrinsic data type' | 'Inherit via back propagation' | 'All ports same datatype'
По умолчанию: 'Choose intrinsic data type'

Этот параметр видим, когда вы выбираете Choose intrinsic data type для Output data type mode. Выберите встроенный тип данных из раскрывающегося списка.

Программное использование

Параметры блоков: DataType
Тип: Вектор символов
Значения: 'double' | 'single' | 'int8' | 'uint8' | 'int16' | 'uint16' | 'int32' | 'uint32'
По умолчанию: 'double'

Примеры моделей

Variable-Size Signal Basic Operations

Основные операции сигнала переменного размера

Как могут быть сгенерированы сигналы переменного размера. Он также иллюстрирует некоторые операции, которые могут быть применены к ним. Цель этого примера состоит в том, чтобы ввести основные операции, сопоставленные с сигналами переменного размера.

Откройте модель

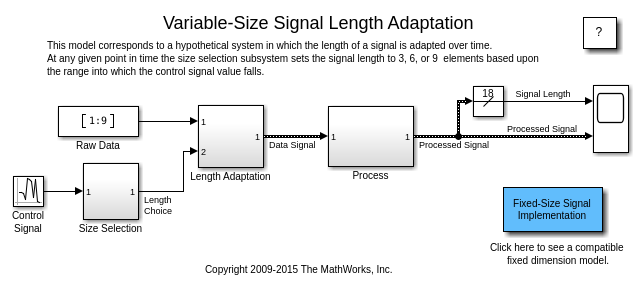

Variable-Size Signal Length Adaptation

Адаптация длины сигнала переменного размера

Модель, показывающая, как изменить длину сигнала с течением времени.

Откройте модель

Характеристики блоков

Типы данных

Boolean | bus | double | enumerated | fixed point | half | integer | single | string

Прямое сквозное соединение

yes

Многомерные сигналы

yes

Сигналы переменного размера

yes

Обнаружение пересечения нулем

no

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

.

Преобразование с фиксированной точкой
Разрабатывайте и моделируйте системы с фиксированной точкой с помощью Fixed-Point Designer™.

См. также

Темы

Представлено до R2006a
