XY Graph

Отобразите график X-Y сигналов с помощью графического окна MATLAB

Библиотека:
Simulink/Раковины
HDL-кодер/приемники

Описание

Блок XY Graph отображает график X-Y своих входов в MATLAB^® окно рисунка.

Блок имеет два скалярных входа. Блок строит графики данных с первого входа (направление x) на основе данных со второго входа (направление y). (Описание порядка расположения портов для различных ориентаций блоков см. в разделе Расположение портов после вращения или разворота.) Этот блок полезен для исследования предельных циклов и других данных о двух состояниях. Данные за пределами заданной области не появляются.

Для каждого блока окна рисунка XY в модели в начале симуляции появляется График.

Примечание

Блок XY Graph не поддерживает шаг назад в симуляции.

Порты

Вход

расширить все

`Port_1` - Значения оси X
скаляр

Постройте график входа как x значения на графике X-Y. Описание порядка расположения портов для различных ориентаций блоков см. в разделе Расположение портов после вращения или отражения.

`Port_2` - Значения оси Y
скаляр

Постройте график входа как y значения на графике X-Y. Описание порядка расположения портов для различных ориентаций блоков см. в разделе Расположение портов после вращения или отражения.

Параметры

расширить все

`X-min` - Минимум x
`-1` (по умолчанию) | вещественное число

Задайте минимальное x значение оси. Данные ниже минимального x игнорируются.

Программное использование

Параметры блоков: xmin

Тип: Вектор символов

Значения: действительное число

По умолчанию: '-1'

`X-max` - Максимум X
`1` (по умолчанию) | вещественное число

Задайте максимальное x значение оси. Данные выше максимального x игнорируются.

Программное использование

Параметры блоков: xmax

Тип: Вектор символов

Значения: действительное число

По умолчанию: '1'

`Y-min` - Минимум y
`-1` (по умолчанию) | вещественное число

Задайте минимальное y значение оси. Данные ниже минимального y игнорируются.

Программное использование

Параметры блоков: ymin

Тип: Вектор символов

Значения: действительное число

По умолчанию: '-1'

`Y-max` - Максимум Y
`1` (по умолчанию) | вещественное число

Задайте максимальное y значение оси. Данные выше максимального y игнорируются.

Программное использование

Параметры блоков: ymax

Тип: Вектор символов

Значения: действительное число

По умолчанию: '1'

`Sample time` - Шаг расчета
`-1` (по умолчанию) | положительное число

Задайте временной интервал между выборками. Чтобы наследовать шаг расчета, установите этот параметр равным -1. Для получения дополнительной информации см. Раздел «Задание шага расчета».

Программное использование

Параметры блоков: st

Тип: Вектор символов

Значения: '-1' (для унаследованного) | положительное число

По умолчанию: '-1'

Примеры моделей

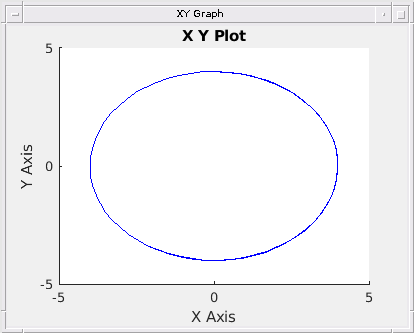

Рисование окружности графика XY

Строит график круга в Simulink с помощью блока XY Graph.

Характеристики блоков

Типы данных	`Boolean` \| `double` \| `enumerated` \| `fixed point` \| `integer` \| `single`
Прямое сквозное соединение	`no`
Многомерные сигналы	`no`
Сигналы переменного размера	`no`
Обнаружение пересечения нулем	`no`

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

Этот блок может использоваться для симуляции видимости в системах, которые генерируют код, но не входит в сгенерированный код.

Генерация HDL-кода
Сгенерируйте Verilog и VHDL код для FPGA и ASIC проектов с использованием HDL- Coder™.

Этот блок может использоваться для симуляции видимости в подсистемах, которые генерируют HDL-код, но не входит в аппаратную реализацию.

Генерация кода ПЛК
Сгенерируйте структурированный текстовый код с помощью Coder™ Simulink ® PLC

Этот блок может использоваться для симуляции видимости в системах, которые генерируют код ПЛК, но не входит в сгенерированный код.

Преобразование с фиксированной точкой
Разрабатывайте и моделируйте системы с фиксированной точкой с помощью Fixed-Point Designer™.

Этот блок принимает вход с фиксированной точкой, но преобразует его в double для отображения.
