Покрытие для S-функций

Открыть скрипт

В этом примере показано, как настроить S-функцию, сгенерированную с помощью Legacy Code Tool, для совместимости с покрытием. Этот инструмент model coverage поддерживает S-функции, которые:

  • Сгенерирован с помощью Legacy Code Tool, с def.Options.supportCoverage установлено на true,

  • Сгенерирован с помощью SFunctionBuilder, с поддержкой Enable для покрытия, выбранной на вкладке Build Info диалогового окна SFunctionBuilder, или

  • Скомпилирован с slcovmex функция.

Откройте модель примера

Пример модели, sldemo_lct_bus содержит S-функцию, сгенерированную с помощью Legacy Code Tool. S-Function имеет конструкции, которые получают решение, условие и покрытие MCDC.

Откройте sldemo_lct_bus

Сконфигурируйте S-функцию, чтобы она была совместима с покрытием модели

Устаревший исходный код в файлах counterbus.h, и counterbus.c реализует тот же алгоритм, что и в sldemo_lct_bus/slCounter. Структура данных Legacy Code Tool определяется следующим образом:

load_system('sldemo_lct_bus');

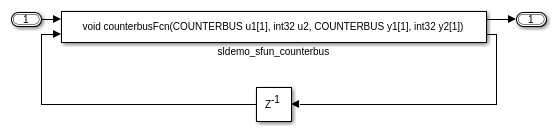

open_system('sldemo_lct_bus/TestCounter');

def = legacy_code('initialize');
def.SFunctionName = 'sldemo_sfun_counterbus';
def.OutputFcnSpec = 'void counterbusFcn(COUNTERBUS u1[1], int32 u2, COUNTERBUS y1[1], int32 y2[1])';
def.HeaderFiles   = {'counterbus.h'};
def.SourceFiles   = {'counterbus.c'};

Чтобы сделать эту S-функцию совместимой с покрытием модели, включите следующую опцию:

def.Options.supportCoverage = true;

Сгенерируйте и скомпилируйте S-функцию с помощью legacy_code функция:

legacy_code('generate_for_sim', def);

### Start Compiling sldemo_sfun_counterbus
mex -I/tmp/BR2021ad_1584584_202060/publish_examples1/tpa9509758/ex71096464 -c /tmp/BR2021ad_1584584_202060/publish_examples1/tp438bf0f9_a744_4c20_a329_0aa6dadb7a90/counterbus.c -outdir /tmp/BR2021ad_1584584_202060/publish_examples1/tp0f052955_9f8e_42d9_86e4_5667cf6e9785
Building with 'gcc'.
MEX completed successfully.
mex -I/tmp/BR2021ad_1584584_202060/publish_examples1/tpa9509758/ex71096464 /tmp/BR2021ad_1584584_202060/publish_examples1/tp438bf0f9_a744_4c20_a329_0aa6dadb7a90/tp786a8d90_ef55_4d26_afc1_30ac77bbc943.c /tmp/BR2021ad_1584584_202060/publish_examples1/tp0f052955_9f8e_42d9_86e4_5667cf6e9785/counterbus.o -L/mathworks/devel/bat/BR2021ad/build/matlab/bin/glnxa64 -lmwsl_sfcn_cov_bridge -output sldemo_sfun_counterbus
Building with 'gcc'.
MEX completed successfully.
mex -I/tmp/BR2021ad_1584584_202060/publish_examples1/tpa9509758/ex71096464 -c /tmp/BR2021ad_1584584_202060/publish_examples1/tpa9509758/ex71096464/counterbus.c -outdir /tmp/BR2021ad_1584584_202060/publish_examples1/tp0f052955_9f8e_42d9_86e4_5667cf6e9785
Building with 'gcc'.
MEX completed successfully.
mex -I/tmp/BR2021ad_1584584_202060/publish_examples1/tpa9509758/ex71096464 /tmp/BR2021ad_1584584_202060/publish_examples1/tp438bf0f9_a744_4c20_a329_0aa6dadb7a90/sldemo_sfun_counterbus.c /tmp/BR2021ad_1584584_202060/publish_examples1/tp438bf0f9_a744_4c20_a329_0aa6dadb7a90/tpbc5c223c_ef2b_492d_920f_4b0308376c2a.c /tmp/BR2021ad_1584584_202060/publish_examples1/tp438bf0f9_a744_4c20_a329_0aa6dadb7a90/tpb8601e3c_deec_4336_9def_b12a978f7849.c /tmp/BR2021ad_1584584_202060/publish_examples1/tp0f052955_9f8e_42d9_86e4_5667cf6e9785/counterbus.o -L/mathworks/devel/bat/BR2021ad/build/matlab/bin/glnxa64 -lmwsl_sfcn_cov_bridge -output sldemo_sfun_counterbus
Building with 'gcc'.
MEX completed successfully.
### Finish Compiling sldemo_sfun_counterbus
### Exit

Включите покрытие S-функции

Чтобы включить набор данных о покрытии для S-функций, выберите C/C + + S-Functions в панели Coverage диалогового окна Configurations Parameters. Также установите опцию через командную строку:

set_param('sldemo_lct_bus',...
          'CovMetricStructuralLevel', 'MCDC',...
          'RecordCoverage', 'on',...
          'CovSFcnEnable', 'on'...
          );

Запустите симуляцию и составьте отчет о покрытии

Если вы включите набор данных о покрытии, информация о покрытии автоматически регистрируется при моделировании модели. В конце симуляции можно сгенерировать HTML с информацией о покрытии, который отображается во встроенном веб-браузере MATLAB ®.

sim('sldemo_lct_bus', 'StopTime', '20');
cvhtml('coverageResults', covdata);

Извлечение информации из объектов данных покрытия

The cvdata объект может использоваться, чтобы извлечь информацию о покрытии для S-функций, так же как и любой другой поддерживаемый элемент модели. Для образца, decisioninfo команда извлекает информацию о покрытии из пути блока или указателя на блок. Выход является вектором, содержащим удовлетворенные и общие результаты для одного объекта модели.

cov = decisioninfo(covdata, 'sldemo_lct_bus/TestCounter/sldemo_sfun_counterbus')

cov =

     3     4

Затем эта информация о покрытии используется для вычисления процента покрытых объектов модели:

percentCov = 100 * (cov(1)/cov(2))

percentCov =

    75

Покрытие S-функции полностью совместимо с командами покрытия модели, такими как decisioninfo, conditioninfo, и mcdcinfo.
