Пользовательские Файлы кода контроллера теплового насоса

Полный код для контроллера теплового насоса находится в следующих файлах источника кода С и заголовках:

Исходные файлы находятся в src директория:

Заголовочные файлы находятся в include директория:

The tempController.c файл содержит алгоритм для пользовательского кода С для модуля теплового насоса. The heatpumpController функция в этом файле использует комнатную температуру (Troom_in) и заданную температуру (Tset) как входы. Выходные выходы pump_control_bus тип структуры с сигналами, которые управляют вентилятором, тепловым насосом и направлением теплового насоса (тепло или охлаждение). The pump_control_bus структура имеет следующие поля: fan_cmd, pump_cmd, и pump_dir. The pump_control_bus тип структуры определяется в controllerTypes.h файл. Выходные выходы heatpumpController функция является:

The heatpumpController функция использует две служебные функции, absoluteTempDifference и pumpDirection, которые определены в utils.c файл. The absoluteTempDifference функция возвращает абсолютное различие между Tset и Troom_in в виде двойника. The pumpDirection функция возвращает одно из следующих PumpDirection введите значения перечисления:

The PumpDirection перечисление type определяется в controllerTypes.h файл.

Импорт кода контроллера теплового насоса и автоматическое создание заглушек

Этот пример использует только tempController.c для создания и импорта тестовой песочницы в Simulink. Вы используете песочницу для выполнения модульного тестирования только на heatpumpController функцию, а не полный код. Генерация песочницы автоматически создает заглушки для служебных функций, используемых heatpumpController функция, absoluteTempDifference и pumpDirection. Поскольку служебные функции не определены в tempController.c файл и utilities.c файл не включен, импортер кода создает заглушки, поэтому код не ошибается.

Настройка CodeImporter Объект

Создайте образец CodeImporter объект для пользовательского кода контроллера теплового насоса. Установка OutputFolder свойство к $pwd$ оценивает строку, находящуюся между символами $, как выражение MATLAB. Задайте OutputFolder на $pwd$ чтобы задать текущую папку как выход папку. Установите SourceFiles свойство для tempController.c файл в src директория. Используйте символы $, чтобы задать расположение файла для CustomCode свойство тоже.

obj = sltest.CodeImporter('heatpumpController');

obj.OutputFolder = "$pwd$";

obj.CustomCode.SourceFiles = "$fullfile('src','tempController.c')$";
obj.CustomCode.IncludePaths = fullfile('include');
obj.CustomCode.GlobalVariableInterface = true;

Создайте тестовую песочницу

Сконфигурируйте CodeImporter объект с желаемым типом теста и параметрами песочницы.

Чтобы создать тестовую песочницу для заданного heatpumpController функцию в пользовательском коде, установите TestType свойства UnitTest. В данном примере используйте GenerateAggregatedHeader режим песочницы. Для получения информации о различных режимах песочницы смотрите sltest.CodeImporter.SandboxSettings.

Настройка SandboxSettings.CopySourceFiles на true копирует указанный исходный файл в тестовую песочницу.

Обратите внимание, что можно использовать GenerateAggregatedHeader режим песочницы только с одним исходным файлом.

obj.TestType = "UnitTest";

obj.SandboxSettings.Mode = "GenerateAggregatedHeader";
obj.SandboxSettings.CopySourceFiles = true;

Создайте песочницу. Эта тестовая песочница изолирована от исходной библиотеки пользовательского кода. Настройка Overwrite на on перезаписывает существующий тестовый песочник, если он существует. По умолчанию Overwrite является off.

obj.createSandbox('Overwrite','on');

The createSandbox метод создает heatpumpController_sandbox директория в указанной выходной папке, которая в этом примере является текущей рабочей папкой.

Директория песочницы содержит следующие подкаталоги:

Импорт тестовой песочницы

Импортируйте код песочницы в Simulink.

obj.import('Functions','heatpumpController');

The import функция создает песочницу. Он также создает библиотеку, которая содержит блок C Caller, называемый heatpumpController, который содержит внутреннюю тестовую обвязку, который можно использовать для выполнения модульного тестирования на heatpumpController. Библиотека присоединена к словарю данных Simulink, который задает pump_control_bus и PumpDirection как Simulink.Bus объект и сигнал перечисления Simulink, соответственно.

Блок C Caller присоединен внутренней тестовой обвязкой для модульного тестирования heatpumpController функция.

Входные и выходные порты блока C-вызывающего абонента

Потому что вы CustomCode.GlobalVariableInterface на true перед импортом import функция создает заглушки для absoluteTempDifference и pumpDirection глобальные переменные в auto_stub.c и создает для них порты. Для получения дополнительной информации смотрите Включить глобальные переменные как функциональные интерфейсы.

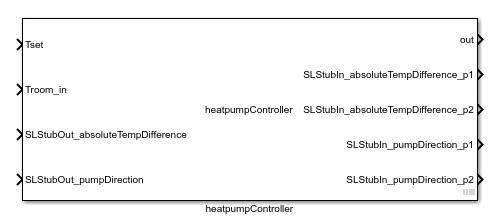

Это блок C Caller, heatpumpController, сгенерированный из heatpumpController функция:

Это автоматически сгенерированные глобальные переменные в auto_stub.c файл для absoluteTempDifference и pumpDirection:

/*************************************************************************/
/* Generated Global Variables for Stubbed Functions Interface            */
/*************************************************************************/
double SLStubIn_absoluteTempDifference_p1;
double SLStubIn_absoluteTempDifference_p2;
double SLStubOut_absoluteTempDifference;
double SLStubIn_pumpDirection_p1;
double SLStubIn_pumpDirection_p2;
PumpDirection SLStubOut_pumpDirection;

double absoluteTempDifference( double absoluteTempDifference_p1, double  absoluteTempDifference_p2)
{
  SLStubIn_absoluteTempDifference_p1 = absoluteTempDifference_p1;
  SLStubIn_absoluteTempDifference_p2 = absoluteTempDifference_p2;
  return SLStubOut_absoluteTempDifference;
}


PumpDirection pumpDirection( double pumpDirection_p1, double pumpDirection_p2)
{
  SLStubIn_pumpDirection_p1 = pumpDirection_p1;
  SLStubIn_pumpDirection_p2 = pumpDirection_p2;
  return SLStubOut_pumpDirection;
}

В автоматически сгенерированных заглушках для absoluteTempDifference функция, глобальные переменные SLStubIn_absoluteTempDifference_p1 и SLStubIn_absoluteTempDifference_p2 сохраните входные параметры функции. Функция возвращает значение, сохраненное в SLStubOut_absoluteTempDifference. Точно так же pumpDirection сохраняет входные параметры и возвращает SLStubOut_pumpDirection.

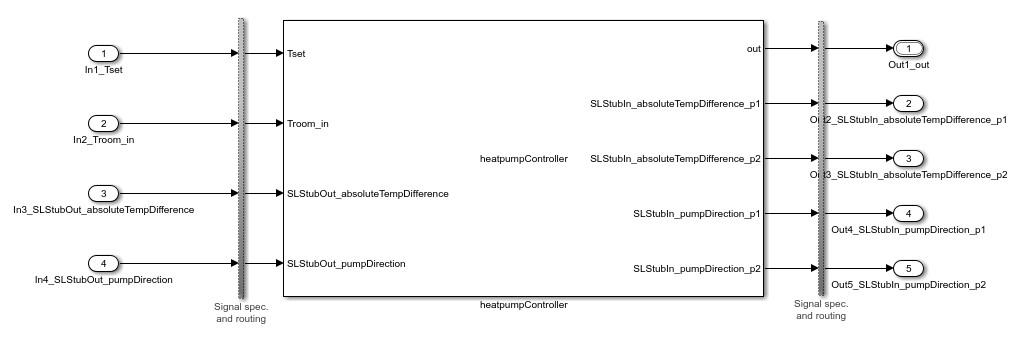

Для использования тестовой обвязки, созданного с использованием автоматически созданных заглушек, см. следующий рисунок. Добавьте шины для входов и выходов. Чтобы разрешить соединение сигнала Simulink для симуляции, соедините входы для Tset, Troom_in и ожидаемые выходы от глобальных переменных, SLStubOut_absoluteTempDifference и SLStubOut_pumpDirection Аналогично соедините выходы как показано на рисунке. Можно использовать входы и выходы, чтобы наблюдать внутренние значения, переданные heatpumpController на absoluteTempDifference и pumpDirecton вызовы субфункций.

Изменение автоматически созданных заглушек на заглушки вручную

В тех случаях, когда, например, требуется сгенерировать предполагаемый выход заглушек как вход в автоматически сгенерированные порты, можно заменить заглушки вручную для заглушек, автоматически сгенерированных при создании песочницы. После переключения на использование ручных заглушек, вы обновляете существующую песочницу и импортируете ее снова.

Вручную измените автоматически сгенерированную функцию заглушки

Можно вручную предоставить определения для автоматически сгенерированных функций-заглушек путем обновления man_stub.c и man_stub.h файлы в manualstub директория.

manualstubpath = fullfile([obj.LibraryFileName.char '_sandbox'],'manualstub');
helperFunctionToUpdateManualStubs(manualstubpath);

The helperFunctionToUpdateManualStubs функция обновляет файлы заглушки вручную в тестовой песочнице.

Обновленное определение функции absoluteTempDifference является:

double absoluteTempDifference(double Tset, double Troom_in){
    return (double)fabs(Tset - Troom_in);
}

Обновленное определение функции pumpDirection является:

PumpDirection pumpDirection(double Tset, double Troom_in){
    return Tset > Troom_in ? HEATING : COOLING;
}

Обновление существующей тестовой песочницы

Чтобы использовать функции заглушки вручную, обновите песочницу, чтобы отразить ваши изменения. Установка Overwrite опция для off сохраняет изменения, внесенные в manualstub директория в тестовой песочнице.

obj.createSandbox('Overwrite','off');

После обновления тестовой песочницы директория autostub пуста, поскольку вы определили все неопределенные символы в указанном пользовательском коде.

Импорт обновленной тестовой песочницы

После обновления тестовой песочницы импортируйте код песочницы в Simulink.

obj.import('Functions','heatpumpController');

Библиотека содержит блок C Caller, вызываемый heatpumpController с обновленными портами и также обновляется внутренняя тестовая обвязка, подключенный к блоку C Caller.

Функция импорта обновляет существующую библиотеку и импортирует heatpumpController функция. Как и при использовании автоматически сгенерированных заглушек, библиотека присоединена к словарю данных Simulink, который задает pump_control_bus и PumpDirection как Simulink.Bus объект и сигнал перечисления Simulink, соответственно.

Порты блока вызывающего абонента C отражают изменения, внесенные в файлы заглушек. Потому что ручная реализация absoluteTempDifference и pumpDirection функции не используют никаких глобальных переменных, блок C Caller имеет только порты для входных параметров и возвращаемого аргумента heatpumpController функция. Также обновляется внутренняя тестовая обвязка, подключенный к блоку C Caller.
