Создание архитектурных представлений программно

Вы можете создать представление архитектуры программно. В этом разделе представлены два примера создания представлений архитектуры программно и показано, как использовать запросы для поиска элементов в модели System Composer™.

query является спецификацией, которая описывает определенные ограничения или критерии, которые должны удовлетворяться элементами модели. Используйте запросы для поиска элементов с критериями ограничений и для фильтрации представлений.

Представления архитектуры в System Composer с системой бесключевого доступа

Открыть Live Script

В этом примере показов, как использовать систему бесключевого ввода для программного создания архитектуры представлений с помощью API.

1. Импортируйте пакет с запросами.

import systemcomposer.query.*;

2. Откройте файл проекта Simulink ® для системы входа без ключей.

scKeylessEntrySystem

3. Загрузите модель примера в System Composer™.

zcModel = systemcomposer.loadModel('KeylessEntryArchitecture');

Пример 1: Просмотр состояния аппаратного компонента

Создайте отфильтрованное представление, которое выбирает все аппаратные компоненты в модели архитектуры и группирует их с помощью ReviewStatus свойство.

1. Создайте запрос, чтобы выбрать все аппаратные компоненты.

hwCompQuery = HasStereotype(IsStereotypeDerivedFrom('AutoProfile.HardwareComponent'))
hwCompQuery =
  HasStereotype with properties:

    AllowedParentConstraints: {1x3 cell}
               SubConstraint: [1x1 systemcomposer.query.IsStereotypeDerivedFrom]
              SkipValidation: 0

2. Используйте запрос для создания представления.

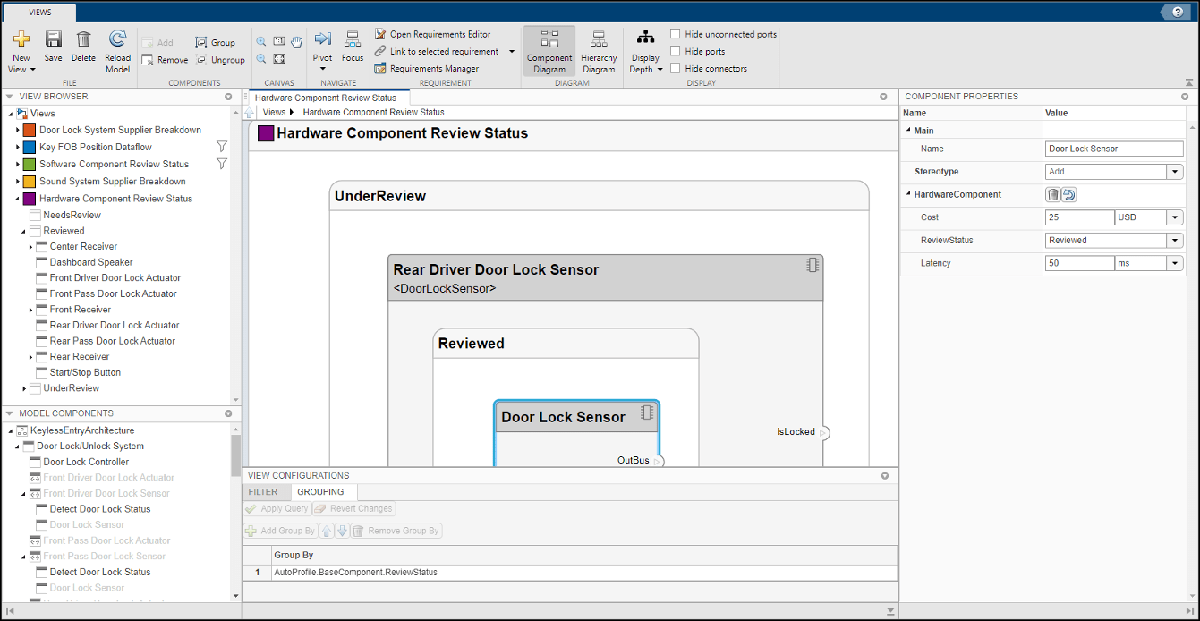

zcModel.createView('Hardware Component Review Status',...
 'Select',hwCompQuery,... % Query to use for the selection
 'GroupBy',{'AutoProfile.BaseComponent.ReviewStatus'},... % Stereotype property to qualify by
 'IncludeReferenceModels',true,... % Include components in referenced models
 'Color','purple');

3. Откройте Галерею видов архитектуры.

zcModel.openViews

Пример 2: Вид поставщика системы определения местоположения FOB

В этом примере показано, как создать вид произвольной формы, который вручную извлекает компоненты из системы определения местоположения FOB, а затем группирует их с помощью существующих и новых компонентов представления для поставщиков. В этом примере для программного заполнения представления используются группы элементов, группы компонентов в представлении.

1. Создайте архитектуру представления.

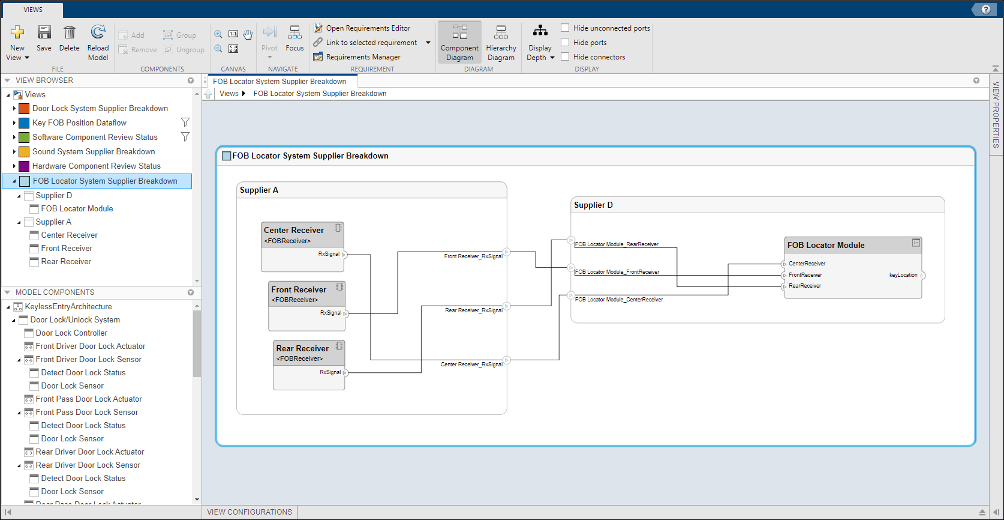

fobSupplierView = zcModel.createView('FOB Locator System Supplier Breakdown',...
    'Color','lightblue');

2. Добавьте подгруппу под названием 'Supplier D'. Добавьте FOB Locator Module в подгруппу элементов представления.

supplierD = fobSupplierView.Root.createSubGroup('Supplier D');
supplierD.addElement('KeylessEntryArchitecture/FOB Locator System/FOB Locator Module');

3. Создайте новую подгруппу для 'Supplier A'.

supplierA = fobSupplierView.Root.createSubGroup('Supplier A');

4. Добавьте каждую из Приемников FOB, чтобы просмотреть подгруппу элементов.

FOBLocatorSystem = zcModel.lookup('Path','KeylessEntryArchitecture/FOB Locator System');

% Find all the components which contain the name "Receiver"
receiverCompPaths = zcModel.find(...
    contains(systemcomposer.query.Property('Name'),'Receiver'),...
    FOBLocatorSystem.Architecture);

supplierA.addElement(receiverCompPaths)

Поиск элементов в модели с использованием запросов

Открыть Live Script

В этом примере показано, как найти компоненты в модели System Composer с помощью запросов.

Откройте модель.

import systemcomposer.query.*;

scKeylessEntrySystem
zcModel = systemcomposer.loadModel('KeylessEntryArchitecture');

Найдите все программные компоненты в системе.

con1 = HasStereotype(Property("Name") == "SoftwareComponent");
[compPaths, compObjs] = zcModel.find(con1)
compPaths = 5x1 cell
    {'KeylessEntryArchitecture/Sound System/Sound Controller'                 }
    {'KeylessEntryArchitecture/Lighting System/Lighting Controller'           }
    {'KeylessEntryArchitecture/Engine Control System/Keyless Start Controller'}
    {'KeylessEntryArchitecture/Door Lock//Unlock System/Door Lock Controller' }
    {'KeylessEntryArchitecture/FOB Locator System/FOB Locator Module'         }


compObjs=1×5 object
  1x5 Component array with properties:

    IsAdapterComponent
    Architecture
    ReferenceName
    Name
    Parent
    Ports
    OwnedPorts
    OwnedArchitecture
    Position
    Model
    SimulinkHandle
    SimulinkModelHandle
    UUID
    ExternalUID


% Include reference models in the search
softwareComps = zcModel.find(con1, 'IncludeReferenceModels', true)
softwareComps = 9x1 cell
    {'KeylessEntryArchitecture/Sound System/Sound Controller'                                                 }
    {'KeylessEntryArchitecture/Lighting System/Lighting Controller'                                           }
    {'KeylessEntryArchitecture/Engine Control System/Keyless Start Controller'                                }
    {'KeylessEntryArchitecture/Door Lock//Unlock System/Door Lock Controller'                                 }
    {'KeylessEntryArchitecture/FOB Locator System/FOB Locator Module'                                         }
    {'KeylessEntryArchitecture/Door Lock//Unlock System/Rear Pass Door Lock Sensor/Detect Door Lock Status'   }
    {'KeylessEntryArchitecture/Door Lock//Unlock System/Rear Driver Door Lock Sensor/Detect Door Lock Status' }
    {'KeylessEntryArchitecture/Door Lock//Unlock System/Front Pass Door Lock Sensor/Detect Door Lock Status'  }
    {'KeylessEntryArchitecture/Door Lock//Unlock System/Front Driver Door Lock Sensor/Detect Door Lock Status'}

Найдите все базовые компоненты в системе.

con2 = HasStereotype(IsStereotypeDerivedFrom("AutoProfile.BaseComponent"));
baseComps = zcModel.find(con2)
baseComps = 18x1 cell
    {'KeylessEntryArchitecture/Sound System/Dashboard Speaker'                          }
    {'KeylessEntryArchitecture/Engine Control System/Start//Stop Button'                }
    {'KeylessEntryArchitecture/Sound System/Sound Controller'                           }
    {'KeylessEntryArchitecture/Lighting System/Lighting Controller'                     }
    {'KeylessEntryArchitecture/Engine Control System/Keyless Start Controller'          }
    {'KeylessEntryArchitecture/Door Lock//Unlock System/Door Lock Controller'           }
    {'KeylessEntryArchitecture/FOB Locator System/FOB Locator Module'                   }
    {'KeylessEntryArchitecture/FOB Locator System/Center Receiver'                      }
    {'KeylessEntryArchitecture/FOB Locator System/Front Receiver'                       }
    {'KeylessEntryArchitecture/FOB Locator System/Rear Receiver'                        }
    {'KeylessEntryArchitecture/Door Lock//Unlock System/Front Driver Door Lock Sensor'  }
    {'KeylessEntryArchitecture/Door Lock//Unlock System/Front Pass Door Lock Sensor'    }
    {'KeylessEntryArchitecture/Door Lock//Unlock System/Rear Driver Door Lock Sensor'   }
    {'KeylessEntryArchitecture/Door Lock//Unlock System/Rear Pass Door Lock Sensor'     }
    {'KeylessEntryArchitecture/Door Lock//Unlock System/Front Driver Door Lock Actuator'}
    {'KeylessEntryArchitecture/Door Lock//Unlock System/Front Pass Door Lock Actuator'  }
    {'KeylessEntryArchitecture/Door Lock//Unlock System/Rear Driver Door Lock Actuator' }
    {'KeylessEntryArchitecture/Door Lock//Unlock System/Rear Pass Door Lock Actuator'   }

Поиск всех компонентов с помощью интерфейса KeyFOBPosition.

con3 = HasPort(HasInterface(Property("Name") == "KeyFOBPosition"));
con3_a = HasPort(Property("InterfaceName") == "KeyFOBPosition");
keyFOBPosComps = zcModel.find(con3)
keyFOBPosComps = 10x1 cell
    {'KeylessEntryArchitecture/Door Lock//Unlock System'                      }
    {'KeylessEntryArchitecture/Door Lock//Unlock System/Door Lock Controller' }
    {'KeylessEntryArchitecture/Engine Control System'                         }
    {'KeylessEntryArchitecture/Engine Control System/Keyless Start Controller'}
    {'KeylessEntryArchitecture/FOB Locator System'                            }
    {'KeylessEntryArchitecture/FOB Locator System/FOB Locator Module'         }
    {'KeylessEntryArchitecture/Lighting System'                               }
    {'KeylessEntryArchitecture/Lighting System/Lighting Controller'           }
    {'KeylessEntryArchitecture/Sound System'                                  }
    {'KeylessEntryArchitecture/Sound System/Sound Controller'                 }

Найдите все компоненты, чей WCET меньше или равен 5 мс.

con4 = PropertyValue("AutoProfile.SoftwareComponent.WCET") <= 5;
zcModel.find(con4)
ans = 1x1 cell array
    {'KeylessEntryArchitecture/Sound System/Sound Controller'}


% You can specify units and it will do the conversions for you
con5 = PropertyValue("AutoProfile.SoftwareComponent.WCET") <= Value(5, 'ms');
query1Comps = zcModel.find(con5)
query1Comps = 3x1 cell
    {'KeylessEntryArchitecture/Sound System/Sound Controller'        }
    {'KeylessEntryArchitecture/Lighting System/Lighting Controller'  }
    {'KeylessEntryArchitecture/FOB Locator System/FOB Locator Module'}

Найти все компоненты, чей WCET больше 1 мс ИЛИ имеет стоимость больше 10 USD.

con6 = PropertyValue("AutoProfile.SoftwareComponent.WCET") > Value(1, 'ms') | PropertyValue("AutoProfile.Base.Cost") > Value(10, 'USD');
query2Comps = zcModel.find(con6)
query2Comps = 2x1 cell
    {'KeylessEntryArchitecture/Door Lock//Unlock System/Door Lock Controller' }
    {'KeylessEntryArchitecture/Engine Control System/Keyless Start Controller'}

Закройте модель.

zcModel.close;
