Восходящие физические каналы
5G NR физический восходящий канал совместно использованный канал (PUSCH), физический восходящий канал управления (PUCCH) форматы 0, 1, 2, 3, и 4, и физический канал произвольного доступа (PRACH)
Физические каналы соответствуют набору ресурсов частоты времени, используемых для передачи конкретных транспортных данных о канале, управляющей информации или информации об индикаторе. Каждые транспортные данные о канале, управляющая информация и информация об индикаторе сопоставлены со своим соответствующим физическим каналом. 5G Toolbox™ поддерживает следующие физические восходящие каналы.
| Физический канал | Описание |
|---|---|
| PUSCH — Физический восходящий канал совместно использованный канал | PUSCH несет пользовательские данные, сообщения сигнализации радио-управления ресурсами (RRC) и восходящую управляющую информацию (UCI). |
| PUCCH 0 — Физический восходящий формат 0 канала управления | Формат 0 PUCCH несет гибридный автоматический повторный запрос (HARQ) и планирующие запросы. Формат 0 передает самое большее два бита, с помощью одного или двух символов OFDM. |
| PUCCH 1 — Физический восходящий формат 1 канала управления | Формат 1 PUCCH является длинным дубликатом длительности формата 0, передавая самое большее два бита и с помощью 4 - 14 символов OFDM. |
| PUCCH 2 — Физический восходящий формат 2 канала управления | Формат 2 PUCCH несет информацию о состоянии канала (CSI) и многоразрядный HARQ. Формат 2 передает больше чем два бита и использует один или два символа OFDM. |
| PUCCH 3 — Физический восходящий формат 3 канала управления | Формат 3 PUCCH является длинным дубликатом длительности формата 2, передавая больше чем два бита и с помощью 4 - 14 символов OFDM. |
| PUCCH 4 — Физический восходящий формат 4 канала управления | Формат 4 PUCCH совпадает с форматом 3 с поддержкой максимум четырем пользователям. |

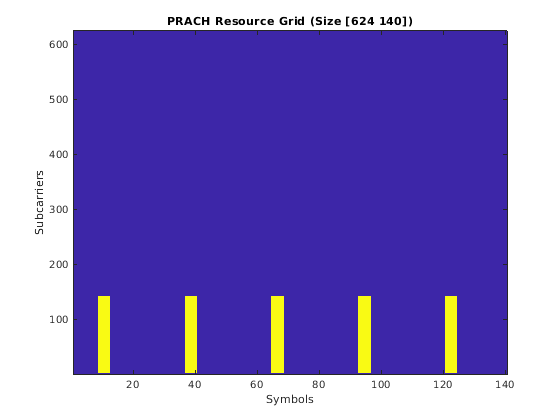

| PRACH — Физический канал произвольного доступа | PRACH несет преамбулы произвольного доступа, используемые для инициирования процедур произвольного доступа. |
Для обзора доступного совместно использованного восходящего канала и функциональности кодирования канала управления, смотрите Восходящие Транспортные Каналы и Восходящую Управляющую информацию, соответственно.
