Извлеките элементы ресурса из массива ресурса
re = nrExtractResources(ind,grid)grid использование индексов элемента ресурса ind. Функция может извлечь элементы ресурса даже если grid имеет размерность, которая отличается, чем размерность индексов ind. В этом синтаксисе заданные индексы являются использующей линейной формой индексации на основе 1.
Как правило, образуйте канал или сигнализируйте, что определенные функции генерируют индексы элемента ресурса, чтобы сопоставить канал или символы сигнала к сетке ресурса. Индексы обращаются к элементам ресурса в M-by-N-by-P массив. M является количеством поднесущих, N является количеством символов OFDM, и P является количеством портов антенны.
Например, следующая схема подсвечивает элементы массива ресурса 4 4 2 массивами ресурса. Индексы элемента ресурса находятся в линейной форме индексации на основе 1. Количество портов антенны равняется двум (P = 2).
[re1,...,reN,reind1,...,reindN] =
nrExtractResources( элементы ресурса извлечений от нескольких массивов ресурса с помощью индексов элемента ресурса ind,grid1,grid2,....,gridN)ind.
[___] = nrExtractResources(___, задает дополнительные аргументы пары "имя-значение" в дополнение к любому из наборов входного параметра в предыдущих синтаксисах. Используйте эти аргументы пары "имя-значение", чтобы задать формат входных индексов и метода экстракции. Незаданные аргументы берут значения по умолчанию.Name,Value)
Извлеките физический канал телевизионного вещания (PBCH) символы от полученной сетки и сопоставленных оценок канала при подготовке к декодированию beamformed PBCH.
PBCH Coding и Beamforming
Создайте случайную последовательность двоичных значений, соответствующих кодовой комбинации BCH. Длина кодовой комбинации 864, как задано в Разделе TS 38.212 7.1.5. Используя кодовую комбинацию, создайте символы и индексы для передачи PBCH. Задайте личный номер ячейки физического уровня.
E = 864; cw = randi([0 1],E,1); ncellid = 17; v = 0; pbchTxSym = nrPBCH(cw,ncellid,v); pbchInd = nrPBCHIndices(ncellid);
Используйте nrExtractResources создать индексы для двух передающих антенн beamformed PBCH. Используйте эти индексы, чтобы сопоставить beamformed PBCH в массив ресурса передатчика.
carrier = nrCarrierConfig('NSizeGrid',20);
P = 2;
txGrid = nrResourceGrid(carrier,P);
F = [1 1i];
[~,bfInd] = nrExtractResources(pbchInd,txGrid);
txGrid(bfInd) = pbchTxSym*F;OFDM модулируют символы PBCH, сопоставленные в массив ресурса передатчика.
txWaveform = nrOFDMModulate(carrier,txGrid);
Передача PBCH и декодирование
Создайте и примените матрицу канала к форме волны. Получите переданные формы волны.
R = 3; H = dftmtx(max([P R])); H = H(1:P,1:R); H = H/norm(H); rxWaveform = txWaveform*H;
Создайте оценки канала включая beamforming.
hEstGrid = repmat(permute(H.'*F.',[3 4 1 2]),[240 4]); nEst = 0;
Демодулируйте принятую форму волны с помощью ортогонального мультиплексирования деления частоты (OFDM).
rxGrid = nrOFDMDemodulate(carrier,rxWaveform);
При подготовке к декодированию PBCH извлеките символы из полученной сетки и оценочной сетки канала.

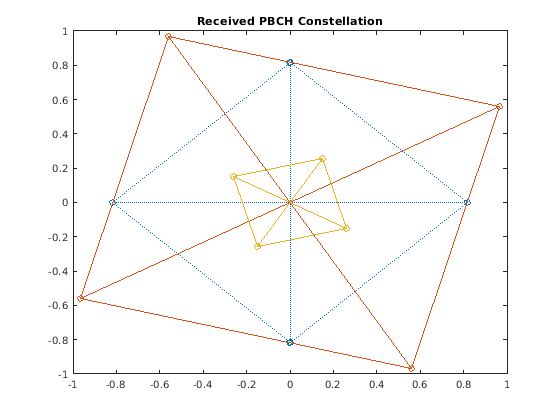

[pbchRxSym,pbchHestSym] = nrExtractResources(pbchInd,rxGrid,hEstGrid); figure; plot(pbchRxSym,'o:'); title('Received PBCH Constellation');
Компенсируйте символы путем выполнения эквализации MMSE на извлеченных ресурсах. Постройте график результатов.

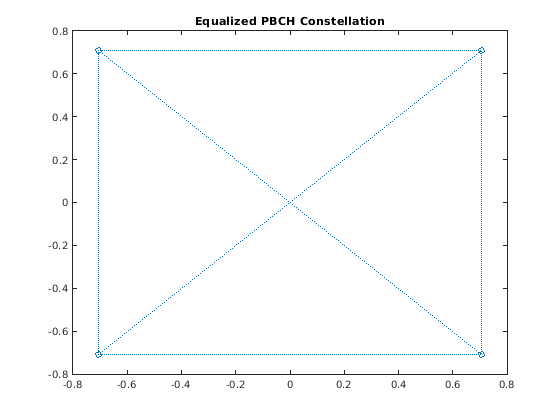

pbchEqSym = nrEqualizeMMSE(pbchRxSym,pbchHestSym,nEst); figure; plot(pbchEqSym,'o:'); title('Equalized PBCH Constellation');
Получите мягкие биты путем выполнения PBCH, декодирующего на компенсируемых символах.
pbchBits = nrPBCHDecode(pbchEqSym,ncellid,v)
pbchBits = 864×1
1010 ×
-2.0000
-2.0000
2.0000
-2.0000
-2.0000
2.0000
2.0000
-2.0000
-2.0000
-2.0000
⋮
Чтобы использовать этот метод, установите 'ExtractionMethod' к 'allplanes'. Этот метод извлекает элементы ресурса из каждого M-by-N плоскость в grid. Индексы обращаются к уникальной поднесущей и местоположениям символа по всем плоскостям индексируемого массива ресурса. Схема подсвечивает, что индексы раньше извлекали элементы ресурса из сетки ресурса с P = 2.
Следующие схемы иллюстрируют экстракцию элемента ресурса от 3-D полученной сетки, где количество получает антенны R = 3. Элементы ресурса извлечены из сетки в местоположениях поднесущей и символе.
Следующая схема показывает процесс экстракции для оценочной сетки канала 4-D. Количество получает антенны R = 3 и количество портов P антенны = 2. 4-D сетка ресурса состоит из P M-by-N-by-R массивы, каждый сопоставленный с портом антенны. Элементы ресурса извлечены из всех плоскостей в этих массивах.
Чтобы использовать этот метод, установите 'ExtractionMethod' к 'direct'. Этот метод извлекает элементы ресурса из grid предположение, что третьи и четвертые размерности grid представляйте то же свойство как плоскости индексируемого массива ресурса, такие как порты антенны, слои, передающие антенны. Поэтому функция извлекает только элементы ресурса, относящиеся к каждой плоскости индексируемой сетки ресурса.
Для 3-D grid, прямой метод извлекает элементы из каждого M-by-N плоскость grid использование индексов, обращаясь к той же плоскости индексируемого массива ресурса. Этот метод совпадает со стандартным MATLAB® операция re = gridind ). Поэтому reind = ind.
Для 4-D grid, прямой метод извлекает элементы из каждого M-by-N-by-R массив grid при помощи индексов, обращаясь к той же плоскости индексируемого массива ресурса. Функция принимает, что свойство, представленное плоскостями индексируемого массива ресурса, совпадает с четвертой размерностью grid.
Следующая схема показывает процесс экстракции для оценочной сетки канала 4-D. Количество получает антенны R = 3 и количество портов P антенны = 2. 4-D сетка ресурса состоит из количества P M-by-N-by-R массивы, каждый сопоставленный с портом антенны. Индексы, соответствующие каждому отдельному порту антенны в индексируемом массиве ресурса, используются, чтобы извлечь элементы ресурса из каждого из этих массивов.
