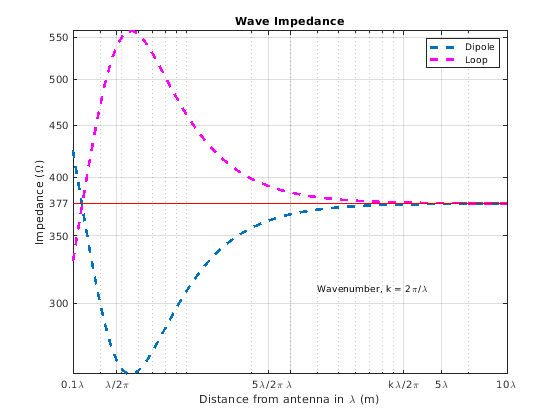

Будет использовать элементарный диполь и антенну цикла и анализировать поведение импеданса волны каждого излучателя на пробеле на одной частоте. Область пробела вокруг антенны была задана во множестве путей. Самое сжатое описание использует 2 - или модель с 3 областями. Одно изменение модели с 2 областями использует термины почти поле и далекое поле, чтобы идентифицировать определенные полевые механизмы, которые являются доминирующими. Модель с 3 областями, разделяет почти поле в зону перехода, где работает слабо радиационный механизм. Другие термины, которые были использованы, чтобы описать эти зоны, включают, квазистатическое поле, реактивное поле, безызлучательное поле, область Френеля, зона индукции и т.д. [1]. Придавливание этих областей математически представляет собой дальнейшие проблемы, как наблюдается со множеством определений, доступных через другие источники [1]. Понимание областей вокруг антенны очень важно для обоих антенна инженеры a хорошо как электромагнитная совместимость (EMC) инженер. Инженер антенны может хотеть выполнить почти полевые измерения и затем вычислить далекую диаграмму направленности по напряжённости поля. Инженеру EMC, изучая импеданс волны требуется для разработки щита с особым импедансом, чтобы не пустить интерференцию.

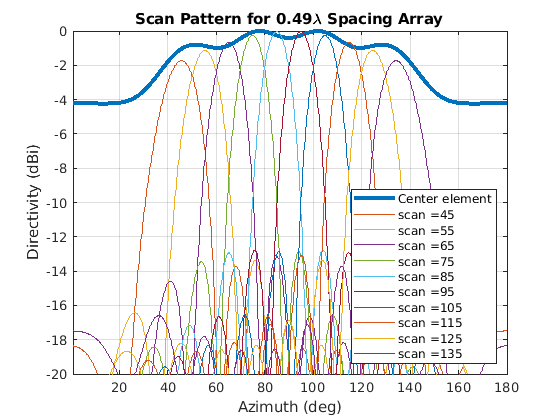

Создайте и анализируйте антенные решетки в Antenna Toolbox™, с акцентом на концепции, такие как сканирование луча, уровень бокового лепестка, взаимная связь, шаблоны элемента и пики лепестков. Исследования находятся на линейной матрице с 9 элементами полуволновых диполей

Объясняет, как взволновать антенну с помощью плоской волны. Антенна в этом случае может считаться приемной антенной. Приемная антенна может быть просмотрена как любой металлический объект, который рассеивает инцидентное электромагнитное поле. В результате рассеивания электрического тока появляется на поверхности антенны. Ток в свою очередь создает соответствующее электрическое поле. Это производит разность потенциалов через канал. Это напряжение составляет полученный сигнал. [1]

Считайте файл антенны Планеты MSI (.MSI или.PLN). Можно читать, файл MSI с помощью msiread функционируют и визуализируют данные с помощью функции polarpattern. Можно также записать данные обратно в формат Планеты MSI с помощью функции msiwrite.

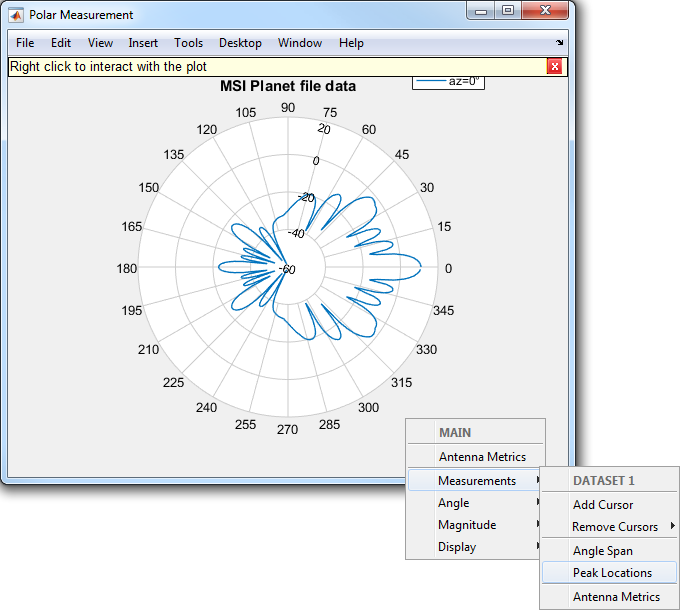

Визуализируйте диаграмму направленности и векторные поля из пользовательских данных. Чтобы отобразить 3D полевые данные на графике, используйте функцию patternCustom. Эта функция также позволяет пользователю нарезать данные и видеть его. Чтобы визуализировать только 2D полярные данные используют функцию polarpattern. Функция polarpattern позволяет вам взаимодействовать с данными, а также выполнять антенну определенные измерения. Пользователь может также построить векторные поля в точке в пространстве с помощью функции fieldsCustom.

Диаграмма направленности далекого поля полностью взволнованного массива может быть воссоздана от суперпозиции встроенных шаблонов индивидуума каждого элемента. Теорема умножения шаблона в теории массивов утверждает, что диаграмма направленности далекого поля массива является продуктом шаблона отдельного элемента и фактора массивов. В присутствии взаимной связи шаблоны отдельного элемента не идентичны, и поэтому делает недействительным результат умножения шаблона. Однако путем вычисления встроенного шаблона для каждого элемента и использования суперпозиции, мы можем показать эквивалентность диаграмме направленности антенной решетки при полном возбуждении.

Анализирует поведение импеданса монополя в различном разрешении/размерах mesh и на одной частоте операции. Сопротивление и реактивное сопротивление монополя построены и по сравнению с теоретическими результатами. Относительная кривая сходимости устанавливается для импеданса.

Анализирует поведение импеданса питаемой центром дипольной антенны в различном разрешении/размере mesh и на одной частоте операции. Сопротивление и реактивное сопротивление диполя по сравнению с теоретическими результатами. Относительная кривая сходимости устанавливается для импеданса.

Сравнивает импеданс монополя, анализируемого в Antenna Toolbox™ измеренными результатами. Соответствующая антенна была произведена и измерилась в Центре Метаматериалов и Интегрированного Plasmonics (CMIP), Университет Дюка. Монополь спроектирован для рабочей частоты 2,5 ГГц.

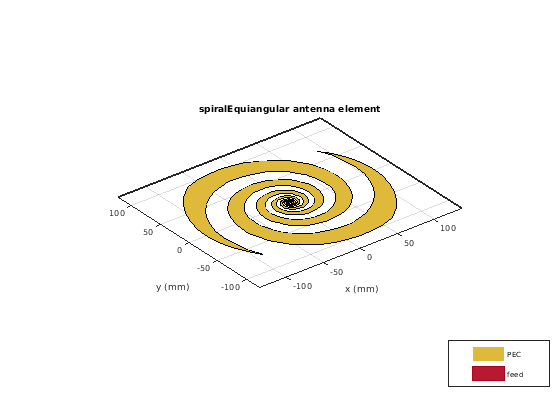

Сравнивает результаты, опубликованные в [1] для антенны логарифмической спирали 2D руки на foamclad, отступающем (ϵr ≈ 1), с теми полученное использование модели тулбокса спиральной антенны тех же размерностей. Спиральные антенны принадлежат классу независимых от частоты антенн. В теории такие антенны могут обладать бесконечной полосой пропускания, когда сделано бесконечно большой. В действительности конечная область питания должна быть установлена, и внешняя степень спиральной антенны должна быть усеченной.

Сравнивает результаты, опубликованные в [1] для Архимедовой спиральной антенны с теми полученное использование модели тулбокса спиральной антенны. Архимедова спиральная антенна 2D руки (r = R ϕ) может рассматриваться как диполь, руки которого были перенесены в форму Архимедовой спирали. Эта идея прибыла от Эдвина Тернера приблизительно 1 954.

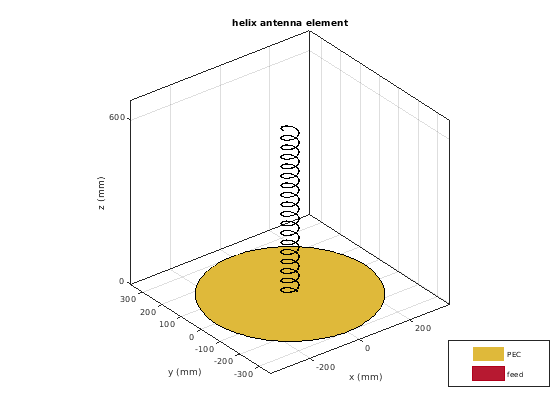

Изучает спиральную антенну, спроектированную в [2] относительно достигнутой направленности. Спиральные антенны были введены в 1 947 [1]. С тех пор они широко использовались в определенных приложениях, таких как мобильная и спутниковая связь. Спиральные антенны обычно используются в осевом режиме работы, который происходит, когда окружность спирали сопоставима с длиной волны операции. В этом режиме спиральная антенна имеет максимальную направленность вдоль своей оси и излучает циркулярно поляризованную волну.

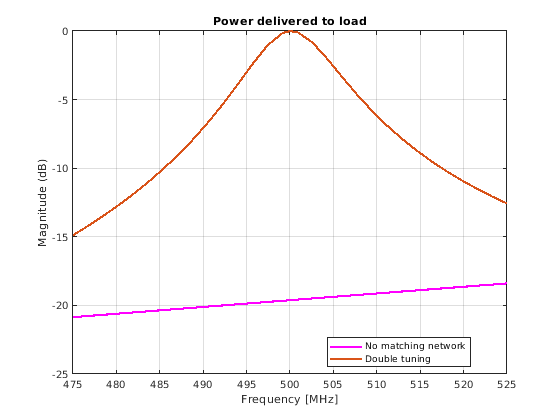

Спроектируйте двойную настраивающую сеть соответствия L-раздела между резистивным источником и емкостной загрузкой в форме маленького монополя. L-раздел состоит из двух индукторов. Сеть достигает сопряженного соответствия и гарантирует передачу максимальной мощности на одной частоте. Этот пример требует следующего продукта:

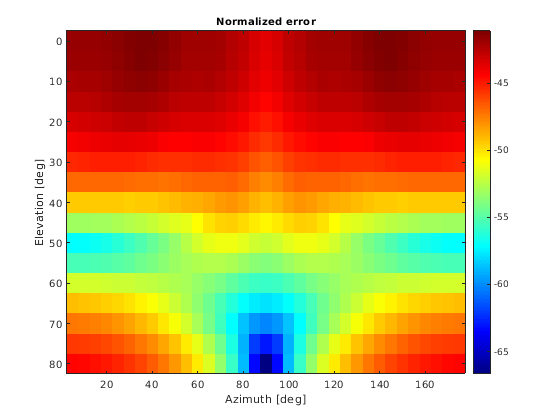

Вычисляет и сравнивает передачу, и получите коллекторы для основной антенной решетки полуволнового диполя. Коллектор массивов является основным свойством антенных решеток, и в передаче, и получите настройки. Передача и получает коллекторы, теоретически то же самое из-за теоремы взаимности. Этот пример подтверждает это равенство, таким образом обеспечивающее важную верификацию вычислений, выполняемых Antenna Toolbox™.

Диаграмма направленности далекого поля полностью взволнованного массива может быть воссоздана от суперпозиции встроенных шаблонов индивидуума каждого элемента. Теорема умножения шаблона в теории массивов утверждает, что диаграмма направленности далекого поля массива является продуктом шаблона отдельного элемента и фактора массивов. В присутствии взаимной связи шаблоны отдельного элемента не идентичны, и поэтому делает недействительным результат умножения шаблона. Однако путем вычисления встроенного шаблона для каждого элемента и использования суперпозиции, мы можем показать эквивалентность диаграмме направленности антенной решетки при полном возбуждении.

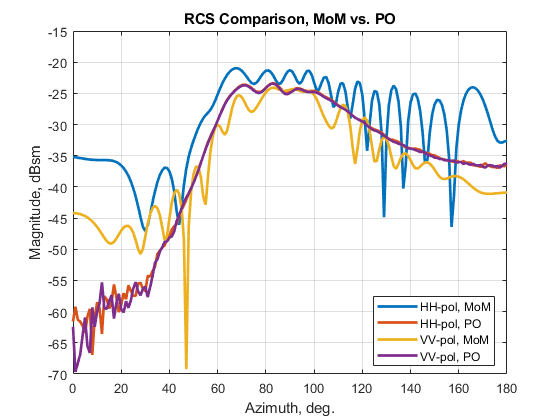

Пример сравнительного тестирования эффективной площади рассеивания.
