mesh

Поймайте в сети свойства металлической или диэлектрической антенны или структуры массива

свернуть все на странице

Синтаксис

mesh(object)
mesh(shape)
mesh(object,Name,Value)
meshdata = mesh(___,Name,Value)

Описание

mesh(object) строит mesh, используемую, чтобы анализировать антенный элемент или элемент массива.

пример

mesh(shape) строит mesh для форм.

пример

mesh(object,Name,Value) изменения и графики структура mesh антенного элемента или элемента массива, с помощью дополнительных опций заданы парами "имя-значение". Можно также определить количество неизвестных от количества основных функций в выходе.

пример

meshdata = mesh(___,Name,Value) возвращает структуру mesh, которая указывает, что свойства раньше анализировали антенну или массив.

Примеры

свернуть все

Скрипт Open Live Script

Создайте и просмотрите структуру mesh антенны монополя цилиндра с Максимальной длиной ребра 0,1 м.

h = monopoleTopHat;
i = impedance(h,75e6)
i = 2.4349e+02 + 5.9132e+02i

mesh(h)

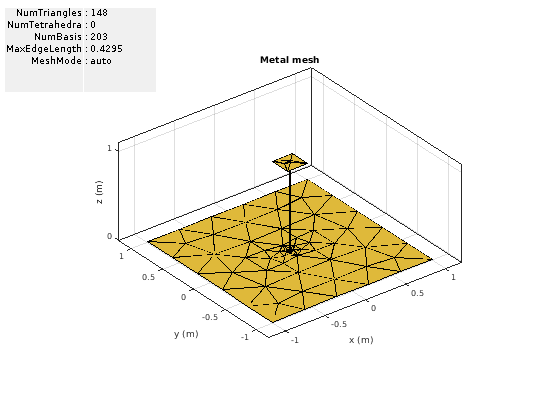

Figure contains an axes object and other objects of type uicontrol. The axes object with title Metal mesh contains 2 objects of type patch, surface.

m = mesh(h)
m = struct with fields:
     NumTriangles: 148
    NumTetrahedra: 0
         NumBasis: 203
    MaxEdgeLength: 0.4295
         MeshMode: 'auto'
Скрипт Open Live Script

Диаграмма направленности микрополосковой антенны закрашенной фигуры

Создайте микрополосковую антенну закрашенной фигуры с помощью 'FR4' в качестве диэлектрической подложки.

d = dielectric('FR4');
pm = patchMicrostrip('Length',75e-3, 'Width',37e-3,                 ...
        'GroundPlaneLength',120e-3, 'GroundPlaneWidth',120e-3, ...
        'Substrate',d);
show(pm)

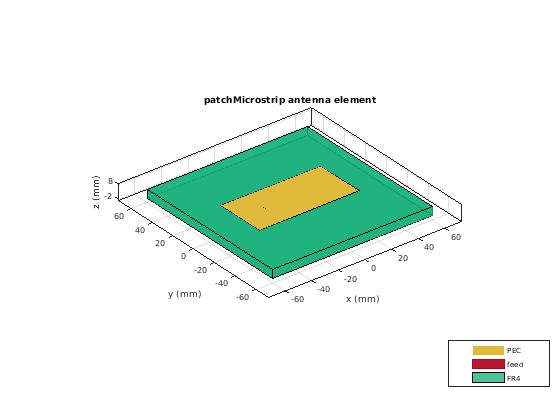

Figure contains an axes object. The axes object with title patchMicrostrip antenna element contains 6 objects of type patch, surface. These objects represent PEC, feed, FR4.

Постройте диаграмму направленности антенны на частоте 1,67 ГГц.

figure
pattern(pm,1.67e9)

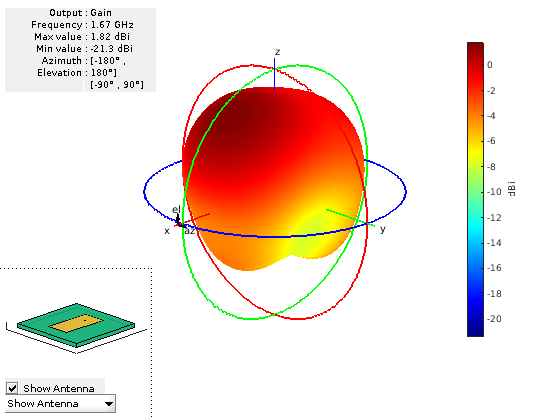

Figure contains an axes object and other objects of type uicontrol. The axes object contains 6 objects of type patch, surface. This object represents FR4.

Поймайте в сети целую антенну.

figure
mesh(pm)

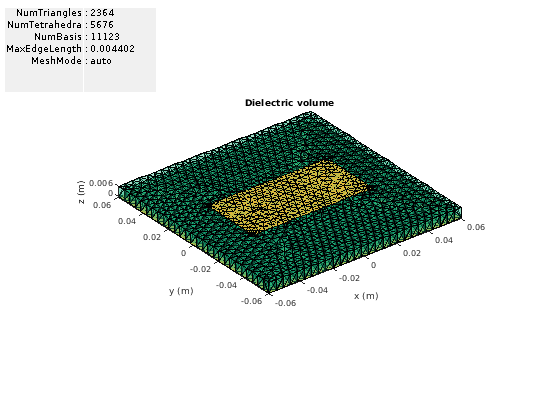

Figure contains an axes object and other objects of type uicontrol. The axes object with title Dielectric volume contains 5678 objects of type patch, surface.

Поймайте в сети только диэлектрическую поверхность антенны.

figure
mesh(pm,'View','dielectric surface')

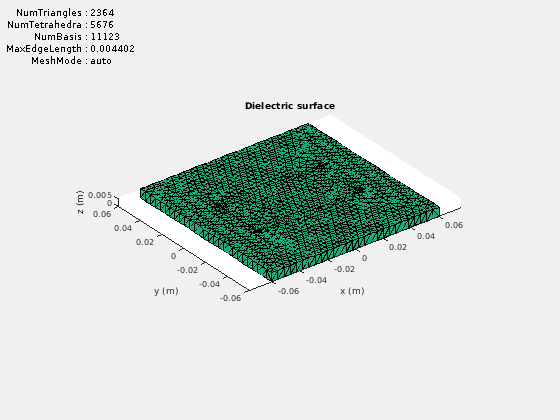

Figure contains an axes object and other objects of type uicontrol. The axes object with title Dielectric surface contains an object of type patch.

Скрипт Open Live Script

Создайте прямоугольную и круговую форму, пересеките их и mesh в длине волны 2 м.

r  = antenna.Rectangle;
c  = antenna.Circle;
p = r&c;
mesh(p,2);

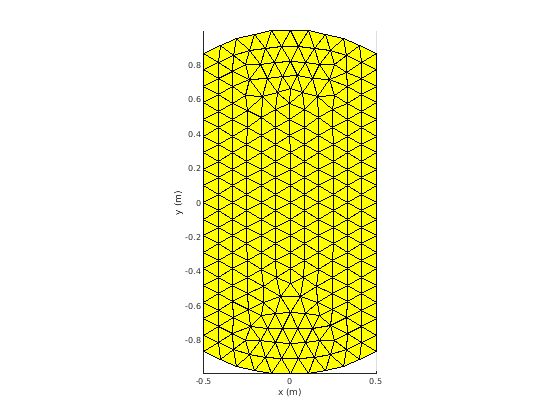

Figure contains an axes object. The axes object contains an object of type patch.

Входные параметры

свернуть все

Антенный элемент или элемент массива в виде объекта.

Сформируйте созданные использующие пользовательские элементы и объекты фигуры Antenna Toolbox в виде объекта. Можно создать формы с помощью antenna.Circle, antenna.Polygon, или antenna.Rectangle.

Пример: c = antenna.Rectangle; mesh(c)

Аргументы name-value

Пример: ‘MaxEdgeLength’, 0.1

Задайте дополнительные разделенные запятой пары Name,Value парные аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в одинарных кавычках (''Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Максимальная длина ребра треугольников в mesh в виде разделенной запятой пары, состоящей из 'MaxEdgeLength' и скаляр в метрах. Все треугольники в mesh имеют стороны, меньше чем или равные 'MaxEdgeLength' значение.

Типы данных: double

Минимальная длина ребра треугольников в mesh в виде разделенной запятой пары, состоящей из 'MinEdgeLength' и скаляр в метрах. Все треугольники в mesh имеют стороны, больше, чем или равный 'MinEdgeLength'.

Примечание

Можно использовать это свойство только с pcbStack объект.

Типы данных: double

Поймайте в сети темп роста в виде разделенной запятой пары, состоящей из 'GrowthRate' и скаляр. Значение по умолчанию 0.7 состояния, что темп роста mesh составляет 70 процентов. Значения темпа роста находятся между 0 и 1.

Примечание

Можно использовать это свойство только с pcbStack объект.

Типы данных: double

Настройте представление mesh антенного элемента или элемента массива в виде разделенной запятой пары, состоящей из 'View' и 'all', 'metal', 'dielectric surface', или 'dielectric volume'.

Вы выбираете 'dielectric surface' просмотреть сетку обделочного угольника диэлектрика. Вы выбираете 'dielectric volume' просмотреть четырехгранную сетку объема диэлектрика.

Типы данных: char
