Пример: классифицируйте изображения Используя SqueezeNet

В этом примере вы используете MATLAB Coder, чтобы сгенерировать optmized Код С++ для квантованной глубокой сверточной нейронной сети и классифицировать изображение. Пример использует предварительно обученный squeezenet Сверточная нейронная сеть (Deep Learning Toolbox).

SqueezeNet был обучен на наборе данных ImageNet, содержащем изображения 1 000 категорий объектов. Сеть изучила богатые представления функции для широкого спектра изображений. Сеть берет изображение в качестве входа и выводит метку для объекта в изображении вместе с вероятностями для каждой из категорий объектов.

Этот пример состоит из четырех шагов:

Передача обучения Используя SqueezeNet

Чтобы выполнить классификацию на новом наборе изображений, необходимо подстроить предварительно обученную сверточную нейронную сеть SqueezeNet при помощи передачи обучения. В передаче обучения вы берете предварительно обученную сеть и используете ее в качестве начальной точки, чтобы изучить новую задачу. Подстройка сети при помощи передачи обучения обычно намного быстрее и легче, чем обучение сети со случайным образом инициализированными весами с нуля. Можно быстро передать изученные функции новой задаче при помощи меньшего числа учебных изображений.

Загрузите обучающие данные

Разархивируйте и загрузите новые изображения как datastore изображений. imageDatastore функционируйте автоматически помечает изображения на основе имен папок и хранит данные как ImageDatastore объект. Datastore изображений позволяет вам сохранить большие данные изображения, включая данные, которые не умещаются в памяти, и эффективно считать пакеты изображений во время обучения сверточной нейронной сети.

unzip('MerchData.zip');
imds = imageDatastore('MerchData', ...
    'IncludeSubfolders',true, ...
    'LabelSource','foldernames');
[imdsTrain,imdsValidation] = splitEachLabel(imds,0.7,'randomized');

numTrainImages = numel(imdsTrain.Labels);
idx = randperm(numTrainImages,4);
img = imtile(imds, 'Frames', idx);

figure
imshow(img)

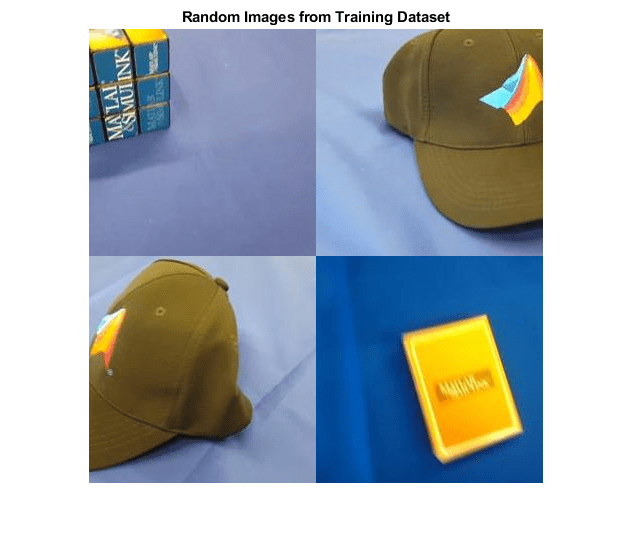

title('Random Images from Training Dataset');

Загрузите предварительно обученную сеть

Загрузите предварительно обученную сеть SqueezeNet.

net=squeezenet;

Объект net содержит DAGNetwork объект. Первый слой является входным слоем изображений, который принимает входные изображения размера 227 227 3, где 3 количество цветовых каналов. Используйте analyzeNetwork (Deep Learning Toolbox) функция, чтобы отобразить интерактивную визуализацию сетевой архитектуры, обнаружить ошибки и проблемы в сети, и отобразить подробную информацию о слоях сети. Информация о слое включает размеры активаций слоя и настраиваемых параметров, общего количества настраиваемых параметров и размеров параметров состояния текущих слоев.

inputSize = net.Layers(1).InputSize;
analyzeNetwork(net);

Замените последние слои

Сверточные слои сетевого извлечения отображают функции что последний learnable слой и итоговое использование слоя классификации, чтобы классифицировать входное изображение. Эти два слоя, 'conv10' и 'ClassificationLayer_predictions' в SqueezeNet содержите информацию о том, как сочетать функции, которые сеть извлекает в вероятности класса, значение потерь и предсказанные метки.

Чтобы переобучить предварительно обученную сеть, чтобы классифицировать новые изображения, замените эти два слоя на новые слои, адаптированные к новому набору данных. Можно сделать это вручную или использовать функцию помощника findLayersToReplace найти эти слои автоматически.

Это - findLayersToReplace Функция помощника:

type findLayersToReplace.m

% findLayersToReplace(lgraph) finds the single classification layer and the
% preceding learnable (fully connected or convolutional) layer of the layer
% graph lgraph.

function [learnableLayer,classLayer] = findLayersToReplace(lgraph)

if ~isa(lgraph,'nnet.cnn.LayerGraph')
    error('Argument must be a LayerGraph object.')
end

% Get source, destination, and layer names.
src = string(lgraph.Connections.Source);
dst = string(lgraph.Connections.Destination);
layerNames = string({lgraph.Layers.Name}');

% Find the classification layer. The layer graph must have a single
% classification layer.
isClassificationLayer = arrayfun(@(l) ...
    (isa(l,'nnet.cnn.layer.ClassificationOutputLayer')|isa(l,'nnet.layer.ClassificationLayer')), ...
    lgraph.Layers);

if sum(isClassificationLayer) ~= 1
    error('Layer graph must have a single classification layer.')
end
classLayer = lgraph.Layers(isClassificationLayer);


% Traverse the layer graph in reverse starting from the classification
% layer. If the network branches, throw an error.
currentLayerIdx = find(isClassificationLayer);
while true

    if numel(currentLayerIdx) ~= 1
        error('Layer graph must have a single learnable layer preceding the classification layer.')
    end

    currentLayerType = class(lgraph.Layers(currentLayerIdx));
    isLearnableLayer = ismember(currentLayerType, ...
        ['nnet.cnn.layer.FullyConnectedLayer','nnet.cnn.layer.Convolution2DLayer']);

    if isLearnableLayer
        learnableLayer =  lgraph.Layers(currentLayerIdx);
        return
    end

    currentDstIdx = find(layerNames(currentLayerIdx) == dst);
    currentLayerIdx = find(src(currentDstIdx) == layerNames);

end



end

Чтобы использовать эту функцию, чтобы заменить последние слои, запустите эти команды:

lgraph = layerGraph(net);
[learnableLayer,classLayer] = findLayersToReplace(lgraph);
numClasses = numel(categories(imdsTrain.Labels));

newConvLayer =  convolution2dLayer([1, 1],numClasses,'WeightLearnRateFactor',...
10,'BiasLearnRateFactor',10,"Name",'new_conv');
lgraph = replaceLayer(lgraph,'conv10',newConvLayer);

newClassificatonLayer = classificationLayer('Name','new_classoutput');
lgraph = replaceLayer(lgraph,'ClassificationLayer_predictions',newClassificatonLayer);

Обучение сети

Сеть требует, чтобы все входные изображения имели размер 227 227 3, но каждое изображение в хранилищах данных изображений имеет differnet размер. Используйте увеличенный datastore изображений, чтобы автоматически изменить размер учебных изображений. Задайте эти дополнительные операции увеличения, которые будут выполняться на учебных изображениях: случайным образом инвертируйте учебные изображения о вертикальной оси, и случайным образом переведите их до 30 пикселей горизонтально и вертикально. Увеличение данных помогает препятствовать тому, чтобы сеть сверхсоответствовала и запомнила точные детали учебных изображений.

pixelRange = [-30 30];
imageAugmenter = imageDataAugmenter( ...
    'RandXReflection',true, ...
    'RandXTranslation',pixelRange, ...
    'RandYTranslation',pixelRange);
augimdsTrain = augmentedImageDatastore(inputSize(1:2),imdsTrain, ...
    'DataAugmentation',imageAugmenter);

Чтобы автоматически изменить размер изображений валидации, не выполняя дальнейшее увеличение данных, используйте увеличенный datastore изображений, не задавая дополнительных операций предварительной обработки.

augimdsValidation = augmentedImageDatastore(inputSize(1:2),imdsValidation);

Задайте опции обучения. Для передачи обучения сохраните функции от ранних слоев предварительно обученной сети (переданные веса слоя). Чтобы замедлить изучение в переданных слоях, установите начальную скорость обучения на маленькое значение. На предыдущем шаге вы увеличили факторы скорости обучения для сверточного слоя, чтобы ускорить изучение в новых последних слоях. Эта комбинация настроек скорости обучения приводит к быстрому изучению только в новых слоях и более медленном изучении в других слоях. При использовании обучение с переносом вы не должны обучаться для как много эпох. Эпоха является полным учебным циклом на целом обучающем наборе данных. Задайте мини-пакетный размер, чтобы быть 11 так, чтобы в каждую эпоху вы рассмотрели все данные. Во время обучения программное обеспечение проверяет сеть после каждого ValidationFrequency итерации.

options = trainingOptions('sgdm', ...
    'MiniBatchSize',11, ...
    'MaxEpochs',7, ...
    'InitialLearnRate',2e-4, ...
    'Shuffle','every-epoch', ...
    'ValidationData',augimdsValidation, ...
    'ValidationFrequency',3, ...
    'Verbose',false);

Обучите сеть, которая состоит из переданных и новых слоев.

netTransfer = trainNetwork(augimdsTrain,lgraph,options);
classNames = netTransfer.Layers(end).Classes;
save('mySqueezenet.mat','netTransfer');

Квантуйте сеть

Создайте dlquantizer возразите и задайте сеть, чтобы квантовать.

quantObj = dlquantizer(netTransfer, 'ExecutionEnvironment', 'CPU');

Используйте calibrate функционируйте, чтобы осуществить сеть с демонстрационными входными параметрами и собрать информацию области значений. calibrate функционируйте осуществляет сеть и собирает динамические диапазоны весов и смещений в свертке и полносвязных слоях сети и динамические диапазоны активаций во всех слоях сети. Функция возвращает таблицу. Каждая строка таблицы содержит информацию об области значений для настраиваемого параметра оптимизированной сети.

calResults = quantObj.calibrate(augimdsTrain);
save('squeezenetCalResults.mat','calResults');
save('squeezenetQuantObj.mat','quantObj');

Сгенерируйте MEX-функцию PIL

В этом примере вы генерируете код для функции точки входа predict_int8. Эта функция использует coder.loadDeepLearningNetwork функционируйте, чтобы загрузить модель глубокого обучения и создать и настроить класс CNN. Затем функция точки входа предсказывает ответы при помощи predict (Deep Learning Toolbox) функция.

type predict_int8.m

function out = predict_int8(netFile, in)

    persistent mynet;
    if isempty(mynet)
        mynet = coder.loadDeepLearningNetwork(netFile);
    end
    out = predict(mynet,in);
end

Чтобы сгенерировать MEX-функцию PIL, создайте объект настройки кода для статической библиотеки и установите режим верификации на 'PIL'. Установите выходной язык на C++.

 cfg = coder.config('lib', 'ecoder', true);
 cfg.VerificationMode = 'PIL';
 cfg.TargetLang = 'C++';

Создайте объект настройки глубокого обучения для библиотеки ARM Compute и задайте версию библиотеки. В данном примере предположите, что ARM Вычисляет Библиотеку в оборудовании Raspberry Pi, версия 20.02.1.

 dlcfg = coder.DeepLearningConfig('arm-compute');
 dlcfg.ArmComputeVersion = '20.02.1';

Установите свойства dlcfg сгенерировать код для низкого вывода precision/INT8.

 dlcfg.CalibrationResultFile = 'squeezenetQuantObj.mat';
 dlcfg.DataType = 'int8';

6. Установите DeepLearningConfig свойство cfg к dlcfg.

 cfg.DeepLearningConfig = dlcfg;

7. Используйте Пакет поддержки MATLAB для функции Raspberry Pi, raspi, создать связь с Raspberry Pi. В следующем коде, замене:

%  r = raspi('raspiname','username','password');

8. Создайте coder.Hardware объект для Raspberry Pi и присоединения это к объекту настройки генерации кода.

% hw = coder.hardware('Raspberry Pi');
% cfg.Hardware = hw;

9. Сгенерируйте MEX-функцию PIL при помощи codegen команда

% codegen -config cfg predict_int8 -args {coder.Constant('mySqueezenet.mat'), ones(227,227,3,'uint8')}

Запустите сгенерированную MEX-функцию PIL на Raspberry Pi

Входное изображение, как ожидают, будет иметь тот же размер как входной размер сети. Считайте изображение, что вы хотите классифицировать и изменить размер его к входному размеру сети. Это изменение размеров немного изменяет соотношение сторон изображения.

% testImage = imread("MerchDataTest.jpg");
% testImage = imresize(testImage,inputSize(1:2));

Сравнить предсказания predict Deep Learning Toolbox функционируйте и generared PIL MEX-функция predict_int8_pil, вызовите оба этих funcions на входном изображении отдельно.

% predictScores(:,1) =  predict(netTransfer,testImage)';
% predictScores(:,2) = predict_int8_pil('mySqueezenet.mat',testImage);

Отобразите предсказанные метки и их связанные вероятности как гистограмма.

% h = figure;
% h.Position(3) = 2*h.Position(3);
% ax1 = subplot(1,2,1);
% ax2 = subplot(1,2,2);
% image(ax1,testImage);
% barh(ax2,predictScores)
% xlabel(ax2,'Probability')
% yticklabels(ax2,classNames)
% ax2.XLim = [0 1.1];
% ax2.YAxisLocation = 'left';
% legend('Matlab Single','arm-compute 8-bit integer');
% sgtitle('Predictions using Squeezenet')
% saveas(gcf,'SqueeznetPredictionComparison.jpg');
% close(gcf);
imshow('SqueeznetPredictionComparison.jpg');
