net = squeezenet

net =

  DAGNetwork with properties:

         Layers: [68×1 nnet.cnn.layer.Layer]
    Connections: [75×2 table]

Эта функция возвращает DAGNetwork объект.

SqueezeNet включен в Deep Learning Toolbox™. Чтобы загрузить другие сети, используйте функции такой как googlenet заставить ссылки загружать предварительно обученные сети с Add-On Explorer.

Извлеките данные

В рабочей области извлеките набор данных MathWorks Merch. Это - небольшой набор данных, содержащий 75 изображений товаров MathWorks, принадлежа пяти различным классам (дно, куб, игра в карты, отвертка и факел).

unzip("MerchData.zip");

Откройте SqueezeNet в Deep Network Designer

Откройте Deep Network Designer с SqueezeNet.

deepNetworkDesigner(squeezenet);

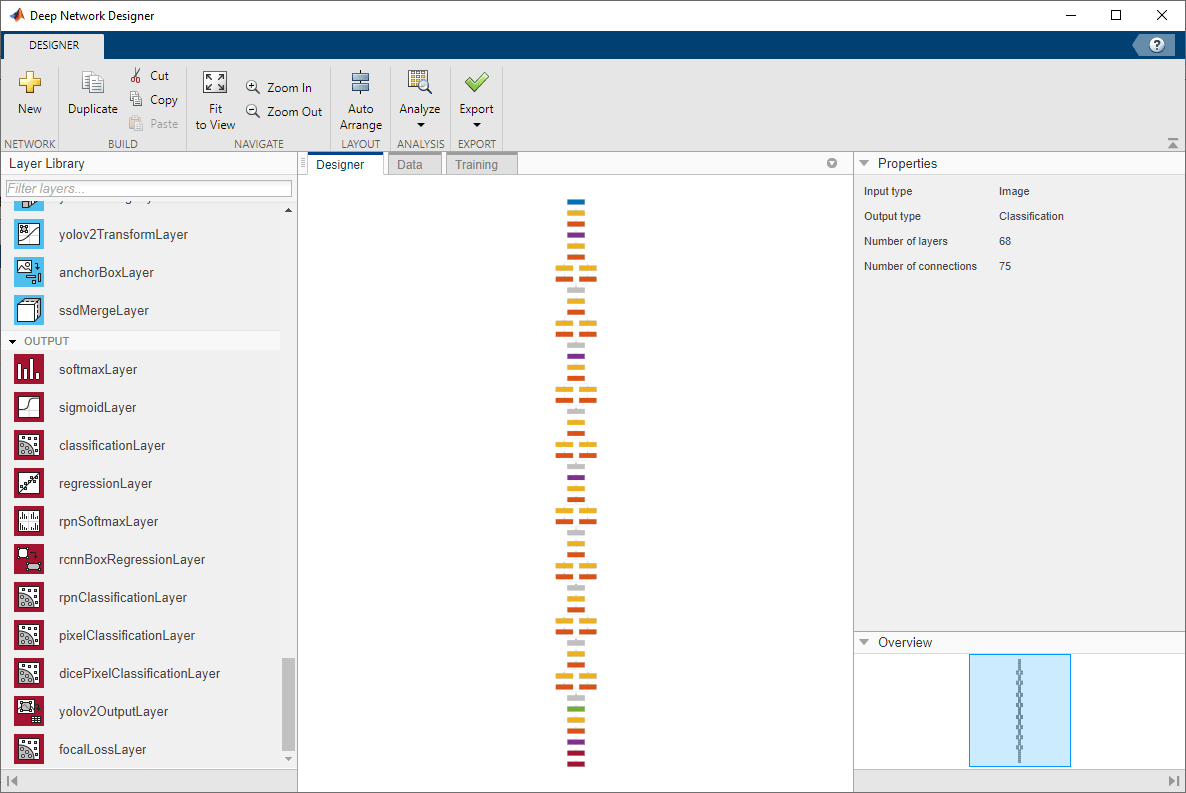

Deep Network Designer отображает уменьшивший масштаб представление целой сети в панели Разработчика.

Исследуйте сетевой график. Чтобы увеличить масштаб с мышью, используйте колесо Ctrl+scroll. К панорамированию используйте клавиши со стрелками, или удерживайте колесико прокрутки и перетащите мышь. Выберите слой, чтобы просмотреть его свойства. Отмените выбор всех слоев, чтобы просмотреть сетевые сводные данные в панели Свойств.

Импортируйте данные

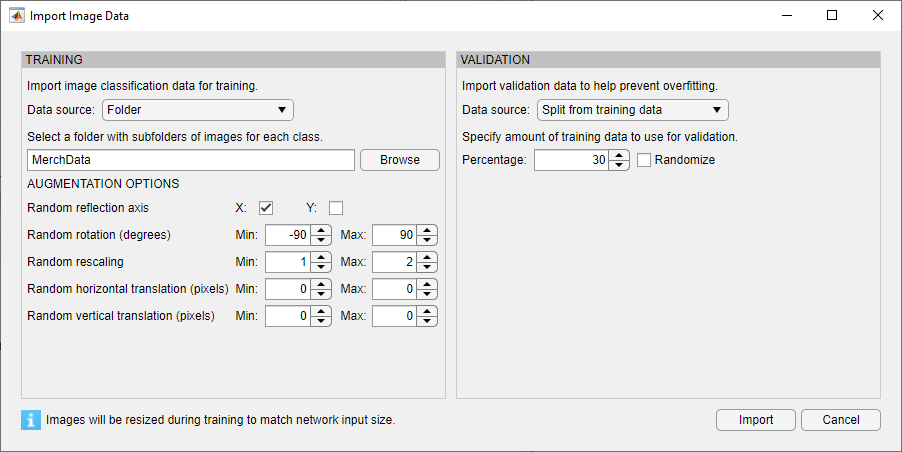

Чтобы загрузить данные в Deep Network Designer, на вкладке Data, нажимают Import Data> Import Image Data. Диалоговое окно Import Image Data открывается.

В списке Источников данных выберите Folder. Нажмите Browse и выберите извлеченную папку MerchData.

Разделите данные на 70% обучающих данных и 30%-х данных о валидации.

Задайте операции увеличения, чтобы выполнить на учебных изображениях. В данном примере примените случайное отражение в оси X, случайное вращение из области значений [-90,90] степени и случайное перемасштабирование из области значений [1,2]. Увеличение данных помогает препятствовать тому, чтобы сеть сверхсоответствовала и запомнила точные детали учебных изображений.

Нажмите Import, чтобы импортировать данные в Deep Network Designer.

Визуализируйте данные

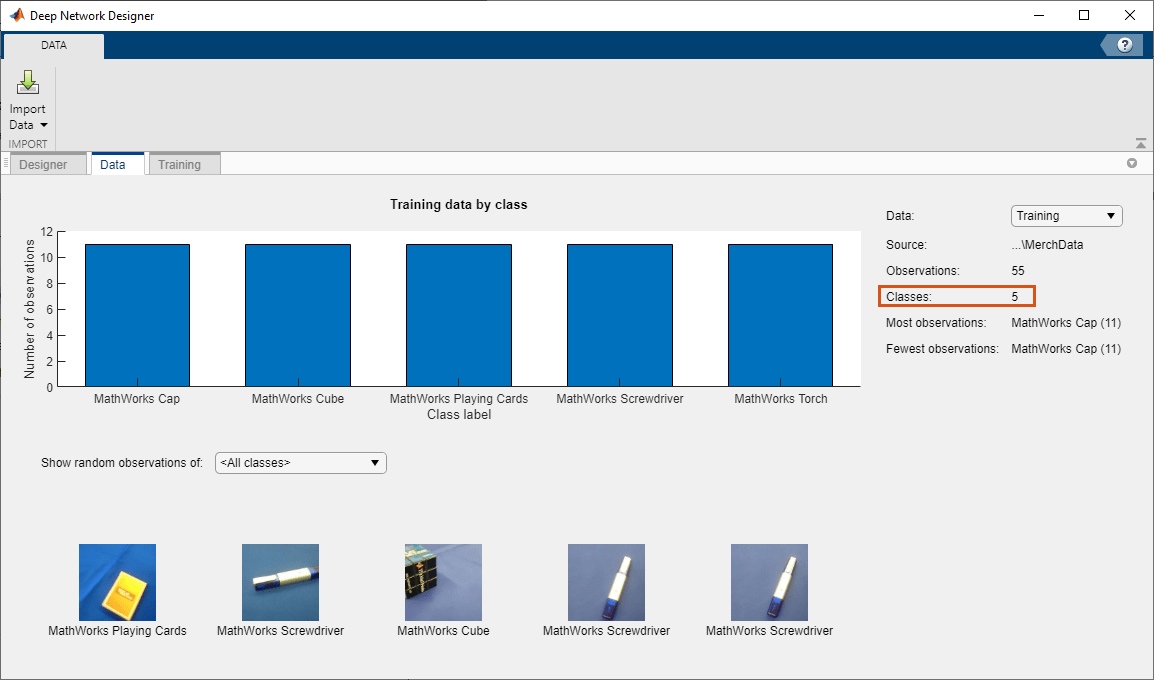

Используя Deep Network Designer, можно визуально смотреть распределение данных об обучении и валидации во вкладке Data. Можно также просмотреть случайные наблюдения и их метки как простая проверка перед обучением. Вы видите, что в этом примере существует пять классов в наборе данных.

Сеть редактирования для передачи обучения

Сверточные слои сетевого извлечения отображают функции что последний learnable слой и итоговое использование слоя классификации, чтобы классифицировать входное изображение. Эти два слоя, 'conv10' и 'ClassificationLayer_predictions' в SqueezeNet содержите информацию о том, как сочетать функции, которые сеть извлекает в вероятности класса, значение потерь и предсказанные метки. Чтобы переобучить предварительно обученную сеть, чтобы классифицировать новые изображения, замените эти два слоя на новые слои, адаптированные к новому набору данных.

В большинстве сетей последний слой с learnable весами является полносвязным слоем. В некоторых сетях, таких как SqueezeNet, последний learnable слой является итоговым сверточным слоем вместо этого. В этом случае замените сверточный слой на новый сверточный слой с количеством фильтров, равных количеству классов.

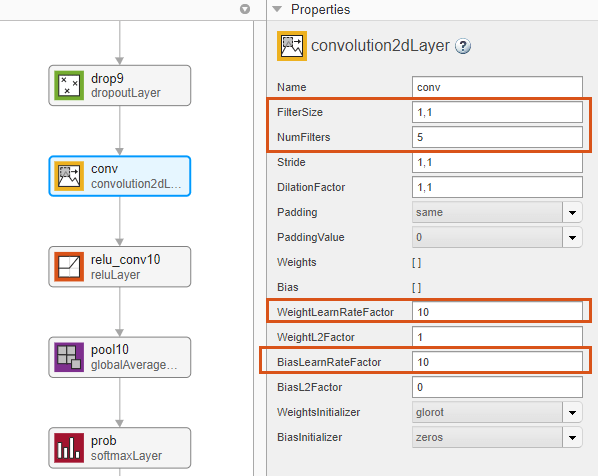

В панели Разработчика перетащите новый convolution2dLayer на холст. Чтобы совпадать с исходным сверточным слоем, установите FilterSize к 1,1. Измените NumFilters к количеству классов в новых данных, в этом примере, 5.

Измените скорости обучения так, чтобы изучение было быстрее в новом слое, чем в переданных слоях установкой WeightLearnRateFactor и BiasLearnRateFactor к 10. Удалите последний 2D сверточный слой и соедините свой новый слой вместо этого.

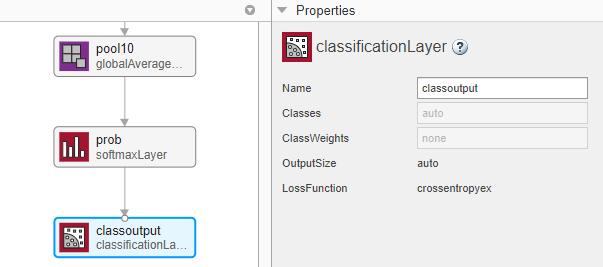

Замените выходной слой. Прокрутите в конец Библиотеки Слоя и перетащите новый classificationLayer на холст. Удалите исходный выходной слой и соедините свой новый слой вместо этого.

Проверяйте сеть

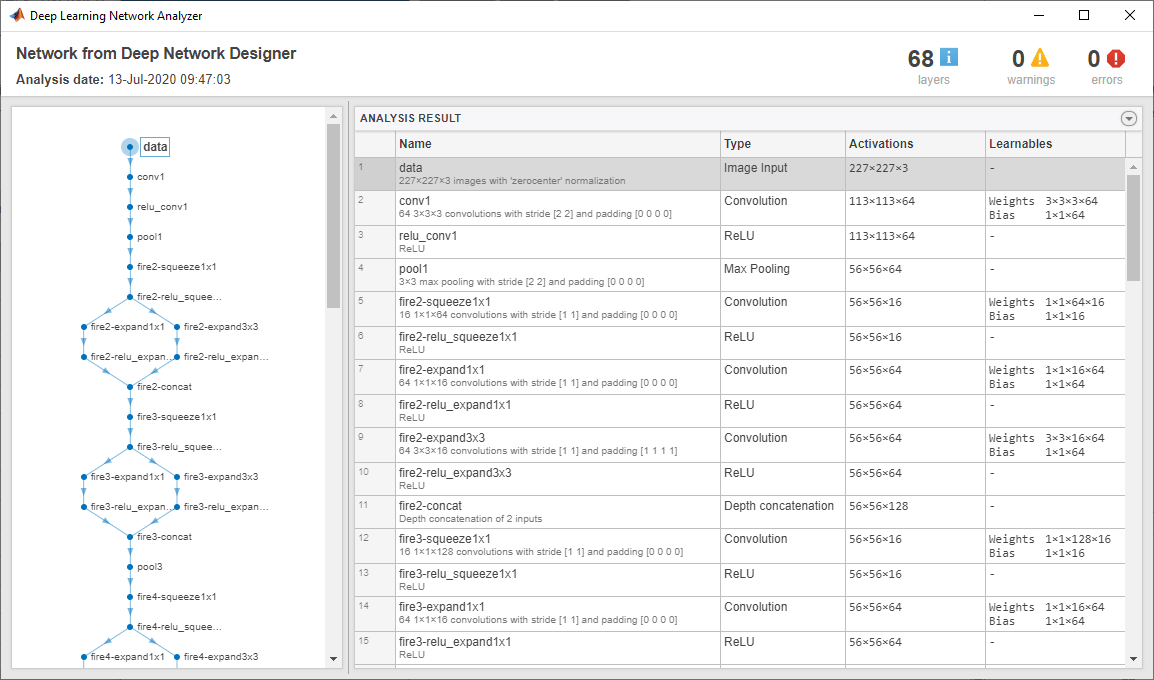

Чтобы убедиться ваша отредактированная сеть готова к обучению, нажмите Analyze и обеспечьте Нейронной сети для глубокого обучения нулевые ошибки отчетов Анализатора.

Обучение сети

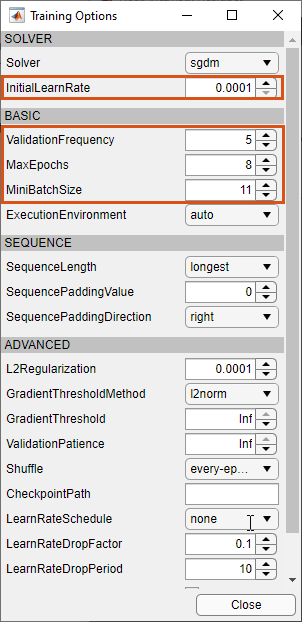

Задайте опции обучения. Выберите вкладку Training и нажмите Training Options.

В данном примере установите InitialLearnRate на 0.0001, ValidationFrequency к 5, и MaxEpochs к 8. Как существует 55 наблюдений, установите MiniBatchSize на 11.

Чтобы обучить сеть с заданными опциями обучения, нажмите Close и затем нажмите Train.

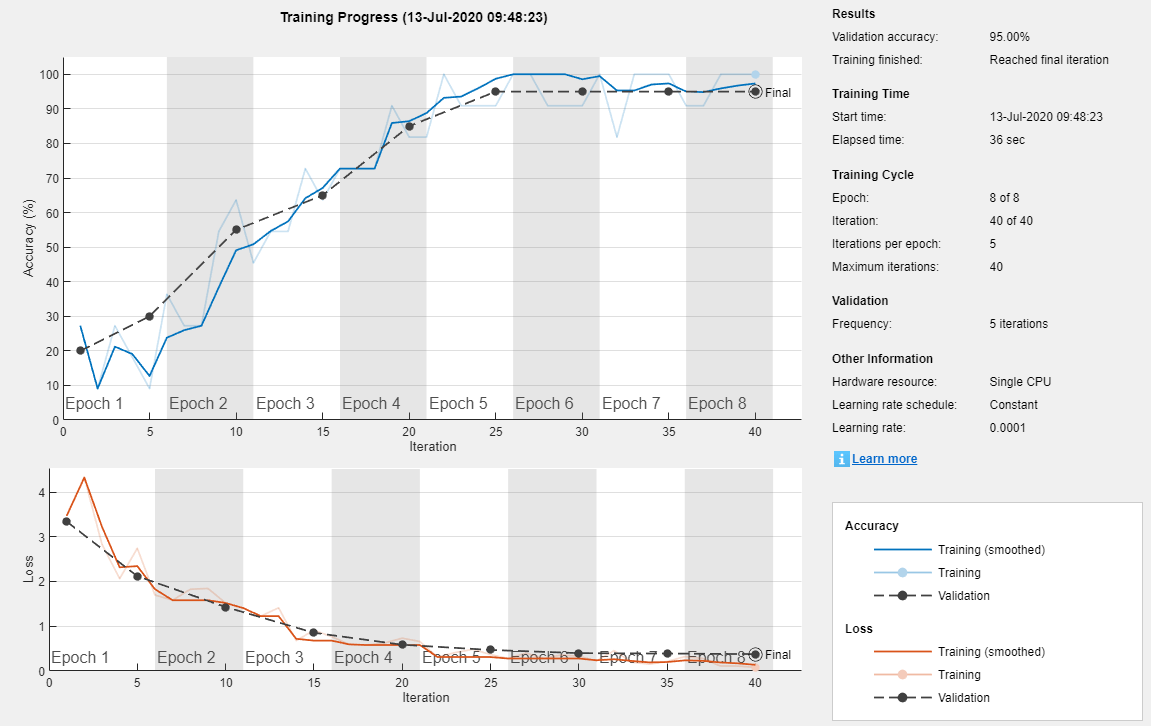

Deep Network Designer позволяет вам визуализировать и контролировать процесс обучения. Можно затем отредактировать опции обучения и переобучить сеть при необходимости.

Экспортируйте результаты и сгенерируйте код MATLAB

Чтобы экспортировать сетевую архитектуру с обученными весами, на вкладке Training, выбирают Export> Export Trained Network и Results. Deep Network Designer экспортирует обучивший сеть как переменную trainedNetwork_1 и учебная информация как переменная trainInfoStruct_1.

trainInfoStruct_1

trainInfoStruct_1 = struct with fields:
               TrainingLoss: [1×40 double]
           TrainingAccuracy: [1×40 double]
             ValidationLoss: [3.3420 NaN NaN NaN 2.1187 NaN NaN NaN NaN 1.4291 NaN NaN NaN NaN 0.8527 NaN NaN NaN NaN 0.5849 NaN NaN NaN NaN 0.4678 NaN NaN NaN NaN 0.3967 NaN NaN NaN NaN 0.3875 NaN NaN NaN NaN 0.3749]
         ValidationAccuracy: [20 NaN NaN NaN 30 NaN NaN NaN NaN 55.0000 NaN NaN NaN NaN 65 NaN NaN NaN NaN 85 NaN NaN NaN NaN 95 NaN NaN NaN NaN 95 NaN NaN NaN NaN 95 NaN NaN NaN NaN 95]
              BaseLearnRate: [1×40 double]
        FinalValidationLoss: 0.3749
    FinalValidationAccuracy: 95

Можно также сгенерировать код MATLAB, который воссоздает сеть и используемые опции обучения. На вкладке Training выберите Export> Generate Code for Training. Исследуйте код MATLAB, чтобы изучить, как программно подготовить данные к обучению, создать сетевую архитектуру и обучить сеть.

Классифицируйте новое изображение

Загрузите новое изображение, чтобы классифицировать использование обучившего сеть.

I = imread("MerchDataTest.jpg");

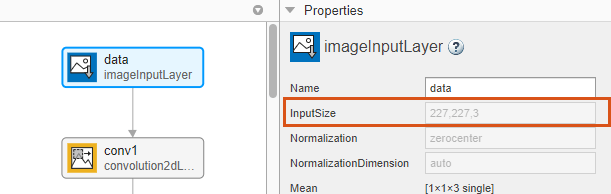

Deep Network Designer изменяет размер изображений во время обучения совпадать с сетевым входным размером. Чтобы просмотреть сетевой входной размер, перейдите к Разработчику, разделяют на области и выбирают imageInputLayer (первый слой). Эта сеть имеет входной размер 227 227.

Измените размер тестового изображения, чтобы совпадать с сетевым входным размером.

I = imresize(I, [227 227]);

Классифицируйте тестовое изображение с помощью обучившего сеть.

[YPred,probs] = classify(trainedNetwork_1,I);
imshow(I)
label = YPred;
title(string(label) + ", " + num2str(100*max(probs),3) + "%");

Загрузка данных

Разархивируйте и загрузите новые изображения как datastore изображений. imageDatastore автоматически помечает изображения на основе имен папок и хранит данные как ImageDatastore объект. Datastore изображений позволяет вам сохранить большие данные изображения, включая данные, которые не умещаются в памяти, и эффективно считать пакеты изображений во время обучения сверточной нейронной сети.

unzip('MerchData.zip');
imds = imageDatastore('MerchData', ...
    'IncludeSubfolders',true, ...
    'LabelSource','foldernames');

Разделите данные на наборы данных обучения и валидации. Используйте 70% изображений для обучения и 30% для валидации. splitEachLabel разделяет images datastore в два новых хранилища данных.

[imdsTrain,imdsValidation] = splitEachLabel(imds,0.7,'randomized');

Этот очень небольшой набор данных теперь содержит 55 учебных изображений и 20 изображений валидации. Отобразите некоторые демонстрационные изображения.

numTrainImages = numel(imdsTrain.Labels);
idx = randperm(numTrainImages,16);

I = imtile(imds, 'Frames', idx);

figure
imshow(I)

Загрузите предварительно обученную сеть

Загрузите предварительно обученную нейронную сеть SqueezeNet.

net = squeezenet;

Используйте analyzeNetwork отобразить интерактивную визуализацию сетевой архитектуры и подробной информации о слоях сети.

analyzeNetwork(net)

Первый слой, входной слой для изображений, требует входных изображений размера 227 227 3, где 3 количество цветовых каналов.

inputSize = net.Layers(1).InputSize

inputSize = 1×3

   227   227     3

Замените последние слои

Сверточные слои сетевого извлечения отображают функции что последний learnable слой и итоговое использование слоя классификации, чтобы классифицировать входное изображение. Эти два слоя, 'conv10' и 'ClassificationLayer_predictions' в SqueezeNet содержите информацию о том, как сочетать функции, которые сеть извлекает в вероятности класса, значение потерь и предсказанные метки. Чтобы переобучить предварительно обученную сеть, чтобы классифицировать новые изображения, замените эти два слоя на новые слои, адаптированные к новому набору данных.

Извлеките график слоев из обучившего сеть.

lgraph = layerGraph(net);

Найдите, что имена этих двух слоев заменяют. Можно сделать это вручную, или можно использовать функцию поддержки findLayersToReplace найти эти слои автоматически.

[learnableLayer,classLayer] = findLayersToReplace(lgraph);
[learnableLayer,classLayer]

ans =
  1x2 Layer array with layers:

     1   'conv10'                            Convolution             1000 1x1x512 convolutions with stride [1  1] and padding [0  0  0  0]
     2   'ClassificationLayer_predictions'   Classification Output   crossentropyex with 'tench' and 999 other classes

В большинстве сетей последний слой с learnable весами является полносвязным слоем. В некоторых сетях, таких как SqueezeNet, последний learnable слой является сверточным слоем 1 на 1 вместо этого. В этом случае замените сверточный слой на новый сверточный слой с количеством фильтров, равных количеству классов. Чтобы учиться быстрее в новых слоях, чем в переданных слоях, увеличьте WeightLearnRateFactor и BiasLearnRateFactor значения сверточного слоя.

numClasses = numel(categories(imdsTrain.Labels))

numClasses = 5

newConvLayer =  convolution2dLayer([1, 1],numClasses,'WeightLearnRateFactor',10,'BiasLearnRateFactor',10,"Name",'new_conv');
lgraph = replaceLayer(lgraph,'conv10',newConvLayer);

Слой классификации задает выходные классы сети. Замените слой классификации на новый без меток класса. trainNetwork автоматически устанавливает выходные классы слоя в учебное время.

newClassificatonLayer = classificationLayer('Name','new_classoutput');
lgraph = replaceLayer(lgraph,'ClassificationLayer_predictions',newClassificatonLayer);

Обучение сети

Сеть требует входных изображений размера 227 227 3, но изображения в хранилищах данных изображений имеют различные размеры. Используйте увеличенный datastore изображений, чтобы автоматически изменить размер учебных изображений. Задайте дополнительные операции увеличения, чтобы выполнить на учебных изображениях: случайным образом инвертируйте учебные изображения вдоль вертикальной оси, и случайным образом переведите их до 30 пикселей горизонтально и вертикально. Увеличение данных помогает препятствовать тому, чтобы сеть сверхсоответствовала и запомнила точные детали учебных изображений.

pixelRange = [-30 30];
imageAugmenter = imageDataAugmenter( ...
    'RandXReflection',true, ...
    'RandXTranslation',pixelRange, ...
    'RandYTranslation',pixelRange);
augimdsTrain = augmentedImageDatastore(inputSize(1:2),imdsTrain, ...
    'DataAugmentation',imageAugmenter);

Чтобы автоматически изменить размер изображений валидации, не выполняя дальнейшее увеличение данных, используйте увеличенный datastore изображений, не задавая дополнительных операций предварительной обработки.

augimdsValidation = augmentedImageDatastore(inputSize(1:2),imdsValidation);

Задайте опции обучения. Для передачи обучения сохраните функции от ранних слоев предварительно обученной сети (переданные веса слоя). Чтобы замедлить изучение в переданных слоях, установите начальную скорость обучения на маленькое значение. На предыдущем шаге вы увеличили факторы скорости обучения для сверточного слоя, чтобы ускорить изучение в новых последних слоях. Эта комбинация настроек скорости обучения приводит к быстрому изучению только в новых слоях и более медленном изучении в других слоях. При использовании обучение с переносом вы не должны обучаться для как много эпох. Эпоха является полным учебным циклом на целом обучающем наборе данных. Задайте мини-пакетный размер, чтобы быть 11 так, чтобы в каждую эпоху вы рассмотрели все данные. Программное обеспечение проверяет сеть каждый ValidationFrequency итерации во время обучения.

options = trainingOptions('sgdm', ...
    'MiniBatchSize',11, ...
    'MaxEpochs',7, ...
    'InitialLearnRate',2e-4, ...
    'Shuffle','every-epoch', ...
    'ValidationData',augimdsValidation, ...
    'ValidationFrequency',3, ...
    'Verbose',false, ...
    'Plots','training-progress');

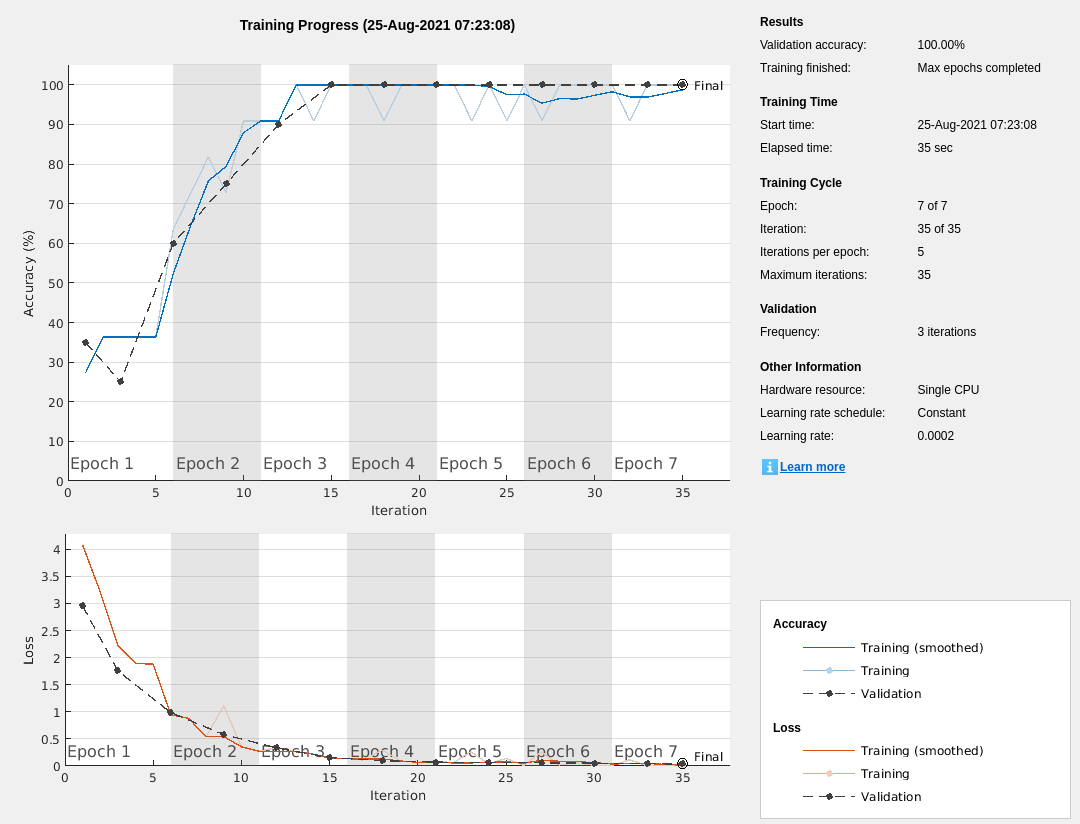

Обучите сеть, которая состоит из переданных и новых слоев. По умолчанию, trainNetwork использует графический процессор, если вы доступны. Это требует Parallel Computing Toolbox™ и поддерживаемого устройства графического процессора. Для получения информации о поддерживаемых устройствах смотрите Поддержку графического процессора Релизом (Parallel Computing Toolbox). В противном случае, trainNetwork использует центральный процессор. Можно также задать среду выполнения при помощи 'ExecutionEnvironment' аргумент пары "имя-значение" trainingOptions.

netTransfer = trainNetwork(augimdsTrain,lgraph,options);

Классифицируйте изображения валидации

Классифицируйте изображения валидации с помощью подстроенной сети.

[YPred,scores] = classify(netTransfer,augimdsValidation);

Отобразите четыре демонстрационных изображения валидации с их предсказанными метками.

idx = randperm(numel(imdsValidation.Files),4);
figure
for i = 1:4
    subplot(2,2,i)
    I = readimage(imdsValidation,idx(i));
    imshow(I)
    label = YPred(idx(i));
    title(string(label));
end

Вычислите точность классификации на набор валидации. Точность является частью меток, которые сеть предсказывает правильно.

YValidation = imdsValidation.Labels;
accuracy = mean(YPred == YValidation)

accuracy = 1

Для советов на улучшающейся точности классификации смотрите Советы Глубокого обучения и Приемы.

Загрузка данных

Разархивируйте и загрузите демонстрационные изображения как datastore изображений. imageDatastore автоматически помечает изображения на основе имен папок и хранит данные как ImageDatastore объект. Datastore изображений позволяет вам сохранить большие данные изображения, включая данные, которые не умещаются в памяти. Разделите данные в 70%-е обучение и 30% тестовых данных.

unzip('MerchData.zip');

imds = imageDatastore('MerchData', ...
    'IncludeSubfolders',true, ...
    'LabelSource','foldernames');

[imdsTrain,imdsTest] = splitEachLabel(imds,0.7,'randomized');

Этот очень небольшой набор данных теперь имеет 55 учебных изображений и 20 изображений валидации. Отобразите некоторые демонстрационные изображения.

numImagesTrain = numel(imdsTrain.Labels);
idx = randperm(numImagesTrain,16);

I = imtile(imds, 'Frames', idx);

figure
imshow(I)

Загрузите предварительно обученную сеть

Загрузите предварительно обученную сеть SqueezeNet. SqueezeNet обучен больше чем на миллионе изображений и может классифицировать изображения в 1 000 категорий объектов, например, клавиатуры, мыши, карандаша и многих животных. В результате модель изучила богатые представления функции для широкого спектра изображений.

net = squeezenet;

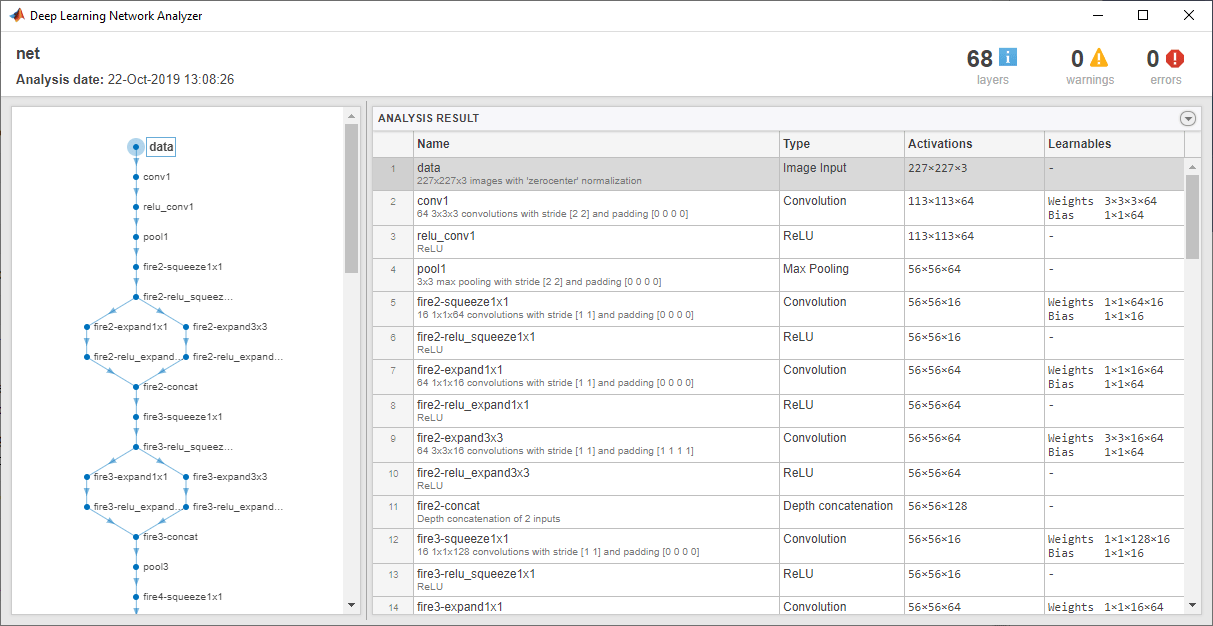

Анализируйте сетевую архитектуру.

analyzeNetwork(net)

Первый слой, входной слой для изображений, требует входных изображений размера 227 227 3, где 3 количество цветовых каналов.

inputSize = net.Layers(1).InputSize

inputSize = 1×3

   227   227     3

Извлеките функции изображений

Сеть создает иерархическое представление входных изображений. Более глубокие слои содержат высокоуровневые функции, созданное использование более низких функций уровня более ранних слоев. Чтобы получить представления функции обучения и тестовых изображений, используйте activations на глобальном среднем слое 'pool10' объединения. Чтобы получить более низкое представление уровня изображений, используйте более ранний слой в сети.

Сеть требует входных изображений размера 227 227 3, но изображения в хранилищах данных изображений имеют различные размеры. Чтобы автоматически изменить размер обучения и тестовых изображений, прежде чем они будут введены к сети, создайте увеличенные хранилища данных изображений, задайте желаемый размер изображения и используйте эти хранилища данных в качестве входных параметров к activations.

augimdsTrain = augmentedImageDatastore(inputSize(1:2),imdsTrain);
augimdsTest = augmentedImageDatastore(inputSize(1:2),imdsTest);

layer = 'pool10';
featuresTrain = activations(net,augimdsTrain,layer,'OutputAs','rows');
featuresTest = activations(net,augimdsTest,layer,'OutputAs','rows');

Извлеките метки класса из обучения и тестовых данных.

YTrain = imdsTrain.Labels;
YTest = imdsTest.Labels;

Подходящий классификатор изображений

Используйте функции, извлеченные из учебных изображений как переменные предикторы, и соответствуйте машине опорных векторов (SVM) мультикласса с помощью fitcecoc (Statistics and Machine Learning Toolbox).

mdl = fitcecoc(featuresTrain,YTrain);

Классифицируйте тестовые изображения

Классифицируйте тестовые изображения с помощью обученной модели SVM и функций, извлеченных из тестовых изображений.

YPred = predict(mdl,featuresTest);

Отобразите четыре демонстрационных тестовых изображения с их предсказанными метками.

idx = [1 5 10 15];
figure
for i = 1:numel(idx)
    subplot(2,2,i)
    I = readimage(imdsTest,idx(i));
    label = YPred(idx(i));

    imshow(I)
    title(label)
end

Вычислите точность классификации на набор тестов. Точность является частью меток, которые сеть предсказывает правильно.

accuracy = mean(YPred == YTest)

accuracy = 1

Этот SVM имеет высокую точность. Если точность высоко достаточно не использует извлечение признаков, то попробуйте передачу обучения вместо этого.
