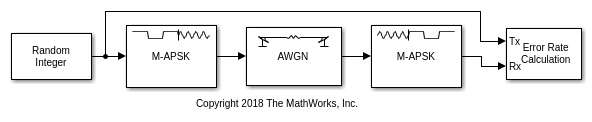

APSK модулируемый сигнал в виде скаляра, вектора или матрицы. Когда этот вход является матрицей, каждый столбец обработан как независимый канал. Этот порт без имени до Var порт включен.

Типы данных: double | single
Поддержка комплексного числа: Да

Шумовое отклонение в виде положительной скалярной величины или вектора из положительных значений. Когда шумовое отклонение или результат степени сигнала в расчетах включающие экстремальные положительные или отрицательные величины, смотрите APSK Мягкая Демодуляция для факторов типа решения демодуляции.

Зависимости

Чтобы включить этот порт, установите Шумовой источник отклонения на Input port.

Типы данных: double | single

Демодулируемый сигнал, возвращенный как скаляр, вектор или матрица. Тип данных и размерности демодулируемого сигнала зависят от значений, заданных параметрами типа Выходного типа и Решения. Этот порт без имени на блоке.

Используйте тип Выходных данных, чтобы задать тип выходных данных.

Типы данных: single | double

Созвездие указывает на звонок PSK в виде вектора больше чем с одним элементом. Каждый векторный элемент указывает на количество точек созвездия в его соответствующем звонке PSK. Первый элемент соответствует самому внутреннему кругу, и так далее до последнего элемента, который соответствует наиболее удаленному кругу. Сумма элементов в Constellation points per circle определяет порядок модуляции. Значения элемента должны быть множителями четыре, и порядок модуляции должен быть степенью двойки.

Пример: [4,12,16] задает три кольцевых созвездия PSK с порядком модуляции 32.

Радиус на PSK оглашается в виде вектора той же длиной как точки Созвездия на круг. Каждый векторный элемент указывает на радиус своего соответствующего звонка PSK. Первый элемент соответствует самому внутреннему кругу, и так далее до последнего элемента, который соответствует наиболее удаленному кругу. Эти значения элемента должны быть положительными значениями, расположенными в увеличивающемся порядке.

Пример: [0.5,1,2] задает радиусы для трех звонков PSK созвездия. Внутренний звонок имеет радиус 0,5, второй звонок имеет радиус 1,0, и внешний звонок имеет радиус 2,0.

Смещение фазы на PSK звенит в радианах в виде скаляра или вектора с той же длиной как точки Созвездия на круг. Каждый векторный элемент указывает на смещение фазы своего соответствующего звонка PSK. Первый элемент соответствует самому внутреннему кругу, и так далее до последнего элемента, который соответствует наиболее удаленному кругу. Phase offset of each circle (rad) может быть скаляром, только если всеми элементами Constellation points per circle является то же значение.

Пример: [pi/4,pi/12,pi/16] задает смещения фазы для трех звонков PSK созвездия. Внутренний звонок имеет смещение фазы π/4, второй звонок имеет смещение фазы π/12, и внешний звонок имеет смещение фазы π/16.

Отображение символа в виде одного из следующего:

Отображение символа по умолчанию зависит от параметров Phase offset of each circle (rad) и Constellation points per circle. Когда все элементы в Constellation points per circle равны, и все элементы в Phase offset of each circle (rad) равны, значением по умолчанию является Gray. Для всех других случаев значением по умолчанию является Contourwise-gray.

Пользовательское отображение символа в виде целочисленного вектора. Этот вектор должен состоять из M уникальные элементы со значениями в области значений [0, (M – 1)], где M является Порядком Модуляции для M-APSK. Первый элемент в Custom symbol mapping соответствует точке созвездия в первом квадранте самого внутреннего круга с последующими элементами, расположенными против часовой стрелки вокруг звонков PSK.

Пример: значение по умолчанию, [0,4,12,8,1,3,2,6,7,5,13,15,14,10,11,9], задает contourwise-серое отображение символа. Распределение точек созвездия неоднородно на всех контурах.

Зависимости

Чтобы включить этот параметр, установите отображение Символа с User-defined.

Выходной тип в виде Integer или Bit.

Типы данных: char | string

Решение демодуляции вводит в виде Hard decision, Log-likelihood ratio, или Approximate log-likelihood ratio. Смотрите APSK Мягкая Демодуляция для факторов выбора алгоритма.

Зависимости

Этот параметр применяется только, когда Выходной тип установлен в Bit.

Шумовой источник отклонения в виде:

Зависимости

Этот параметр применяется только, когда тип Решения установлен в любой Log-likelihood ratio или Approximate log-likelihood ratio.

Шумовое отклонение в виде положительной скалярной величины или вектора из положительных значений.

Когда шумовое отклонение или результат степени сигнала в расчетах включающие экстремальные положительные или отрицательные величины, смотрите APSK Мягкая Демодуляция для факторов спецификации типа Решения.

Зависимости

Этот параметр применяется только, когда Шумовой источник отклонения установлен в Property и тип Решения установлен в любой Log-likelihood ratio или Approximate log-likelihood ratio.

Типы данных: double

Выходные данные вводят в виде одного из приемлемых значений из этой таблицы. Приемлемые значения Output data type зависят от Выходного типа, и Решение вводят значения параметров.

Зависимости

Этот параметр применяется только, когда Выходной тип установлен в Integer или когда Выходной тип установлен в Bit и тип Решения установлен в Hard decision.

Тип симуляции, чтобы запуститься в виде:

Для получения информации о скорости выполнения смотрите Советы.
