Частотная характеристика системы SISO

В этом примере показано, как построить частотную характеристику и получить данные о частотной характеристике для одно входа, одно выход (SISO) модель динамической системы.

Создайте модель передаточной функции и постройте ее частотную характеристику.

H = tf([10,21],[1,1.4,26]);
bode(H)

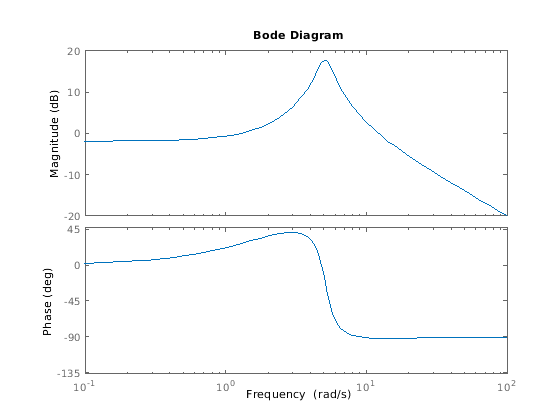

Figure contains 2 axes objects. Axes object 1 contains an object of type line. This object represents H. Axes object 2 contains an object of type line. This object represents H.

Когда вы можете bode без выходных аргументов это строит частотную характеристику на экране. Если вы не задаете частотный диапазон, чтобы построить, bode автоматически выбирает частотный диапазон на основе системной динамики.

Вычислите частотную характеристику между 1 и 13 рад/с.

[mag,phase,w] = bode(H,{1,13});

Когда вы вызываете bode с выходными аргументами команда возвращает векторы mag и phase содержа величину и фазу частотной характеристики. Вход {1,13} массива ячеек говорит bode вычислить ответ в сетке частот между 1 и 13 рад/с. bode возвращает точки частоты в векторном w.
