Извлеките данные

В рабочей области извлеките набор данных MathWorks Merch. Это - небольшой набор данных, содержащий 75 изображений товаров MathWorks, принадлежа пяти различным классам (дно, куб, игра в карты, отвертка и факел).

unzip("MerchData.zip");

Загрузите предварительно обученную сеть

Открытый Deep Network Designer.

deepNetworkDesigner

Выберите SqueezeNet из списка предварительно обученных сетей и нажмите Open.

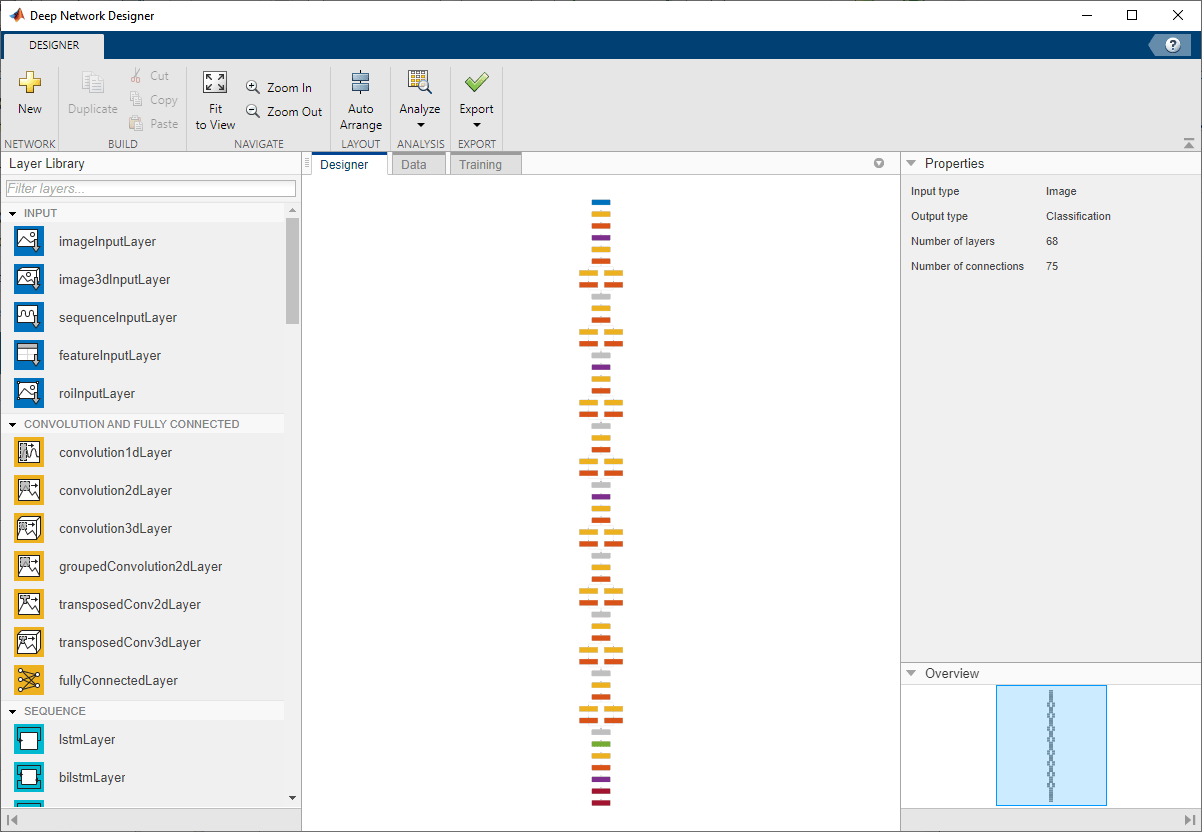

Deep Network Designer отображает уменьшивший масштаб представление целой сети.

Исследуйте сетевой график. Чтобы увеличить масштаб с мышью, используйте колесо Ctrl+scroll. К панорамированию используйте клавиши со стрелками, или удерживайте колесико прокрутки и перетащите мышь. Выберите слой, чтобы просмотреть его свойства. Отмените выбор всех слоев, чтобы просмотреть сетевые сводные данные в панели Свойств.

Импортируйте данные

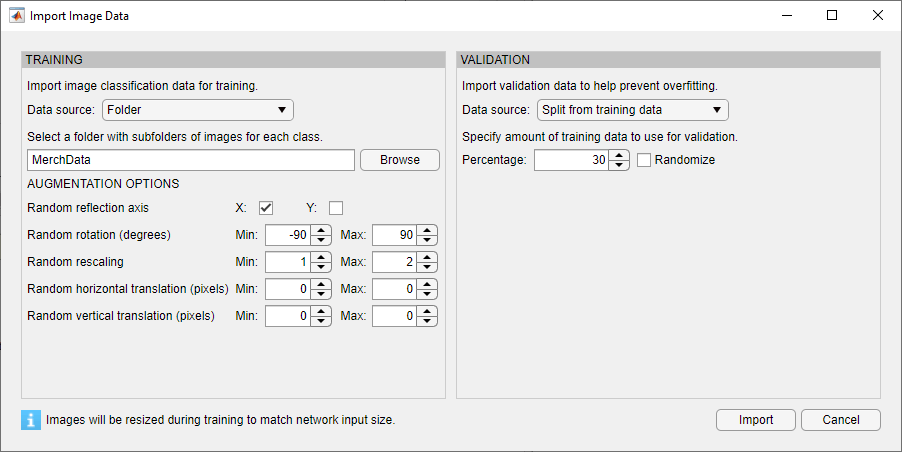

Чтобы загрузить данные в Deep Network Designer, на вкладке Data, нажимают Import Data> Import Image Data. Диалоговое окно Import Image Data открывается.

В списке Источников данных выберите Folder. Нажмите Browse и выберите извлеченную папку MerchData.

Разделите данные на 70% обучающих данных и 30%-х данных о валидации.

Задайте операции увеличения, чтобы выполнить на учебных изображениях. Увеличение данных помогает препятствовать тому, чтобы сеть сверхсоответствовала и запомнила точные детали учебных изображений. В данном примере примените случайное отражение в оси X, случайное вращение из области значений [-90,90] степени и случайное перемасштабирование из области значений [1,2].

Нажмите Import, чтобы импортировать данные в Deep Network Designer.

Сеть редактирования для передачи обучения

Чтобы переобучить SqueezeNet, чтобы классифицировать новые изображения, замените последний 2D сверточный слой и итоговый слой классификации сети. В SqueezeNet эти слои имеют имена 'conv10' и 'ClassificationLayer_predictions', соответственно.

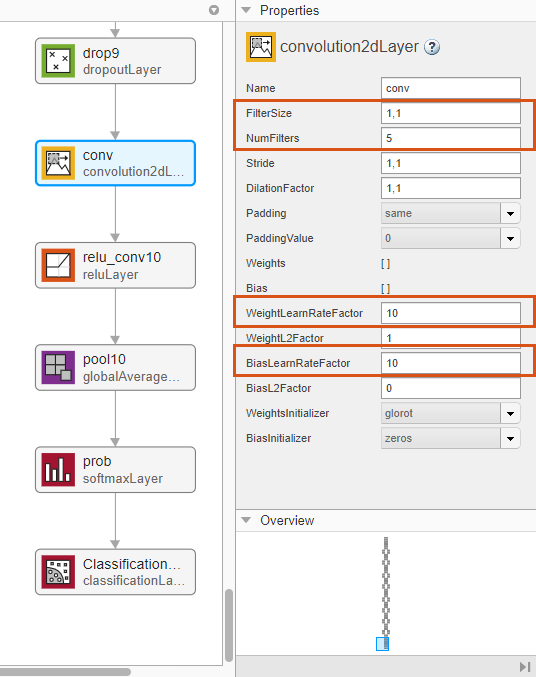

На панели Разработчика перетащите новый convolution2dLayer на холст. Чтобы совпадать с исходным сверточным слоем, установите FilterSize к 1,1. Отредактируйте NumFilters быть количеством классов в новых данных, в этом примере, 5.

Измените скорости обучения так, чтобы изучение было быстрее в новом слое, чем в переданных слоях установкой WeightLearnRateFactor и BiasLearnRateFactor к 10.

Удалите последний 2D сверточный слой и соедините свой новый слой вместо этого.

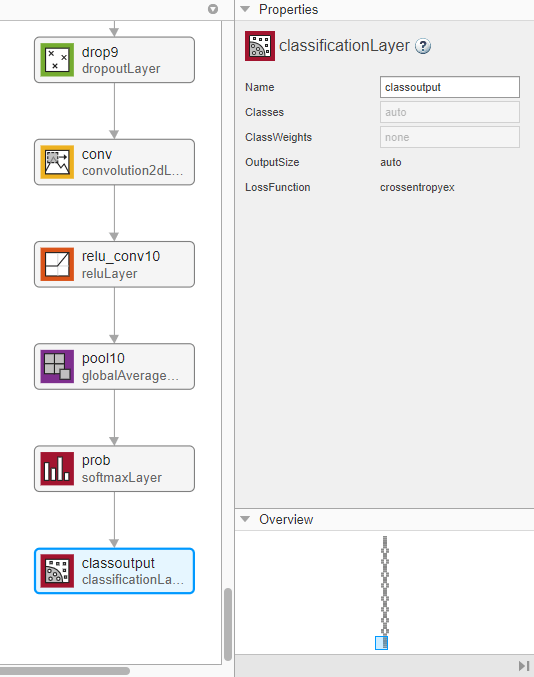

Замените выходной слой. Прокрутите в конец Библиотеки Слоя и перетащите новый classificationLayer на холст. Удалите исходный выходной слой и соедините свой новый слой в его месте.

Обучение сети

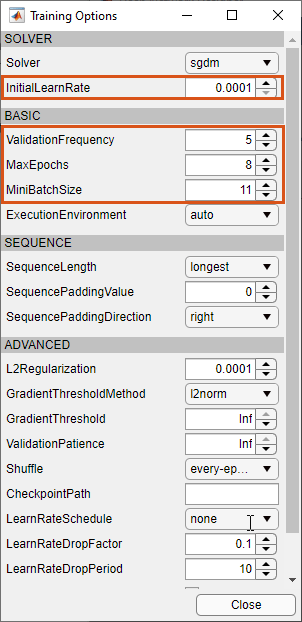

Чтобы выбрать опции обучения, выберите вкладку Training и нажмите Training Options. Установите начальную букву, изучают уровень маленькому значению, чтобы замедлить изучение в переданных слоях. На предыдущем шаге вы увеличили факторы скорости обучения для 2D сверточного слоя, чтобы ускорить изучение в новых последних слоях. Эта комбинация настроек скорости обучения приводит к быстрому изучению только в новых слоях и более медленном изучении в других слоях.

В данном примере установите InitialLearnRate на 0.0001, ValidationFrequency к 5, MaxEpochs к 8. Как существует 55 наблюдений, установите MiniBatchSize на 11 разделить обучающие данные равномерно и гарантировать целый набор обучающих данных используются в течение каждой эпохи.

Чтобы обучить сеть с заданными опциями обучения, нажмите Close и затем нажмите Train.

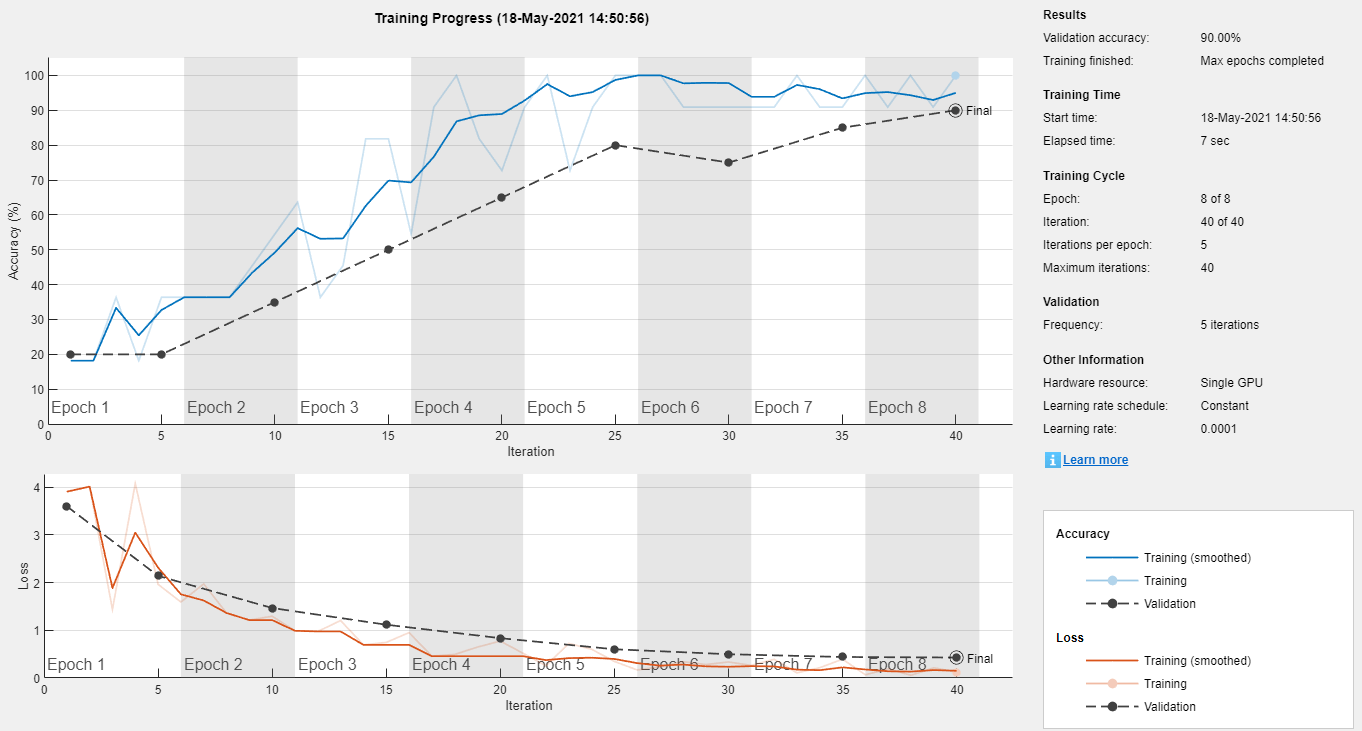

Deep Network Designer позволяет вам визуализировать и контролировать процесс обучения. Можно затем отредактировать опции обучения и переобучить сеть при необходимости.

Экспортируйте результаты и сгенерируйте код MATLAB

Чтобы экспортировать результаты обучения, на вкладке Training, выбирают Export> Export Trained Network и Results. Deep Network Designer экспортирует обучивший сеть как переменную trainedNetwork_1 и учебная информация как переменная trainInfoStruct_1.

Можно также сгенерировать код MATLAB, который воссоздает сеть и используемые опции обучения. На вкладке Training выберите Export> Generate Code for Training. Исследуйте код MATLAB, чтобы изучить, как программно подготовить данные к обучению, создать сетевую архитектуру и обучить сеть.

Классифицируйте новое изображение

Загрузите новое изображение, чтобы классифицировать использование обучившего сеть.

I = imread("MerchDataTest.jpg");

Измените размер тестового изображения, чтобы совпадать с сетевым входным размером.

I = imresize(I, [227 227]);

Классифицируйте тестовое изображение с помощью обучившего сеть.

[YPred,probs] = classify(trainedNetwork_1,I);
imshow(I)
label = YPred;
title(string(label) + ", " + num2str(100*max(probs),3) + "%");
