Оцените эффективность ускоренной функции глубокого обучения

В этом примере показано, как оценить увеличение производительности использования ускоренной функции.

При использовании dlfeval функция в пользовательском учебном цикле, программное обеспечение прослеживает каждый вход dlarray объект градиентов модели функционирует, чтобы определить график расчета, используемый для автоматического дифференцирования. Этот процесс трассировки может занять время и может провести время, повторно вычисляя ту же трассировку. Путем оптимизации, кэшируясь и снова используя трассировки, можно ускорить расчет градиента в функциях глубокого обучения. Можно также оптимизировать, кэшироваться, и трассировки повторного использования, чтобы ускорить другие функции глубокого обучения, которые не требуют автоматического дифференцирования, например, можно также ускорить функции модели и функции, используемые для предсказания.

Чтобы ускорить вызовы функций глубокого обучения, используйте dlaccelerate функция, чтобы создать AcceleratedFunction возразите, что automaticallyoptimizes, кэши, и снова используют трассировки. Можно использовать dlaccelerate функция, чтобы ускорить функции модели и градиенты модели функционирует непосредственно, или ускорять подфункции, используемые этими функциями. Увеличение производительности является самым примечательным для более глубоких сетей и учебных циклов со многими эпохами и итерациями.

Возвращенный AcceleratedFunction объектные кэши трассировки вызовов базовой функции и повторных использований кэшируемый результат, когда тот же входной набор повторяется.

Попытайтесь использовать dlaccelerate для вызовов функции, что:

продолжительны
имейте dlarray объект, структуры dlarray объекты или dlnetwork объекты как входные параметры
не имейте побочных эффектов как запись в файлы или отображение вывода

Этот пример сравнивает обучение и времена предсказания при использовании и не использование ускорения.

Загрузите обучение и тестовые данные

digitTrain4DArrayData функционируйте загружает изображения, их метки цифры и их углы вращения от вертикали. Создайте arrayDatastore объекты для изображений, меток и углов, и затем используют combine функция, чтобы сделать один datastore, который содержит все обучающие данные. Извлеките имена классов и количество недискретных ответов.

[imagesTrain,labelsTrain,anglesTrain] = digitTrain4DArrayData;

dsImagesTrain = arrayDatastore(imagesTrain,'IterationDimension',4);
dsLabelsTrain = arrayDatastore(labelsTrain);
dsAnglesTrain = arrayDatastore(anglesTrain);

dsTrain = combine(dsImagesTrain,dsLabelsTrain,dsAnglesTrain);

classNames = categories(labelsTrain);
numClasses = numel(classNames);
numResponses = size(anglesTrain,2);
numObservations = numel(labelsTrain);

Создайте datastore, содержащий тестовые данные, данные digitTest4DArrayData функция с помощью тех же шагов.

[imagesTest,labelsTest,anglesTest] = digitTest4DArrayData;

dsImagesTest = arrayDatastore(imagesTest,'IterationDimension',4);
dsLabelsTest = arrayDatastore(labelsTest);
dsAnglesTest = arrayDatastore(anglesTest);

dsTest = combine(dsImagesTest,dsLabelsTest,dsAnglesTest);

Задайте модель глубокого обучения

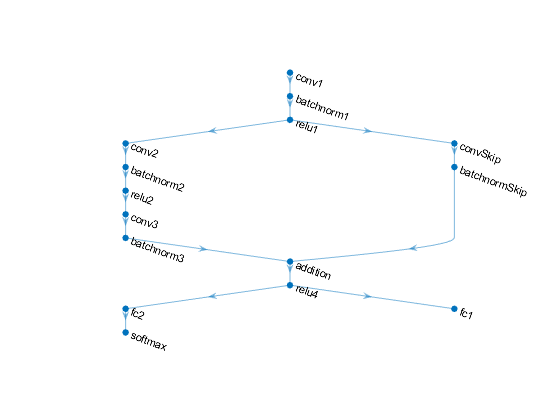

Задайте следующую сеть, которая предсказывает и метки и углы вращения.

convolution-batchnorm-ReLU блокируется с 16 фильтрами 5 на 5.
Ветвь двух блоков свертки-batchnorm каждый с 32 3х3 фильтрами с операцией ReLU между
Связь пропуска со сверткой-batchnorm блокируется с 32 свертками 1 на 1.
Объедините обе ветви с помощью сложения, сопровождаемого операцией ReLU
Для регрессии выход, ветвь с полностью связанной операцией размера 1 (количество ответов).
Для классификации выход, ветвь с полностью связанной операцией размера 10 (количество классов) и softmax операцией.

Задайте и инициализируйте параметры модели и состояние

Создайте struct parametersBaseline содержа параметры модели с помощью modelParameters функция, перечисленная в конце примера. modelParameters функция создает структуры parameters и state это содержит инициализированные параметры модели и состояние, соответственно.

Выход использует формат parameters.OperationName.ParameterName где parameters структура, OperationName имя операции (например, "conv1") и ParameterName имя параметра (например, "Веса").

[parametersBaseline,stateBaseline] = modelParameters(numClasses,numResponses);

Создайте копию параметров и состояния для базовой модели, чтобы использовать для ускоренной модели.

parametersAccelerated = parametersBaseline;
stateAccelerated = stateBaseline;

Функция модели Define

Создайте функциональный model, перечисленный в конце примера, который вычисляет выходные параметры модели глубокого обучения, описанной ранее.

Функциональный model берет параметры модели parameters, входные данные dlX, флаг doTraining который задает, должен ли к модели возвратить выходные параметры для обучения или предсказания и сетевого state состояния. Сетевые выходные параметры предсказания для меток, предсказания для углов и обновленное сетевое состояние.

Функция градиентов модели Define

Создайте функциональный modelGradients, перечисленный в конце примера, который берет параметры модели, мини-пакет входных данных dlX с соответствующими целями T1 и T2 содержание меток и углов, соответственно, и возвращает градиенты потери относительно настраиваемых параметров, обновленного сетевого состояния и соответствующей потери.

Задайте опции обучения

Задайте опции обучения. Обучайтесь в течение 20 эпох с мини-пакетным размером 32. Отображение графика может заставить обучение занять больше времени, чтобы завершиться. Отключите график путем установки plots переменная к "none". Чтобы включить график, установите эту переменную на "training-progress".

numEpochs = 20;
miniBatchSize = 32;
plots = "none";

Обучите базовую модель

Используйте minibatchqueue обработать и управлять мини-пакетами изображений. Для каждого мини-пакета:

Используйте пользовательский мини-пакет, предварительно обрабатывающий функциональный preprocessMiniBatch (заданный в конце этого примера) к одногорячему кодируют метки класса.
Формат данные изображения с размерностью маркирует 'SSCB' (пространственный, пространственный, канал, пакет). По умолчанию, minibatchqueue объект преобразует данные в dlarray объекты с базовым типом single. Не добавляйте формат в метки класса или углы.
Отбросьте любые частичные мини-пакеты, возвращенные в конце эпохи.
Обучайтесь на графическом процессоре, если вы доступны. По умолчанию, minibatchqueue объект преобразует каждый выход в gpuArray если графический процессор доступен. Используя графический процессор требует Parallel Computing Toolbox™ и поддерживаемого устройства графического процессора. Для получения информации о поддерживаемых устройствах смотрите Поддержку графического процессора Релизом (Parallel Computing Toolbox).

mbq = minibatchqueue(dsTrain,...
    'MiniBatchSize',miniBatchSize,...
    'MiniBatchFcn',@preprocessMiniBatch,...
    'MiniBatchFormat',{'SSCB','',''}, ...
    'PartialMiniBatch','discard');

Инициализируйте параметры для Адама.

trailingAvg = [];
trailingAvgSq = [];

При необходимости инициализируйте график процесса обучения.

if plots == "training-progress"
    figure
    lineLossTrain = animatedline('Color',[0.85 0.325 0.098]);
    ylim([0 inf])
    xlabel("Iteration")
    ylabel("Loss")
    grid on
end

Обучите модель. В течение каждой эпохи переставьте данные и цикл по мини-пакетам данных. Для каждого мини-пакета:

Оцените градиенты модели и потерю с помощью dlfeval и modelGradients функция.
Обновите сетевые параметры с помощью adamupdate функция.
Обновите график процесса обучения.

iteration = 0;
start = tic;

% Loop over epochs.
for epoch = 1:numEpochs

    % Shuffle data.
    shuffle(mbq)

    % Loop over mini-batches
    while hasdata(mbq)

        iteration = iteration + 1;

        [dlX,dlT1,dlT2] = next(mbq);

        % Evaluate the model gradients, state, and loss using dlfeval and the
        % model gradients function.
        [gradients,stateBaseline,loss] = dlfeval(@modelGradients,parametersBaseline,dlX,dlT1,dlT2,stateBaseline);

        % Update the network parameters using the Adam optimizer.
        [parametersBaseline,trailingAvg,trailingAvgSq] = adamupdate(parametersBaseline,gradients, ...
            trailingAvg,trailingAvgSq,iteration);

        % Display the training progress.
        if plots == "training-progress"
            D = duration(0,0,toc(start),'Format','hh:mm:ss');
            loss = double(gather(extractdata(loss)));
            addpoints(lineLossTrain,iteration,loss)
            title("Epoch: " + epoch + ", Elapsed: " + string(D))
            drawnow
        end
    end
end
elapsedBaseline = toc(start)

elapsedBaseline = 285.8978

Обучите ускоренную модель

Ускорьте функцию градиентов модели использование dlaccelerate функция.

accfun = dlaccelerate(@modelGradients);

Очистите любые ранее кэшируемые трассировки от ускоренной функции с помощью clearCache функция.

clearCache(accfun)

Инициализируйте параметры для Адама.

trailingAvg = [];
trailingAvgSq = [];

При необходимости инициализируйте график процесса обучения.

if plots == "training-progress"
    figure
    lineLossTrain = animatedline('Color',[0.85 0.325 0.098]);
    ylim([0 inf])
    xlabel("Iteration")
    ylabel("Loss")
    grid on
end

Обучите модель с помощью ускоренной функции градиентов модели в вызове dlfeval функция.

iteration = 0;
start = tic;

% Loop over epochs.
for epoch = 1:numEpochs

    % Shuffle data.
    shuffle(mbq)

    % Loop over mini-batches
    while hasdata(mbq)

        iteration = iteration + 1;

        [dlX,dlT1,dlT2] = next(mbq);

        % Evaluate the model gradients, state, and loss using dlfeval and the
        % accelerated function.
        [gradients,stateAccelerated,loss] = dlfeval(accfun, parametersAccelerated, dlX, dlT1, dlT2, stateAccelerated);

        % Update the network parameters using the Adam optimizer.
        [parametersAccelerated,trailingAvg,trailingAvgSq] = adamupdate(parametersAccelerated,gradients, ...
            trailingAvg,trailingAvgSq,iteration);

        % Display the training progress.
        if plots == "training-progress"
            D = duration(0,0,toc(start),'Format','hh:mm:ss');
            loss = double(gather(extractdata(loss)));
            addpoints(lineLossTrain,iteration,loss)
            title("Epoch: " + epoch + ", Elapsed: " + string(D))
            drawnow
        end
    end
end
elapsedAccelerated = toc(start)

elapsedAccelerated = 188.5316

Проверяйте КПД ускоренной функции путем осмотра HitRate свойство. HitRate свойство содержит процент вызовов функции, которые снова используют кэшируемую трассировку.

accfun.HitRate

ans = 99.9679

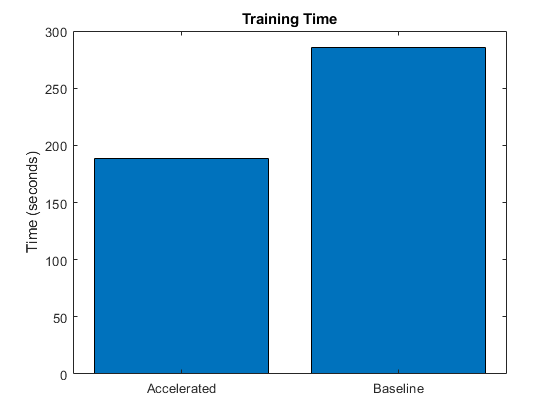

Сравните учебные времена

Сравните учебные времена в столбчатой диаграмме.

figure
bar(categorical(["Baseline" "Accelerated"]),[elapsedBaseline elapsedAccelerated]);
ylabel("Time (seconds)")
title("Training Time")

Вычислите ускорение ускорения.

speedup = elapsedBaseline / elapsedAccelerated

speedup = 1.5164

Базовые предсказания времени

Измерьте время, требуемое сделать предсказания с помощью набора тестовых данных.

После обучения создание предсказаний на новых данных не требует меток. Создайте minibatchqueue объект, содержащий только предикторы тестовых данных:

Чтобы проигнорировать метки для тестирования, определите номер выходных параметров мини-пакетной очереди к 1.
Задайте тот же мини-пакетный размер, используемый для обучения.
Предварительно обработайте предикторы с помощью preprocessMiniBatchPredictors функция, перечисленная в конце примера.
Для одного выхода datastore задайте мини-пакетный формат 'SSCB' (пространственный, пространственный, канал, пакет).

numOutputs = 1;
mbqTest = minibatchqueue(dsTest,numOutputs, ...
    'MiniBatchSize',miniBatchSize, ...
    'MiniBatchFcn',@preprocessMiniBatchPredictors, ...
    'MiniBatchFormat','SSCB');

Цикл по мини-пакетам и классифицирует изображения с помощью modelPredictions функция, перечисленная в конце примера и меры прошедшее время.

tic
[labelsPred,anglesPred] = modelPredictions(@model,parametersBaseline,stateBaseline,mbqTest,classNames);
elapsedPredictionBaseline = toc

elapsedPredictionBaseline = 5.5070

Время ускоренные предсказания

Поскольку функция предсказаний модели требует мини-пакетной очереди, как введено, функция не поддерживает ускорение. Чтобы ускорить предсказание, ускорьте функцию модели.

Ускорьте функцию модели с помощью dlaccelerate функция.

accfun2 = dlaccelerate(@model);

Очистите любые ранее кэшируемые трассировки от ускоренной функции с помощью clearCache функция.

clearCache(accfun2)

Сбросьте мини-пакетную очередь.

reset(mbqTest)

tic
[labelsPred,anglesPred] = modelPredictions(accfun2,parametersBaseline,stateBaseline,mbqTest,classNames);
elapsedPredictionAccelerated = toc

elapsedPredictionAccelerated = 4.3057

accfun2.HitRate

ans = 98.7261

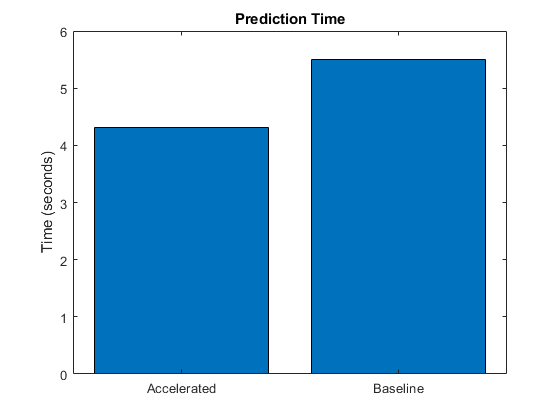

Сравните времена предсказания

Сравните времена предсказания в столбчатой диаграмме.

figure
bar(categorical(["Baseline" "Accelerated"]),[elapsedPredictionBaseline elapsedPredictionAccelerated]);
ylabel("Time (seconds)")
title("Prediction Time")

Вычислите ускорение ускорения.

speedup = elapsedPredictionBaseline / elapsedPredictionAccelerated

speedup = 1.2790

Функция параметров модели

modelParameters функция создает структуры parameters и state это содержит инициализированные параметры модели и состояние, соответственно для модели, описанной в разделе Define Deep Learning Model. Функция берет в качестве входа количество классов и количество ответов и инициализирует настраиваемые параметры. Функция:

инициализирует веса слоя с помощью initializeGlorot функция
инициализирует смещения слоя с помощью initializeZeros функция
инициализирует смещение нормализации партии. и масштабные коэффициенты с initializeZeros функция
инициализирует масштабные коэффициенты нормализации партии. initializeOnes функция
инициализирует состояние нормализации партии. обученное среднее значение initializeZeros функция
инициализирует состояние нормализации партии. обученное отклонение initializeOnes функция, взятая в качестве примера,

Функции, взятые в качестве примера, инициализации присоединены к этому примеру как к вспомогательным файлам. Чтобы получить доступ к этим файлам, откройте пример как live скрипт. Чтобы узнать больше об инициализации настраиваемых параметров для моделей глубокого обучения, смотрите, Инициализируют Настраиваемые параметры для Функции Модели.

function [parameters,state] = modelParameters(numClasses,numResponses)

% First convolutional layer.
filterSize = [5 5];
numChannels = 1;
numFilters = 16;

sz = [filterSize numChannels numFilters];
numOut = prod(filterSize) * numFilters;
numIn = prod(filterSize) * numFilters;

parameters.conv1.Weights = initializeGlorot(sz,numOut,numIn);
parameters.conv1.Bias = initializeZeros([numFilters 1]);

% First batch normalization layer.
parameters.batchnorm1.Offset = initializeZeros([numFilters 1]);
parameters.batchnorm1.Scale = initializeOnes([numFilters 1]);
state.batchnorm1.TrainedMean = initializeZeros([numFilters 1]);
state.batchnorm1.TrainedVariance = initializeOnes([numFilters 1]);

% Second convolutional layer.
filterSize = [3 3];
numChannels = 16;
numFilters = 32;

sz = [filterSize numChannels numFilters];
numOut = prod(filterSize) * numFilters;
numIn = prod(filterSize) * numFilters;

parameters.conv2.Weights = initializeGlorot(sz,numOut,numIn);
parameters.conv2.Bias = initializeZeros([numFilters 1]);

% Second batch normalization layer.
parameters.batchnorm2.Offset = initializeZeros([numFilters 1]);
parameters.batchnorm2.Scale = initializeOnes([numFilters 1]);
state.batchnorm2.TrainedMean = initializeZeros([numFilters 1]);
state.batchnorm2.TrainedVariance = initializeOnes([numFilters 1]);

% Third convolutional layer.
filterSize = [3 3];
numChannels = 32;
numFilters = 32;

sz = [filterSize numChannels numFilters];
numOut = prod(filterSize) * numFilters;
numIn = prod(filterSize) * numFilters;

parameters.conv3.Weights = initializeGlorot(sz,numOut,numIn);
parameters.conv3.Bias = initializeZeros([numFilters 1]);

% Third batch normalization layer.
parameters.batchnorm3.Offset = initializeZeros([numFilters 1]);
parameters.batchnorm3.Scale = initializeOnes([numFilters 1]);
state.batchnorm3.TrainedMean = initializeZeros([numFilters 1]);
state.batchnorm3.TrainedVariance = initializeOnes([numFilters 1]);

% Convolutional layer in the skip connection.
filterSize = [1 1];
numChannels = 16;
numFilters = 32;

sz = [filterSize numChannels numFilters];
numOut = prod(filterSize) * numFilters;
numIn = prod(filterSize) * numFilters;

parameters.convSkip.Weights = initializeGlorot(sz,numOut,numIn);
parameters.convSkip.Bias = initializeZeros([numFilters 1]);

% Batch normalization layer in the skip connection.
parameters.batchnormSkip.Offset = initializeZeros([numFilters 1]);
parameters.batchnormSkip.Scale = initializeOnes([numFilters 1]);

state.batchnormSkip.TrainedMean = initializeZeros([numFilters 1]);
state.batchnormSkip.TrainedVariance = initializeOnes([numFilters 1]);

% Fully connected layer corresponding to the classification output.
sz = [numClasses 6272];
numOut = numClasses;
numIn = 6272;
parameters.fc1.Weights = initializeGlorot(sz,numOut,numIn);
parameters.fc1.Bias = initializeZeros([numClasses 1]);

% Fully connected layer corresponding to the regression output.
sz = [numResponses 6272];
numOut = numResponses;
numIn = 6272;
parameters.fc2.Weights = initializeGlorot(sz,numOut,numIn);
parameters.fc2.Bias = initializeZeros([numResponses 1]);

end

Функция модели

function [dlY1,dlY2,state] = model(parameters,dlX,doTraining,state)

% Convolution
weights = parameters.conv1.Weights;
bias = parameters.conv1.Bias;
dlY = dlconv(dlX,weights,bias,'Padding','same');

% Batch normalization, ReLU
offset = parameters.batchnorm1.Offset;
scale = parameters.batchnorm1.Scale;
trainedMean = state.batchnorm1.TrainedMean;
trainedVariance = state.batchnorm1.TrainedVariance;

if doTraining
    [dlY,trainedMean,trainedVariance] = batchnorm(dlY,offset,scale,trainedMean,trainedVariance);

    % Update state
    state.batchnorm1.TrainedMean = trainedMean;
    state.batchnorm1.TrainedVariance = trainedVariance;
else
    dlY = batchnorm(dlY,offset,scale,trainedMean,trainedVariance);
end

dlY = relu(dlY);

% Convolution, batch normalization (Skip connection)
weights = parameters.convSkip.Weights;
bias = parameters.convSkip.Bias;
dlYSkip = dlconv(dlY,weights,bias,'Stride',2);

offset = parameters.batchnormSkip.Offset;
scale = parameters.batchnormSkip.Scale;
trainedMean = state.batchnormSkip.TrainedMean;
trainedVariance = state.batchnormSkip.TrainedVariance;

if doTraining
    [dlYSkip,trainedMean,trainedVariance] = batchnorm(dlYSkip,offset,scale,trainedMean,trainedVariance);

    % Update state
    state.batchnormSkip.TrainedMean = trainedMean;
    state.batchnormSkip.TrainedVariance = trainedVariance;
else
    dlYSkip = batchnorm(dlYSkip,offset,scale,trainedMean,trainedVariance);
end

% Convolution
weights = parameters.conv2.Weights;
bias = parameters.conv2.Bias;
dlY = dlconv(dlY,weights,bias,'Padding','same','Stride',2);

% Batch normalization, ReLU
offset = parameters.batchnorm2.Offset;
scale = parameters.batchnorm2.Scale;
trainedMean = state.batchnorm2.TrainedMean;
trainedVariance = state.batchnorm2.TrainedVariance;

if doTraining
    [dlY,trainedMean,trainedVariance] = batchnorm(dlY,offset,scale,trainedMean,trainedVariance);

    % Update state
    state.batchnorm2.TrainedMean = trainedMean;
    state.batchnorm2.TrainedVariance = trainedVariance;
else
    dlY = batchnorm(dlY,offset,scale,trainedMean,trainedVariance);
end

dlY = relu(dlY);

% Convolution
weights = parameters.conv3.Weights;
bias = parameters.conv3.Bias;
dlY = dlconv(dlY,weights,bias,'Padding','same');

% Batch normalization
offset = parameters.batchnorm3.Offset;
scale = parameters.batchnorm3.Scale;
trainedMean = state.batchnorm3.TrainedMean;
trainedVariance = state.batchnorm3.TrainedVariance;

if doTraining
    [dlY,trainedMean,trainedVariance] = batchnorm(dlY,offset,scale,trainedMean,trainedVariance);

    % Update state
    state.batchnorm3.TrainedMean = trainedMean;
    state.batchnorm3.TrainedVariance = trainedVariance;
else
    dlY = batchnorm(dlY,offset,scale,trainedMean,trainedVariance);
end

% Addition, ReLU
dlY = dlYSkip + dlY;
dlY = relu(dlY);

% Fully connect, softmax (labels)
weights = parameters.fc1.Weights;
bias = parameters.fc1.Bias;
dlY1 = fullyconnect(dlY,weights,bias);
dlY1 = softmax(dlY1);

% Fully connect (angles)
weights = parameters.fc2.Weights;
bias = parameters.fc2.Bias;
dlY2 = fullyconnect(dlY,weights,bias);

end

Функция градиентов модели

modelGradients функция, берет параметры модели, мини-пакет входных данных dlX с соответствующими целями T1 и T2 содержание меток и углов, соответственно, и возвращает градиенты потери относительно настраиваемых параметров, обновленного сетевого состояния и соответствующей потери.

function [gradients,state,loss] = modelGradients(parameters,dlX,T1,T2,state)

doTraining = true;
[dlY1,dlY2,state] = model(parameters,dlX,doTraining,state);

lossLabels = crossentropy(dlY1,T1);
lossAngles = mse(dlY2,T2);

loss = lossLabels + 0.1*lossAngles;
gradients = dlgradient(loss,parameters);

end

Функция предсказаний модели

modelPredictions функционируйте берет параметры модели, состояние, minibatchqueue из входных данных mbq, и сетевые классы, и вычисляют предсказания модели путем итерации по всем данным в minibatchqueue объект. Функция использует onehotdecode функционируйте, чтобы найти предсказанный класс с самым высоким счетом.

function [predictions1, predictions2] = modelPredictions(modelFcn,parameters,state,mbq,classes)

doTraining = false;
predictions1 = [];
predictions2 = [];

while hasdata(mbq)

    dlXTest = next(mbq);

    [dlYPred1,dlYPred2] = modelFcn(parameters,dlXTest,doTraining,state);

    YPred1 = onehotdecode(dlYPred1,classes,1)';
    YPred2 = extractdata(dlYPred2)';

    predictions1 = [predictions1; YPred1];
    predictions2 = [predictions2; YPred2];
end

end

Функция предварительной обработки мини-пакета

preprocessMiniBatch функция предварительно обрабатывает данные с помощью следующих шагов:

Извлеките данные изображения из массива входящей ячейки и конкатенируйте в числовой массив. Конкатенация данных изображения по четвертой размерности добавляет третью размерность в каждое изображение, чтобы использоваться в качестве одноэлементной размерности канала.
Извлеките метку и угловые данные из массивов входящей ячейки и конкатенируйте вдоль второго измерения в категориальный массив и числовой массив, соответственно.
Одногорячий кодируют категориальные метки в числовые массивы. Кодирование в первую размерность производит закодированный массив, который совпадает с формой сетевого выхода.

function [X,Y,angle] = preprocessMiniBatch(XCell,YCell,angleCell)

% Preprocess predictors.
X = preprocessMiniBatchPredictors(XCell);

% Extract label data from cell and concatenate
Y = cat(2,YCell{:});

% Extract angle data from cell and concatenate
angle = cat(2,angleCell{:});

% One-hot encode labels
Y = onehotencode(Y,1);

end

Мини-пакетные предикторы, предварительно обрабатывающие функцию

preprocessMiniBatchPredictors функция предварительно обрабатывает мини-пакет предикторов путем извлечения данных изображения из входного массива ячеек, и конкатенируйте в числовой массив. Для полутонового входа, конкатенирующего по четвертой размерности, добавляет третью размерность в каждое изображение, чтобы использовать в качестве одноэлементной размерности канала.

function X = preprocessMiniBatchPredictors(XCell)

% Concatenate.
X = cat(4,XCell{1:end});

end

Документация
