ОДУ и функция потерь

В этом примере вы решаете ОДУ

с начальным условием $\mathit{y}\left(0\right)=1$. Это ОДУ имеет аналитическое решение

Задайте пользовательскую функцию потерь, которая штрафует отклонения от удовлетворения ОДУ и начальному условию. В этом примере функция потерь является взвешенной суммой потери ОДУ и начальной потери условия:

$\theta$сетевые параметры, $$k$$ постоянный коэффициент, ${\mathit{y}}_{\theta }$ решение, предсказанное сетью, и $\dot{{\mathit{y}}_{\theta }}$ производная предсказанного решения, вычисленного с помощью автоматического дифференцирования. Термин $\Vert \dot{{\mathit{y}}_{\theta }}+2{\mathit{xy}}_{\theta }{\Vert }^2$ потеря ОДУ, и она определяет количество, сколько предсказанное решение отклоняет от удовлетворения определению ОДУ. Термин $\Vert {\mathit{y}}_{\theta }\left(0\right)-1{\Vert }^2$ начальная потеря условия, и она определяет количество, сколько предсказанное решение отклоняет от удовлетворения начальному условию.

Сгенерируйте входные данные и сеть Define

Сгенерируйте 10 000 точек обучающих данных в области значений $$x\in [0,2]$$.

x = linspace(0,2,10000)';

Задайте сеть для того, чтобы решить ОДУ. Когда вход является вещественным числом $$x\in \mathbb{R}$$, задайте входной размер 1.

inputSize = 1;
layers = [
    featureInputLayer(inputSize,Normalization="none")
    fullyConnectedLayer(10)
    sigmoidLayer
    fullyConnectedLayer(1)
    sigmoidLayer];

Создайте dlnetwork объект от массива слоя.

dlnet = dlnetwork(layers)

dlnet =
  dlnetwork with properties:

         Layers: [5×1 nnet.cnn.layer.Layer]
    Connections: [4×2 table]
     Learnables: [4×3 table]
          State: [0×3 table]
     InputNames: {'input'}
    OutputNames: {'layer_2'}
    Initialized: 1

Функция градиентов модели Define

Создайте функциональный modelGradients, перечисленный в конце примера, который берет в качестве входных параметров dlnetwork объект dlnet, мини-пакет входных данных dlX, и коэффициент сопоставил с начальной потерей условия icCoeff. Эта функция возвращает градиенты потери относительно настраиваемых параметров в dlnet и соответствующая потеря.

Задайте опции обучения

Обучайтесь в течение 15 эпох с мини-пакетным размером 100.

numEpochs = 15;
miniBatchSize = 100;

Задайте опции для оптимизации SGDM. Задайте скорость обучения 0,5, фактор отбрасывания скорости обучения 0,5, период отбрасывания скорости обучения 5 и импульс 0,9.

initialLearnRate = 0.5;
learnRateDropFactor = 0.5;
learnRateDropPeriod = 5;
momentum = 0.9;

Задайте коэффициент начального термина условия в функции потерь как 7. Этот коэффициент задает относительный вклад начального условия к потере. Тонкая настройка этого параметра может помочь обучению сходиться быстрее.

icCoeff = 7;

Обучите модель

Использовать мини-пакеты данных во время обучения:

ads = arrayDatastore(x,IterationDimension=1);
mbq = minibatchqueue(ads,MiniBatchSize=miniBatchSize,MiniBatchFormat="BC");

По умолчанию, minibatchqueue объект преобразует данные в dlarray объекты с базовым типом single.

Обучайтесь на графическом процессоре, если вы доступны. По умолчанию, minibatchqueue объект преобразует каждый выход в gpuArray если графический процессор доступен. Используя графический процессор требует Parallel Computing Toolbox™ и поддерживаемого устройства графического процессора. Для получения информации о поддерживаемых устройствах смотрите Поддержку графического процессора Релизом (Parallel Computing Toolbox).

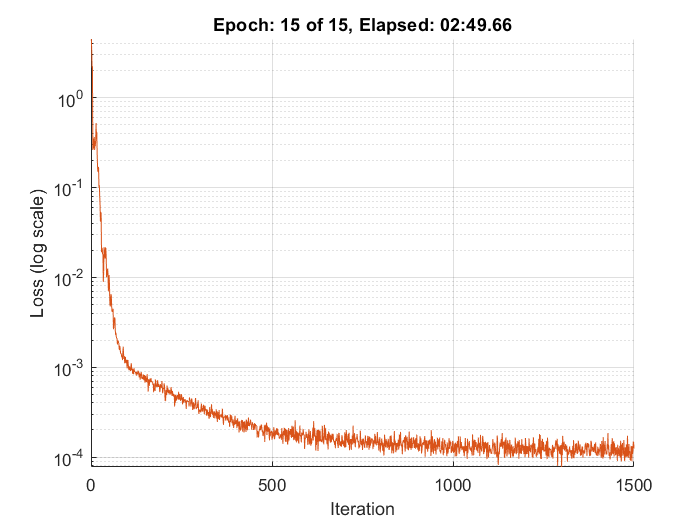

Инициализируйте график процесса обучения.

figure
set(gca,YScale="log")
lineLossTrain = animatedline(Color=[0.85 0.325 0.098]);
ylim([0 inf])
xlabel("Iteration")
ylabel("Loss (log scale)")
grid on

Инициализируйте скоростной параметр для решателя SGDM.

velocity = [];

Обучите сеть с помощью пользовательского учебного цикла. В течение каждой эпохи переставьте данные и цикл по мини-пакетам данных. Для каждого мини-пакета:

Каждый learnRateDropPeriod эпохи, умножьте скорость обучения на learnRateDropFactor.

iteration = 0;
learnRate = initialLearnRate;
start = tic;

% Loop over epochs.
for epoch = 1:numEpochs

    % Shuffle data.
    mbq.shuffle

    % Loop over mini-batches.
    while hasdata(mbq)

        iteration = iteration + 1;

        % Read mini-batch of data.
        dlX = next(mbq);

        % Evaluate the model gradients and loss using dlfeval and the modelGradients function.
        [gradients,loss] = dlfeval(@modelGradients, dlnet, dlX, icCoeff);

        % Update network parameters using the SGDM optimizer.
        [dlnet,velocity] = sgdmupdate(dlnet,gradients,velocity,learnRate,momentum);

        % To plot, convert the loss to double.
        loss = double(gather(extractdata(loss)));

        % Display the training progress.
        D = duration(0,0,toc(start),Format="mm:ss.SS");
        addpoints(lineLossTrain,iteration,loss)
        title("Epoch: " + epoch + " of " + numEpochs + ", Elapsed: " + string(D))
        drawnow

    end
    % Reduce the learning rate.
    if mod(epoch,learnRateDropPeriod)==0
        learnRate = learnRate*learnRateDropFactor;
    end
end

Тестовая модель

Протестируйте точность сети путем сравнения ее предсказаний с аналитическим решением.

Сгенерируйте тестовые данные в области значений $$x\in [0,4]$$ видеть, может ли сеть экстраполировать вне учебной области значений $$x\in [0,2]$$.

xTest = linspace(0,4,1000)';

Использовать мини-пакеты данных во время тестирования:

adsTest = arrayDatastore(xTest,IterationDimension=1);
mbqTest = minibatchqueue(adsTest,MiniBatchSize=100,MiniBatchFormat="BC");

Цикл по мини-пакетам и делает предсказания с помощью modelPredictions функция, перечисленная в конце примера.

yModel = modelPredictions(dlnet,mbqTest);

Оцените аналитическое решение.

yAnalytic = exp(-xTest.^2);

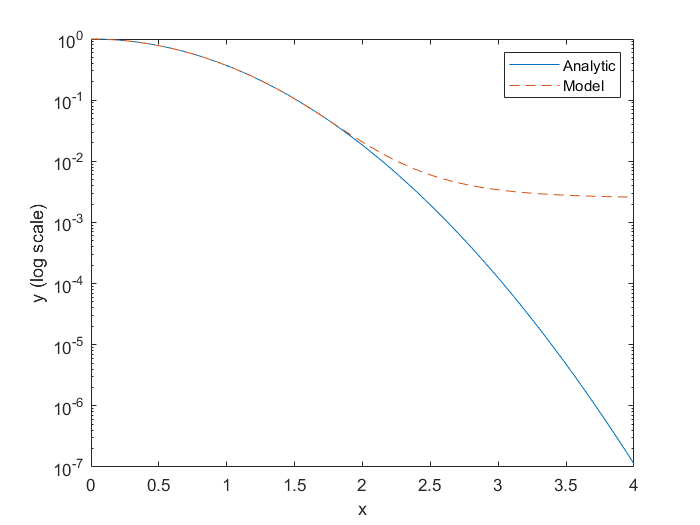

Сравните аналитическое решение и предсказание модели путем графического вывода их на логарифмическом масштабе.

figure;
plot(xTest,yAnalytic,"-")
hold on
plot(xTest,yModel,"--")
legend("Analytic","Model")
xlabel("x")
ylabel("y (log scale)")
set(gca,YScale="log")

Модель аппроксимирует аналитическое решение точно в учебной области значений $$x\in [0,2]$$ и это экстраполирует в области значений $$x\in (2,4]$$ с более низкой точностью.

Вычислите среднеквадратическую относительную погрешность учебной области значений $$x\in [0,2]$$.

yModelTrain = yModel(1:500);
yAnalyticTrain = yAnalytic(1:500);

errorTrain = mean(((yModelTrain-yAnalyticTrain)./yAnalyticTrain).^2)

errorTrain = single
    4.3454e-04

Вычислите среднеквадратическую относительную погрешность экстраполируемой области значений $$x\in (2,4]$$.

yModelExtra = yModel(501:1000);
yAnalyticExtra = yAnalytic(501:1000);

errorExtra = mean(((yModelExtra-yAnalyticExtra)./yAnalyticExtra).^2)

errorExtra = single
    17576612

Заметьте, что среднеквадратическая относительная погрешность выше в экстраполируемой области значений, чем это находится в учебной области значений.

Функция градиентов модели

modelGradients функционируйте берет в качестве входных параметров dlnetwork объект dlnet, мини-пакет входных данных dlX, и коэффициент сопоставил с начальной потерей условия icCoeff. Эта функция возвращает градиенты потери относительно настраиваемых параметров в dlnet и соответствующая потеря. Потеря задана как взвешенная сумма потери ОДУ и начальной потери условия. Оценка этой потери требует производных второго порядка. Чтобы включить второму порядку автоматическое дифференцирование, используйте функциональный dlgradient и набор EnableHigherDerivatives аргумент значения имени к true.

function [gradients,loss] = modelGradients(dlnet, dlX, icCoeff)
y = forward(dlnet,dlX);

% Evaluate the gradient of y with respect to x.
% Since another derivative will be taken, set EnableHigherDerivatives to true.
dy = dlgradient(sum(y,"all"),dlX,EnableHigherDerivatives=true);

% Define ODE loss.
eq = dy + 2*y.*dlX;

% Define initial condition loss.
ic = forward(dlnet,dlarray(0,"CB")) - 1;

% Specify the loss as a weighted sum of the ODE loss and the initial condition loss.
loss = mean(eq.^2,"all") + icCoeff * ic.^2;

% Evaluate model gradients.
gradients = dlgradient(loss, dlnet.Learnables);

end

Функция предсказаний модели

modelPredictions функционируйте берет dlnetwork объект dlnet и minibatchqueue из входных данных mbq и вычисляет предсказания модели y путем итерации по всем данным в minibatchqueue объект.

function Y = modelPredictions(dlnet,mbq)

Y = [];

while hasdata(mbq)

    % Read mini-batch of data.
    dlXTest = next(mbq);

    % Predict output using trained network.
    dlY = predict(dlnet,dlXTest);
    YPred = gather(extractdata(dlY));
    Y = [Y; YPred'];

end

end
