Difference

Вычислите различие от элемента к элементу в заданном измерении входа

Библиотека:
DSP System Toolbox / Математические функции / Математические операции

Описание

Блок Difference вычисляет различие между смежными элементами в строках, столбцах или заданном измерении входного массива u. Можно сконфигурировать блок, чтобы вычислить различие только в текущем входе, или через последовательные входные параметры (рабочее различие).

Порты

Входной параметр

развернуть все

`Port_1` — Входной сигнал
вектор | матрица | N-D массив

Входной сигнал в виде вектора, матрицы или N-D массив.

Вывод

развернуть все

`Port_1` — Выходной сигнал
вектор | матрица | N-D массив

Различие между смежными строками, столбцами, или заданным измерением входа, возвратилось как вектор, матрица или N-D массив.

Выход является совпадающим типом данных и сложностью как вход, но размерность, на которой была вычислена разность, является той меньше. Длина других размерностей неизменна.

Для получения дополнительной информации о том, как вычисляется выход, смотрите Различие вдоль параметра.

Параметры

развернуть все

Основная вкладка

`Running difference` — Рабочее различие
`No` (значение по умолчанию) | `Yes`

Задайте, вычисляет ли блок рабочее различие.

No – Блок вычисляет различие между смежными элементами в заданном измерении текущего входа. В этом режиме блок может вычислить различие вдоль столбцов, строк или заданного измерения входа в зависимости от Различия вдоль параметра.
Yes – Блок вычисляет рабочее различие вдоль столбцов входа. Смотрите Рабочую Операцию для получения дополнительной информации.

`Difference along` — Размерность различия
`Columns` (значение по умолчанию) | `Rows` | `Specified dimension`

Задайте, вычисляет ли блок различие вдоль столбцов, строк или заданного измерения входа.

Columns – Блок вычисляет различия между смежными элементами в каждом столбце входа. Эквивалентный MATLAB^® кодом дают:
```
y = diff(u)
```
Для M-by-N входные параметры, выход (M – 1)-by-N матрица, j которой th столбец имеет эти элементы:
$y_{i, j} = u_{i}_{+ 1},_{j} - u_{i, j} 1 \leq i \leq (M - 1)$
Rows – Блок вычисляет различия между смежными элементами в каждой строке входа. Эквивалентным кодом MATLAB дают:
```
y = diff(u,[],2)
```
Выходом является M (N-1) матрица, i которой th строка имеет следующие элементы:
$y_{i, j} = u_{i, j + 1} - u_{i, j} 1 \leq j \leq (N - 1)$
Specified dimension – Поведение блока является расширением построчного дифференцирования, описанного ранее. Блок вычисляет различия между смежными элементами по измерению, которое вы задаете в параметре Dimension. Эквивалентным кодом MATLAB дают:
```
y = diff(u,[],d)
```
где d является размерностью.
Выход является массивом, длина которого в заданном измерении является той меньше, чем тот из входа, и чьи длины в других размерностях неизменны. Например, считайте M-by-N-by-P-by-R входным массивом с элементами u(i,j,k,l) и примите, что значением параметра Dimension является 3. Выходом блока является M-by-N-by-(P –1)-by-R массив со следующими элементами:
$y_{i, j, k, l} = u_{i, j, k + 1, l} - u_{i, j, k, l} 1 \leq k \leq (P - 1)$

`Dimension` — Размерность на основе одна
1 (значение по умолчанию) | `2`| 3

Задайте размерность на основе одну, по которой можно вычислить различия от элемента к элементу.

Зависимости

Чтобы включить этот параметр, выберите Specified dimension для параметра Difference along.

Вкладка типов данных

`Rounding mode` — Метод округления операции
`Floor` (значение по умолчанию) | `Ceiling` | `Convergent` | `Nearest` | `Round` | `Simplest` | `Zero`

Задайте округляющийся режим для операций фиксированной точки как одно из следующего:

Floor
Ceiling
Convergent
Nearest
Round
Simplest
Zero

Для получения дополнительной информации смотрите Округление Режимов.

`Saturate on integer overflow` — Метод действия переполнения
от (значения по умолчанию) | на

Когда вы выбираете этот параметр, блок насыщает результат своей операции фиксированной точки. Когда вы очищаете этот параметр, блок переносит результат своей операции фиксированной точки. Для получения дополнительной информации на saturate и wrap, смотрите режим переполнения для операций фиксированной точки.

`Accumulator` — Тип данных аккумулятора
`Inherit: Inherit via internal rule` (значение по умолчанию) | `Inherit: Same as input` | `fixdt([],16,0)`

Accumulator задает тип данных выхода операции накопления в блоке Difference.

Inherit: Inherit via internal rule — Блок наследовал тип данных аккумулятора на основе внутреннего правила. Для получения дополнительной информации об этом правиле смотрите, Наследовались через Внутреннее Правило.
Inherit: Same as input — Блок задает тип данных аккумулятора, чтобы совпасть с типом входных данных.
fixdt([],16,0) — Блок задает двоичную точку автосо знаком, масштабируемую, тип данных с фиксированной точкой с размером слова 16 битов и дробной длиной 0.

В качестве альтернативы можно установить тип данных Accumulator при помощи Data Type Assistant. Чтобы использовать ассистент, нажмите кнопку Show data type assistant.

Для получения дополнительной информации об ассистенте типа данных смотрите, Задают Типы данных Используя Ассистент Типа данных (Simulink).

Для рисунков о том, как использовать тип данных аккумулятора в этом блоке, смотрите Преобразование Фиксированной точки в Расширенных Возможностях.

`Output` — Тип выходных данных
`Inherit: Same as accumulator` (значение по умолчанию) | `Inherit: Same as input` | `fixdt([],16,0)`

Output задает тип данных выхода блока Difference.

Inherit: Same as input — Блок задает тип выходных данных, чтобы совпасть с типом входных данных.
Inherit: Same as accumulator — Блок задает тип выходных данных, чтобы совпасть с типом данных аккумулятора.
fixdt([],16,0) — Блок задает двоичную точку автосо знаком, масштабируемую, тип данных с фиксированной точкой с размером слова 16 битов и дробной длиной 0.

В качестве альтернативы можно установить тип данных Output при помощи Data Type Assistant. Чтобы использовать ассистент, нажмите кнопку Show data type assistant.

Для получения дополнительной информации смотрите Типы данных Управления Сигналов (Simulink).

Для получения дополнительной информации о типе выходных данных смотрите Преобразование Фиксированной точки в Расширенных Возможностях.

`Output Minimum` — Минимальное значение, которое может вывести блок
`[]` (значение по умолчанию) | скаляр

Задайте минимальное значение, которое может вывести блок. Simulink^® использование это минимальное значение, чтобы выполнить:

Проверка диапазона симуляции. Смотрите Указывают Диапазоны сигнала (Simulink).
Автоматическое масштабирование типов данных с фиксированной точкой.

`Output Maximum` — Максимальное значение, которое может вывести блок
`[]` (значение по умолчанию) | скаляр

Задайте максимальное значение, которое может вывести блок. Simulink использует это максимальное значение, чтобы выполнить:

Проверка диапазона симуляции. Смотрите Указывают Диапазоны сигнала (Simulink).
Автоматическое масштабирование типов данных с фиксированной точкой.

`Lock data type settings against changes by the fixed-point tools` — Препятствуйте тому, чтобы Fixed-Point Tool заменили типы данных
`off` (значение по умолчанию) | `on`

Выберите этот параметр, чтобы препятствовать тому, чтобы Fixed-Point Tool заменили типы данных, которые вы задаете в диалоговом окне блока.

Примечание

Наследование с плавающей точкой более приоритетно по сравнению с настройками типа данных, заданными на этой панели. Когда входные параметры являются плавающей точкой, блок игнорирует эти настройки, и все внутренние типы данных являются плавающей точкой.

Примеры модели

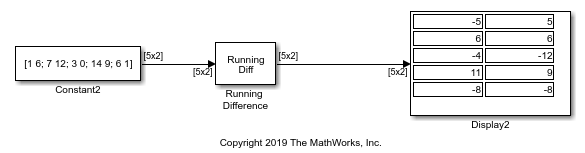

Вычислите различие матрицы

Пример модели Simulink, который показывает, как вычислить построчную и постолбцовую разность матрицы.

Характеристики блока

Типы данных	`double` \| `fixed point` \| `integer` \| `single`
Прямое сквозное соединение	`no`
Многомерные сигналы	`no`
Сигналы переменного размера	`yes`
Обнаружение пересечения нулем	`no`

Больше о

развернуть все

Выполнение операции

Когда вы устанавливаете параметр Running difference на Yes, блок вычисляет рабочее различие вдоль столбцов входа.

Для M-by-N входная матрица, выходом является M-by-N матрица, j которой th столбец имеет следующие элементы:

$y_{i, j} = u_{i + 1, j} - u_{i, j} 2 \leq i \leq (M - 1)$

В режиме Running difference первым элементом выхода для каждого столбца является первый входной элемент минус последний входной элемент предыдущей системы координат. Для первой системы координат блок вычитает нуль из первого входного элемента.

$y_{1, j} (t) = u_{1, j} (t) - u_{M, j} (t - T_{f})$

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Преобразование фиксированной точки
Спроектируйте и симулируйте системы фиксированной точки с помощью Fixed-Point Designer™.

Эта схема показывает типы данных, используемые в блоке Difference для сигналов фиксированной точки.

Можно установить аккумулятор и типы выходных данных в диалоговом окне блока, как обсуждено в Параметрах.
