Визуализируйте матричные данные
dsp.MatrixViewer визуализирует матричные данные путем отображения элементов матрицы с заданной областью цветов.
Визуализировать матричные данные в Матричном Средстве просмотра:
Создайте dsp.MatrixViewer объект и набор его свойства.
Вызовите объект с аргументами, как будто это была функция.
Чтобы узнать больше, как Системные объекты работают, смотрите то, Что Системные объекты?
Чтобы масштабировать оси графика, можно использовать кнопку прокрутки на мыши к увеличению / из графика и CTRL+Click и перетащить к панорамированию вокруг графика. Кроме того, можно использовать кнопки, которые появляются, когда вы наводите на правый верхний угол окна графика.
— Автомасштабируйте оси, чтобы соответствовать данным.
— Увеличьте масштаб к графику.
— Панорамирование вокруг осей.
Активируйте измерения курсора путем наведения на матричное средство просмотра и нажатия кнопки курсора
.
Две горизонтали и два вертикальных курсора появляются на графике. Диалоговое окно показывает различие между этими двумя точками пересечения. Наведение на точку пересечения показывает значение в той точке пересечения. Переместите курсоры путем перетаскивания линий курсора или точек пересечения к желаемому местоположению. Кроме того, вы можете Alt+Click и перетаскивать диалоговое окно курсора, чтобы переместить курсоры при хранении расстояния между линиями курсора постоянным.
scope = dsp.MatrixViewerscope.
scope = dsp.MatrixViewer(Name,Value)scope = dsp.MatrixViewer("AxisOrigin","Lower left corner")
Чтобы использовать объектную функцию, задайте Системный объект как первый входной параметр. Например, чтобы выпустить системные ресурсы Системного объекта под названием obj, используйте этот синтаксис:
release(obj)
В этом примере показано, как создать спектрограмму квадратичного щебета с dsp.MatrixViewer Системный объект.
Настройте частоту дискретизации и сигнал щебета.
Fs = 233e3; frameSize = 20e3; chirp = dsp.Chirp("SampleRate",Fs,"SamplesPerFrame",frameSize,... "InitialFrequency",11e3,"TargetFrequency",11e3+55e3,... "Type","Quadratic");
Создайте dsp.MatrixViewer осциллограф. Установите подписи по осям, выберите палитру и установите пределы палитры.
scope = dsp.MatrixViewer(... "ColorBarLabel","Power/Frequency (dB/Hz)",... "XLabel","Frequency (Hz)",... "YLabel","Time (secs)",... "Colormap","hsv",... "ColorLimits",[-100,-30]);

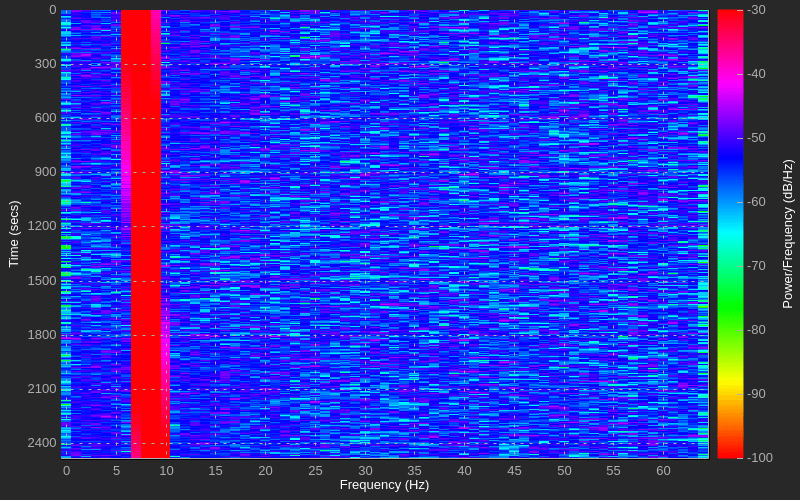

Визуализируйте спектрограмму сигнала щебета в осциллографе.
for idx = 1:50 y = chirp() + 0.05*randn(frameSize,1); [~,~,~,Ps] = spectrogram(y,128,120,128,1e3); val = 10*log10(abs(Ps)'+eps); scope(val); end
timescope | dsp.SpectrumAnalyzer | dsp.LogicAnalyzer | dsp.DynamicFilterVisualizer
