КИХ-интерполяция Используя односкоростную обработку
В этом примере блок FIR Interpolation интерполирует сигнал путем увеличения формата кадра при хранении той же частоты дискретизации.

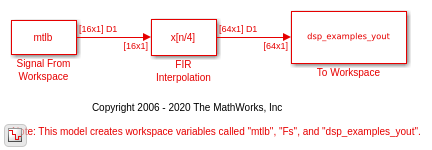

Откройте модель. Вход с блоком FIR Interpolation является одноканальным входом с форматом кадра 16. В диалоговом окне блока, установленном параметр Коэффициента интерполяции на 4 и параметр опций Уровня к Enforce single-rate processing.
Запустите модель. Блок действует в односкоростном режиме обработки. Поэтому выходной формат кадра блока является временами L размер входного кадра блока, где L является коэффициентом интерполяции. С коэффициентом интерполяции 4, выход имеет формат кадра 64. Как показано в модели, вход и выход блока FIR Interpolation имеют ту же частоту дискретизации, но имеют различные форматы кадра.
Смотрите также
Блоки
- FIR Interpolation | Signal From Workspace | To Workspace (Simulink) | Probe (Simulink)
